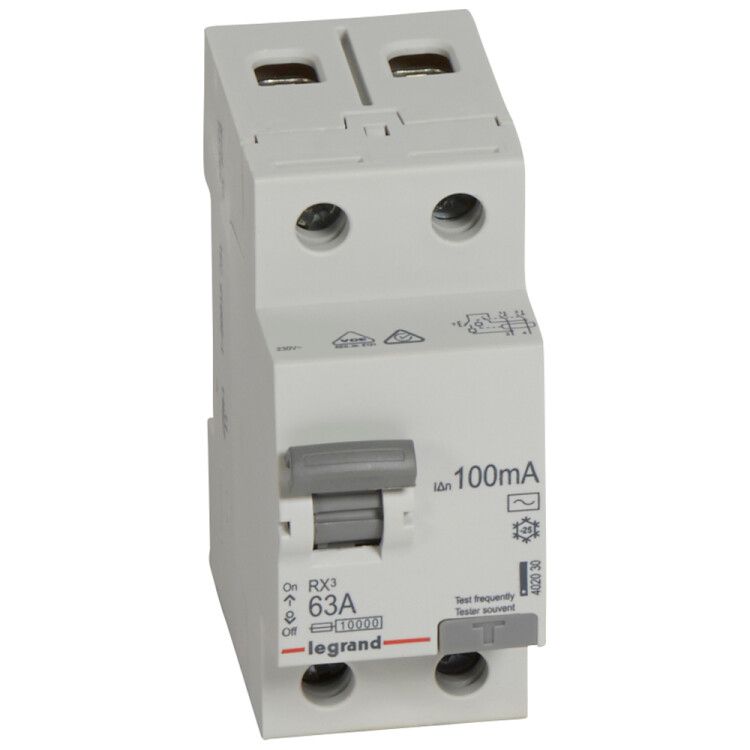

Выключатель дифференциальный (УЗО) RX3 2п 63А 100мА тип AC | 402030 Legrand

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC RX3 обеспечивает защиту от поражения электрическим током за счет отключения цепи при утечке тока более 100 мА. Устройство подходит для бытовых и промышленных сетей 230 В, монтируется на DIN-рейку и совместимо с системами, требующими надежной защиты по стандартам МЭК. Бренд Legrand и IEK обеспечивают соответствие качественным решениям серии RX3.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC RX3 предназначен для автоматического отключения электроцепи при возникновении утечки переменного тока - например, при повреждении изоляции, контакте человека с токоведущими частями или неисправности оборудования. Применяется в распределительных щитах жилых домов, офисов, производственных участках и объектах инфраструктуры, где требуется защита людей и имущества от поражения током.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может коммутировать без перегрева;
• Дифференциальный ток: 100 мА - чувствительность к утечке; при превышении этого значения УЗО отключается;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту);
• Напряжение: 230 В - рассчитан на однофазную сеть 230/400 В;
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Напряжение изоляции: 250 В - гарантирует безопасную работу при повышенных напряжениях;
• Частота: 50 Гц - оптимизировано для сети России и стран СНГ;
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке (17,5 мм каждый);
• Сечение провода: 0,75–50 мм2 - позволяет подключить медные провода от тонких до мощных;
• Степень защиты IP20 - защищено от прикосновений пальцев и твердых предметов, но не от воды и пыли;
• Рабочий диапазон температур: -25…+60 C - работает в холодных и жарких условиях, включая неотапливаемые помещения;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью работы в закрытых помещениях;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчиво к кратковременным скачкам напряжения;
• Глубина монтажа: 44 мм - минимальный зазор для установки в шкафу;
• С устройством блокировки: да - после срабатывания механически фиксирует положение «выкл», предотвращая случайное включение;
• Стандарты: МЭК 60898-1, МЭК 60947 - соответствует международным требованиям к УЗО и аппаратам защиты.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC RX3 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход и выход фазы и нуля. Для правильной работы необходимо соблюдать полярность: L и N должны быть подключены согласно маркировке на корпусе. Устройство совместимо с любыми автоматическими выключателями, установленными на ту же DIN-рейку. Обеспечивает координацию с защитой от КЗ благодаря отключающей способности 10 кА. Не требует внешнего питания - полностью механический принцип действия.

Безопасность и стандарты

УЗО сертифицировано по нормам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленных систем). Соответствует требованиям безопасности к устройствам, защищающим от поражения током. Наличие функции блокировки исключает самопроизвольное включение после срабатывания, что снижает риск повторного включения при сохраняющемся дефекте. Степень защиты IP20 допускает использование только внутри электрощитов - не для открытой установки на улице или во влажных местах.

Преимущества

• Высокая точность срабатывания при утечке 100 мА - баланс между безопасностью и минимизацией ложных срабатываний;
• Широкий диапазон сечения проводов (0,75–50 мм2) - удобен для подключения как слаботочных, так и силовых линий;
• Функция блокировки - повышает безопасность при обслуживании и диагностике;
• Устойчивость к импульсным перенапряжениям (4 кВ) - защищает от скачков в сети;
• Поддержка рабочих температур до +60 C - надежно работает даже в теплых щитовых помещениях;
• Совместимость с продуктами Legrand и IEK - легко интегрируется в существующие системы этих брендов.

Ограничения применения

• Не применяется в цепях с постоянным током утечки - только для переменного тока (тип AC);
• Не подходит для установки вне электрощита - степень защиты IP20 не защищает от влаги и пыли;
• Не заменяет автоматический выключатель - требует последовательной установки с аппарата защиты от КЗ;
• Не рекомендован для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания;
• Не используется в системах TN-C - требует наличия отдельного PE-проводника (TN-S, TT).

Примеры использования

• Защита группы розеток в кухне или ванной комнате - предотвращает удар током при использовании стиральной машины или бойлера;
• Щитовая на производстве - защита линии питание станков, конвейеров, сварочных аппаратов;
• Объекты с высокой плотностью потребления - торговые центры, гостиницы, административные здания;
• Дополнительная защита в старых зданиях - когда основная система не имеет достаточной защиты от утечек.

Практические советы

• При проектировании щита учитывайте глубину монтажа - 44 мм - чтобы не задевать другие элементы;
• Выбирайте УЗО с блокировкой там, где доступ ограничен - это исключает попытки включения при наличии неисправности;
• Проверяйте сечение проводов перед подключением - слишком толстый провод (более 50 мм2) не войдет в клеммы;
• После установки обязательно протестируйте кнопкой «T» - она имитирует утечку и проверяет работоспособность;
• Не используйте этот УЗО в качестве главного вводного устройства - он не защищает от перегрузки и КЗ, нужен автономный автомат 63 А перед ним;
• Для помещений с высокой влажностью (бассейны, парилки) выбирайте УЗО с IP44 и дифтоком 30 мА - здесь 100 мА недостаточно.
