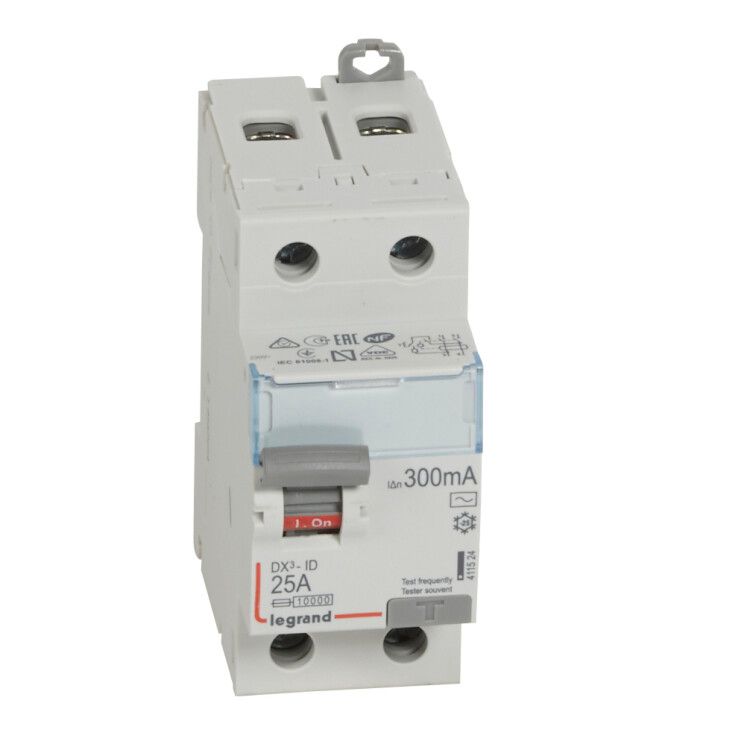

Выключатель дифференциальный (УЗО) DX3-ID 2п 25А 300мА тип AC | 411524 Legrand

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC DX3 от Legrand обеспечивает защиту от поражения электрическим током и возгорания из-за утечек тока в бытовых и промышленных сетях. Артикул 411524 - надёжное решение для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC DX3 предназначен для автоматического отключения цепи при появлении опасной утечки тока - более 300 миллиампер. Он защищает людей от поражения электричеством и предотвращает возгорание проводки из-за повреждённой изоляции. Подходит для установки в жилых домах, офисах, производственных помещениях и объектах коммерческой недвижимости. Применяется в качестве вторичной защиты на групповых линиях, где требуется баланс между чувствительностью и отказоустойчивостью.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без перегрева;
• Дифференциальный ток срабатывания: 300 мА - отключается при утечке свыше 0,3 А;
• Тип УЗО: AC - реагирует только на переменный ток утечки (наиболее распространённый тип для бытовых сетей);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Количество полюсов: 2 - отключает одновременно фазу и ноль;
• Род тока: переменный - работает только в сетях 50 Гц;
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита;
• Сечение провода: 0,75 – 50 мм2 - совместим с медными проводами любого стандарта для силовой сети;
• Номинальное напряжение изоляции: 250 В - гарантирует безопасную работу при колебаниях напряжения;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от грозы);
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +60C, подходит для неотапливаемых помещений;
• Количество модулей DIN: 2 - занимает два стандартных модуля шириной 17,5 мм каждый;
• Глубина монтажа: 44 мм - минимальный зазор для установки в шкафу;
• С устройством блокировки: да - после срабатывания механически фиксирует положение рычага, чтобы исключить случайное включение;
• Стандарты: МЭК 60898-1, МЭК 60947 - соответствуют международным требованиям к устройствам защиты.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке и затянуть контактные зажимы. Клеммы рассчитаны на провода сечением от 0,75 до 50 мм2 - можно использовать как однопроволочные, так и многожильные. Обязательно соблюдать полярность: входные контакты помечены L/N, выходные - T/L, T/N. После подключения проверьте работоспособность кнопкой «T». Установка возможна в любом направлении - вертикальном или горизонтальном. Убедитесь, что рядом есть место для других аппаратов: глубина 44 мм требует минимум 50 мм свободного пространства в щите.

Безопасность и стандарты

УЗО выполнено в соответствии с нормами МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленных систем). Наличие функции блокировки предотвращает самопроизвольное включение после аварийного отключения. Степень защиты IP20 исключает доступ к токоведущим частям при установленном лицевом элементе, но не защищает от внешних воздействий - поэтому устройство обязательно устанавливается внутрь закрытого электрошкафа. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к переходным процессам в сети.

Преимущества

• Функция блокировки снижает риск повторного включения при неустранённой причине утечки;
• Широкий диапазон сечения проводов (0,75–50 мм2) позволяет использовать одинаковое УЗО для освещения и мощных потребителей;
• Устойчивость к температуре от -25C до +60C делает его пригодным для установки в холодных или жарких помещениях;
• Изготовление Legrand гарантирует точность срабатывания и долгий срок службы даже при высоких нагрузках;
• Совместимость со всеми популярными щитами и комплектующими на базе DIN-рейки.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц;
• Тип AC не реагирует на пульсирующий постоянный ток утечки (например, от современных ИБП или LED-драйверов); для таких случаев нужен тип A или B;
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - требует герметичного щита;
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий; необходимо сочетать с автоматом на 25 А;
• Не рекомендуется для защиты одного человека (например, розетки в ванной): для этого нужны УЗО с током срабатывания 10 или 30 мА.

Примеры использования

• Защита группы розеток в кухне или гостиной;
• Обеспечение безопасности линии питания насосов, вентиляторов, станков в мастерской;
• Щитовая защита этажа в многоэтажном доме;
• Подключение к щиту с несколькими автоматами - как основной УЗО для всей группы.

Практические советы

• Выбирая УЗО, всегда проверяйте, что перед ним стоит автоматический выключатель подходящего номинала (в данном случае - 25 А);
• При использовании в старых домах с плохой изоляцией возможны ложные срабатывания - если УЗО часто отключается, проверьте состояние проводки;
• Проверяйте работоспособность устройства ежемесячно через кнопку «T» - она моделирует утечку тока;
• Не используйте этот УЗО для защиты оборудования с высоким уровнем электромагнитных помех (частотные преобразователи, сварочные аппараты) - они вызывают ложные срабатывания;
• При монтаже в щиту с ограниченным пространством учтите, что глубина 44 мм требует минимум 50 мм свободного места сзади.
