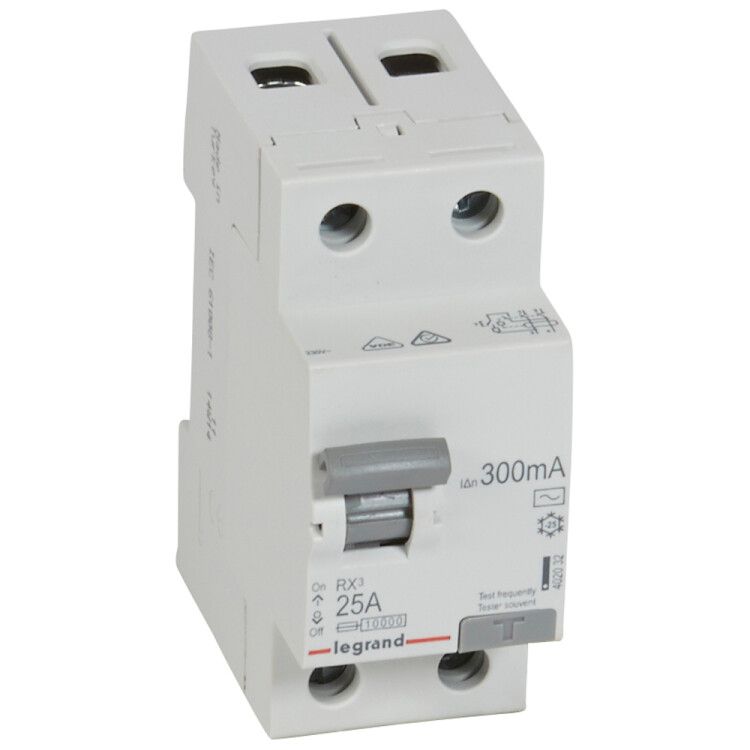

Выключатель дифференциальный (УЗО) RX3 2п 25А 300мА тип AC | 402032 Legrand

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC RX3 обеспечивает защиту от поражения электрическим током и возгорания из-за утечек тока в бытовых и промышленных сетях. Бренд Legrand и IEK предлагают эту модель в серии RX3 с артикулом 402032 - надёжное решение для установки на DIN-рейку.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC RX3 предназначен для автоматического отключения цепи при появлении опасной утечки тока - более 300 миллиампер. Он защищает людей от поражения электрическим током и предотвращает возгорание проводки из-за повреждённой изоляции. Подходит для использования в жилых домах, офисах, производственных помещениях и на объектах с постоянным доступом персонала. УЗО работает в однофазных сетях 230 В, частотой 50 Гц.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без срабатывания
• Дифференциальный ток: 300 мА - чувствителен к утечкам свыше 0,3 А
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту)
• Напряжение сети: 230 В, максимальное рабочее напряжение изоляции: 250 В
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 44 мм - требует достаточного места внутри распределительного щита
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и воды; подходит только для внутренней установки
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от -25C до +60C, в условиях повышенной влажности и запылённости
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Поперечное сечение провода: 0,75–50 мм2 - совместим с широким спектром медных проводов
• С устройством блокировки: да - после срабатывания механически фиксирует положение рычага, чтобы исключить случайное включение
• Частота: 50 Гц - оптимизирован для российских и европейских сетей

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC RX3 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной 44 мм. Клеммы рассчитаны на провода сечением от 0,75 до 50 мм2 - можно использовать как тонкие жилы для освещения, так и мощные кабели для групп розеток. Обязательно соблюдайте полярность: входные контакты помечены L/N, выходные - T/L, T/N. Нельзя подключать к трёхфазным системам - УЗО предназначено только для однофазных цепей. Совместим со всеми щитами, соответствующими нормам МЭК 60898-1.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2-полюсный 25А 300мА тип AC RX3 сертифицирован по международным стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленного оборудования). Соответствует требованиям к степени загрязнения 2 - допускает наличие неметаллической пыли и небольшую влажность. Стандарт IP20 гарантирует, что корпус не позволяет прикоснуться к токоведущим частям, но не защищает от брызг и пыли - поэтому монтаж возможен только в закрытых щитах.

Преимущества

• Механическая блокировка после срабатывания - предотвращает самопроизвольное включение, особенно важно при аварийном отключении
• Широкий диапазон сечения проводов - удобен для монтажа как в малых, так и в крупных распределительных щитах
• Устойчивость к импульсным перегрузкам (4 кВ) - снижает риск ложных срабатываний при грозах или включении мощных двигателей
• Подходит как для бытового, так и для промышленного использования - универсальное решение без необходимости выбирать разные модели
• Известные бренды Legrand и IEK обеспечивают качество сборки и долговечность

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока (тип AC)
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем
• IP20 не допускает установку во влажных местах (ванная, баня, улица) - нужен УЗО с IP44 или выше
• Не рекомендуется для цепей с высоким уровнем импульсных помех (например, частотные преобразователи) - возможны ложные срабатывания
• 300 мА - это уровень защиты для пожаробезопасности, а не для человека; для зон с повышенной опасностью (ванная, детская комната) лучше использовать 30 мА

Примеры использования

• Защита группы розеток в кухне или ванной комнате (при наличии отдельного автомата на 16 А)
• Общая защита всего этажа в квартире перед главным автоматом
• Щитовая на производстве - защита линии питания станков, насосов, конвейеров
• Распределительный щит в административном здании - для предотвращения возгорания из-за старой проводки

Практические советы

• Выбирая УЗО, проверьте, что номинальный ток (25 А) соответствует нагрузке вашей группы - не используйте его вместо автомата
• При монтаже на DIN-рейку убедитесь, что рядом есть место для других устройств - 2 модуля занимают значительную часть щита
• После установки обязательно протестируйте кнопкой «T» - она имитирует утечку тока и проверяет работоспособность
• Если УЗО часто срабатывает - проверьте изоляцию проводов, состояние розеток и подключённых приборов
• Для комплексной защиты используйте пару: автоматический выключатель (например, 25 А) + этот УЗО - тогда получите двойную защиту
• Учитывайте температурный режим: при длительной работе при +60C срок службы может снизиться - обеспечьте хорошую вентиляцию щита
