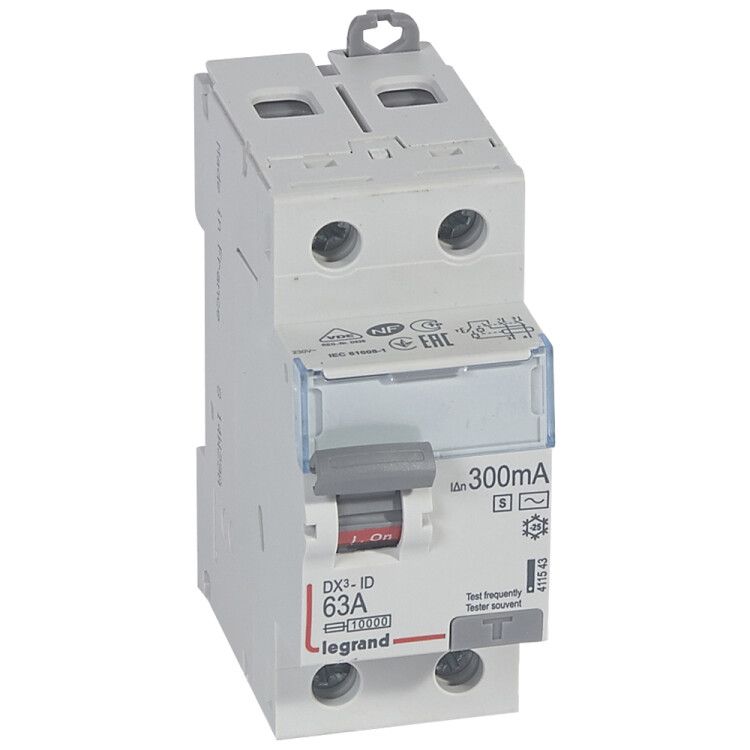

Выключатель дифференциальный (УЗО) DX3-ID 2п 63А 300мА тип AC-S | 411543 Legrand

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 300мА тип AC-S DX3 от Legrand обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в бытовых и промышленных сетях. Артикул 411543 — надёжное решение для групповых цепей с высокой нагрузкой.

Назначение и область применения

УЗО 411543 защищает людей от поражения электрическим током и предотвращает возгорание проводки при утечках тока на землю. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где есть мощные потребители: тепловые завесы, насосы, конвейеры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 63 А — выдерживает длительную нагрузку до этого значения без перегрева
• Дифференциальный ток срабатывания: 300 мА — реагирует на утечку выше этой величины
• Тип тока утечки: AC — чувствителен к переменному току утечки (наиболее распространённый тип в быту и промышленности)
• Номинальное напряжение: 230 В / изоляция: 250 В — рассчитан на однофазные сети 220–240 В
• Отключающая способность: 10 кА — способен безопасно отключить цепь даже при коротком замыкании с током до 10 тысяч ампер
• Количество полюсов: 2 — отключает одновременно фазу и ноль
• Количество модулей DIN: 2 — занимает два стандартных модуля на рейке (17,5 мм каждый)
• Сечение провода: 0,75 – 50 мм² — совместим с медными проводами от тонких до толстых, включая силовые кабели
• Кратковременная задержка срабатывания: да — позволяет избежать ложных срабатываний при краткосрочных импульсах утечки (например, при запуске двигателей)
• Степень защиты: IP20 — защищён от прикосновения пальцами и твёрдыми предметами, но не от воды; предназначен для внутренней установки в закрытых щитах
• Рабочий диапазон температур: -25…+60 °C — работает в холодных и жарких помещениях, включая неотапливаемые цеха
• Частота: 50 Гц — оптимизирован для российских и европейских сетей
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Климатическое исполнение: УХЛ4 — предназначено для умеренного и холодного климата с повышенной влажностью
• Глубина монтажа: 44 мм — требует достаточного места внутри шкафа

Совместимость и монтаж

УЗО 411543 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется минимум 44 мм свободной глубины в щите. Клеммы рассчитаны на провода сечением от 0,75 до 50 мм² — можно подключать как многожильные, так и одножильные провода. Обязательно соблюдайте полярность: вход — сверху, выход — снизу. Нельзя использовать с постоянным током или в сетях частотой более 50/60 Гц.

Безопатность и стандарты

Соответствует международным нормам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947 (для промышленного оборудования). Сертифицирован для работы в условиях степени загрязнения 2 — то есть допускает небольшую пыль и конденсацию, но не агрессивные среды. Блокировка механического контакта исключает случайное включение после срабатывания.

Преимущества

• Селективная защита — позволяет координировать работу с другими УЗО в многоуровневой системе, чтобы не отключались все цепи при одной утечке
• Задержка срабатывания снижает количество ложных отключений при пуске оборудования
• Механизм блокировки гарантирует, что устройство нельзя включить, пока не будет устранена причина срабатывания
• Широкий диапазон сечений проводов — удобно для замены старых УЗО без переделки проводки
• Компактный размер (2 модуля) экономит место в щите

Ограничения применения

• Не применяется в сетях постоянного тока (DC)
• Не защищает от перегрузок и коротких замыканий — необходимо сочетать с автоматическим выключателем
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать вне закрытых щитов, на улице или во влажных помещениях без дополнительной герметизации
• Не рекомендован для цепей с высокими гармоническими искажениями (например, частотные преобразователи без фильтров)
• Тип AC не реагирует на постоянные утечки тока — для таких задач нужны УЗО типа A или B

Примеры использования

• Защита группы розеток в гараже с компрессором и сварочным аппаратом
• Щитовая группа для насосов в системе водоснабжения
• Общий входной УЗО в промышленном цехе с несколькими машинами
• Цепь освещения и розеток в холодном складском помещении (благодаря UHL4)

Практические советы

• Перед установкой проверьте соответствие сечения проводов — слишком тонкий провод может не войти в клемму, слишком толстый — повредить контакт
• При использовании в промышленности всегда комбинируйте с автоматом на 63 А — УЗО не является защитой от перегрузки
• Проверяйте работоспособность кнопкой “T” ежемесячно — особенно в условиях повышенной влажности
• При замене старого УЗО убедитесь, что новый имеет ту же задержку срабатывания — иначе возможны проблемы с селективностью
• Для сложных систем используйте селективные УЗО (как этот) на верхнем уровне, а обычные — на ответвлениях
