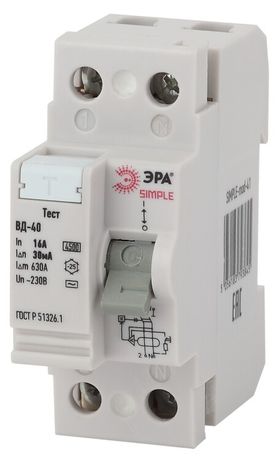

Выключатель дифференциальный (УЗО) ВД-40 (электронное) 4P 40А 30mA SIMPLE-mod-45 ЭРА SIMPLE | Б0039265

Устройство защитного отключения УЗО ВД-40 4П 40А 30мА (электронное) SIMPLE-mod-45 - это четырёхполюсное устройство, предназначенное для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Бренд ЭРА предлагает эту модель как надёжное решение для трёхфазных сетей с нулевым проводом, особенно там, где важна точность реакции на малые токи утечки.

Назначение и область применения

УЗО ВД-40 4П 40А 30мА (электронное) SIMPLE-mod-45 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими корпусами оборудования. Оно не защищает от перегрузок или коротких замыканий - эти функции должны обеспечивать автоматические выключатели. Применяется в распределительных щитах трёхфазных цепей с нулевым проводом: жилые дома, офисы, производственные участки, станки, насосы, системы вентиляции.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; срабатывает при превышении этого значения, что соответствует требованиям безопасности для защиты людей.
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на постоянный или импульсный.
• Количество полюсов: 4 - защищает три фазы и ноль одновременно, отключает все провода при аварии.
• Номинальное напряжение: 400 В - работает в сети до 400 В между фазами, 230 В между фазой и нулём.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании до 6 тысяч ампер.
• Степень защиты IP20: защищено от прикосновения пальцами и крупными предметами, но не от пыли и воды - используется внутри щита.
• Рабочая температура: от -25C до +40C - допустимый диапазон для установки в помещениях без экстремальных условий.
• Ширина по модулям: 4 модуля - занимает 72 мм в ширину на DIN-рейке (стандарт 17,5 мм на модуль).
• Сечение проводов: 1–25 мм2 - позволяет подключать медные провода от 1 до 25 квадратных миллиметров.
• Частота: 50 Гц - предназначено для сетей с промышленной частотой в России и странах СНГ.
• Устойчивость к импульсу: 0,25 кА - выдерживает кратковременные скачки тока до 250 А без выхода из строя.
• Глубина монтажа: 68 мм - требует свободного места в щите глубиной минимум 70 мм.
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами.

Совместимость и монтаж

УЗО ВД-40 4П 40А 30мА (электронное) SIMPLE-mod-45 устанавливается на стандартную DIN-рейку типа TS35. Подключение выполняется через верхние и нижние клеммы: входные провода - сверху, выходные - снизу. Обязательно подключать нулевой провод через устройство - он проходит внутрь и разрывается при срабатывании. Для правильной работы требуется наличие рабочего нуля. Монтаж возможен только в закрытых щитах с уровнем загрязнения не выше 2 (обычные условия помещений).

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Отключение происходит за время менее 0,3 секунды при достижении 30 мА утечки. Нет собственного энергопотребления - работает исключительно за счёт разницы токов в фазах и нуле. Конструкция обеспечивает механическую долговечность: более 10 000 операций включения/отключения.

Преимущества

• Высокая точность срабатывания при 30 мА - оптимально для защиты жизни человека.
• Электронная начинка обеспечивает стабильную работу даже при колебаниях напряжения.
• Чёткая индикация состояния (при наличии внешнего указателя): положение рычага показывает, было ли срабатывание.
• Подходит для сложных систем с несколькими нагрузками - четыре полюса позволяют контролировать всю трёхфазную цепь с нулём.
• Не требует внешнего питания - надёжнее в случае отключения основного напряжения.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно использовать вместе с автоматическим выключателем.
• Работает только с переменным током утечки (AC); не реагирует на постоянный или импульсный ток - не подходит для систем с выпрямителями или преобразователями частоты без дополнительной защиты.
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитках.
• Температурный диапазон ограничен - не рекомендован для холодных необогреваемых помещениях ниже -25C.
• Не применяется в IT-сетях с изолированной нейтралью - требует TN-S или TN-C-S систем заземления.

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток на кухне и в ванной.
• Производственный станок с трёхфазным двигателем и металлическим корпусом.
• Система водоснабжения с насосом, установленным в подвале.
• Освещение и оборудование в административных зданиях с групповой защитой.

Практические советы

• Выбирая УЗО ВД-40 4П 40А 30мА (электронное) SIMPLE-mod-45, проверьте, чтобы номинальный ток автомата перед ним был равен или меньше 40 А - иначе возможна перегрузка.
• Измерьте посадочный диаметр клемм - они рассчитаны на провода 1–25 мм2; слишком толстые провода не войдут, слишком тонкие - плохо зажмутся.
• Обязательно проведите тест кнопкой “T” после установки - она имитирует утечку и проверяет работоспособность устройства.
• Не используйте это УЗО как единственный защитный элемент - всегда сочетайте с автоматом на 40 А или близкий по номиналу.
• При сборке щита учтите глубину монтажа - 68 мм. Если щит мелкий, выбирайте модели с меньшей глубиной или увеличьте габариты.
