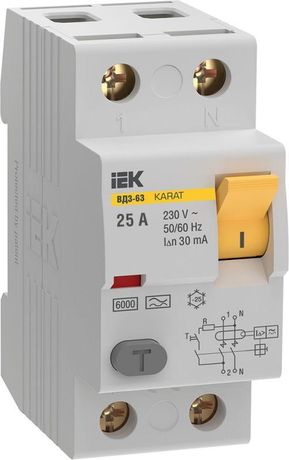

Выключатель дифференциальный (УЗО) ВД3-63 2P 25А 30мА 6кА тип А KARAT | MDV21-2-025-030 IEK

Выключатель дифференциального тока (УЗО) 2P 25А 30мА 6кА тип A ВД3-63 от IEK - устройство для защиты людей от поражения электрическим током при утечке тока через изоляцию. Он работает в паре с автоматическим выключателем и применяется в бытовых, коммерческих и промышленных сетях. Артикул mdv21-2-025-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2P 25А 30мА 6кА тип A ВД3-63 защищает человека от поражения электрическим током при утечке более 30 мА. Это происходит, например, при повреждении изоляции провода, контакте с корпусом электрооборудования или случайном прикосновении к токоведущим частям. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решаются совместно с автоматическим выключателем. Применяется в однофазных сетях 230 В, часто используется в групповых щитах квартир, офисов, мастерских, на стройплощадках и в помещениях с повышенной опасностью - банях, кухнях, ванных комнатах.

Технические характеристики

• Номинальное напряжение: 230 В (рабочее), 415 В (изоляционное)
• Номинальный ток: 25 А - максимальный постоянный ток, который может проходить через устройство без повреждений
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальный ток утечки: 30 мА - чувствительность срабатывания; при утечке выше этого значения УЗО отключится
• Тип тока утечки: A - реагирует на переменный ток утечки и импульсный постоянный (например, от современных приборов: инверторов, зарядок, ЭПРА)
• Отключающая способность при КЗ: 6 кА - способность выдерживать кратковременный ток короткого замыкания без разрушения (не предназначено для отключения КЗ!)
• Частота: 50/60 Гц - подходит для всех стандартных сетей
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Максимальное сечение кабеля: 50 мм2 - позволяет подключить мощные провода, включая многожильные
• Степень защиты: IP20 - защищён от прикосновения пальцев и твёрдых предметов, но не от воды и пыли
• Температурный режим: от -25C до +45C - можно использовать в неотапливаемых помещениях, щитовых, на улице внутри закрытых ящиков
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2P 25А 30мА 6кА тип A ВД3-63 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху (вход) и снизу (выход): фаза и ноль подключаются к клеммам, помеченным L и N. Для надёжности используйте кабель сечением до 50 мм2 - зажимы рассчитаны на плотное обжатие. Обязательно сочетается с автоматом на 25 А или меньшим номиналом - УЗО не имеет встроенной защиты от перегрузки. Монтаж допускается в щитах с защитой не ниже IP30. Не устанавливайте в открытые, сырые или запылённые места без корпуса.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Тип A обеспечивает защиту против утечек от оборудования с выпрямителем - таких как стиральные машины, компьютеры, LED-светильники, инверторы. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - не зависит от внешнего питания. Наличие тестовой кнопки позволяет проверять исправность перед каждым использованием.

Преимущества

• Электромеханический принцип работы - надёжнее электронных аналогов при скачках напряжения и обрыве нуля
• Поддержка типа A - актуально для современного оборудования с импульсными нагрузками
• Высокая отключающая способность (6 кА) - безопасно работает в условиях возможных КЗ в распределительных щитах
• Готовый к установке форм-фактор 2 модуля - легко встраивается в стандартные щиты
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно требуется последовательная установка автомата
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (корпуса щита с IP44+)
• Не рекомендован для трёхфазных систем - только для однофазных 230 В
• Не подходит для цепей с постоянным током - только переменный 50/60 Гц
• Не следует применять вместо дифавтомата - если нужна комплексная защита, выбирайте устройство с встроенным тепловым и электромагнитным расцепителем

Примеры использования

• Защита розеточных групп в ванной комнате квартиры
• Щит на стройплощадке для временных электроприёмников
• Групповая защита кухонных розеток (плиты, микроволновки, кофе-машины)
• Автоматизация освещения в подвале с высокой влажностью
• Обеспечение безопасности в мастерской с металлообрабатывающими станками

Практические советы

• Перед установкой всегда проверяйте целостность изоляции проводов - УЗО сработает при любой утечке, даже малой
• Проверяйте работоспособность кнопкой “T” ежемесячно - особенно после длительного простоя
• Выбирайте автомат с номиналом ≤25 А - чтобы не перегружать УЗО
• Не подключайте несколько УЗО на одну линию без согласования - риск ложных срабатываний
• При монтаже в старых домах с плохой изоляцией - возможно частое срабатывание; лучше начать с одного УЗО на всю квартиру, затем делить группы
• Артикул mdv21-2-025-030 - точный идентификатор для заказа запасного элемента
