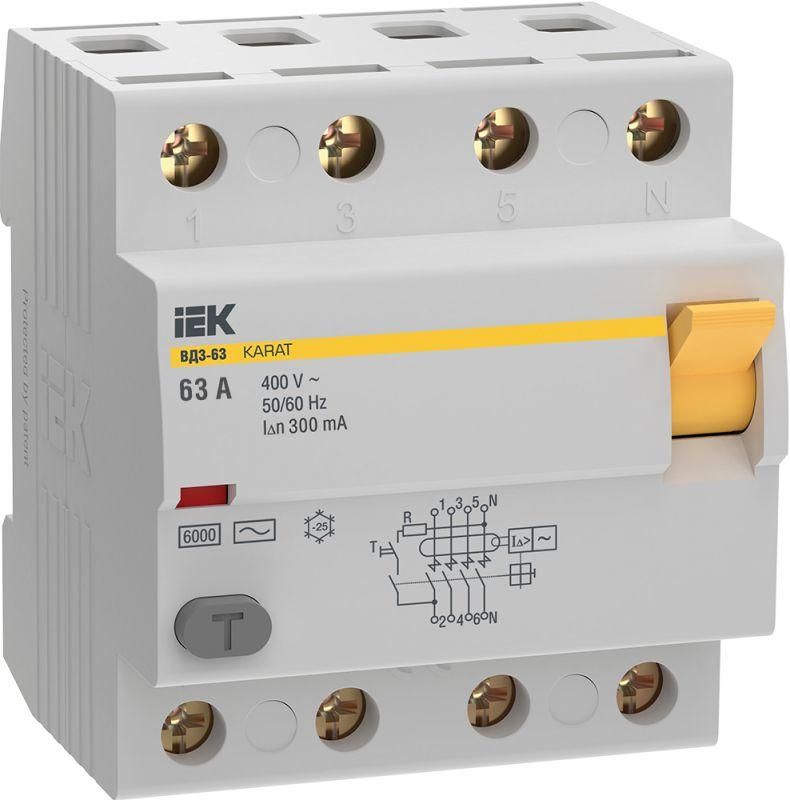

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 300мА 6кА тип АС KARAT | MDV20-4-063-300 IEK

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 300мА 6кА тип AC от бренда IEK (ИЭК) - устройство электромеханического типа, обеспечивающее защиту людей от поражения электрическим током при утечке тока в цепях переменного тока. Артикул mdv20-4-063-300 относится к серии KARAT и применяется в системах распределения электроэнергии без встроенной защиты от перегрузок и КЗ.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 300мА 6кА тип AC предназначен исключительно для защиты от токов утечки - то есть при повреждении изоляции проводов или оборудования, когда ток начинает уходить не через рабочий контур, а через землю или человека. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели.

Подходит для установки в жилых домах, офисах, производственных помещениях, на стройплощадках и в щитах ввода-распределения. Применяется в трёхфазных сетях 400 В и однофазных цепях, где требуется высокая надёжность защиты.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 415 В (напряжение изоляции)
• Номинальный ток: 63 А - максимальный постоянный ток, который может проходить через устройство без срабатывания
• Количество полюсов: 4 - позволяет контролировать все фазы и ноль одновременно
• Номинальный ток утечки: 300 мА (0,3 А) - чувствительность к утечке; сработает при превышении этого значения
• Отключающая способность при КЗ: 6 кА - не функция самого УЗО, а показатель прочности контактов при внешнем КЗ
• Тип тока утечки: AC - реагирует только на переменный ток утечки (синусоидальный), не срабатывает на импульсные или постоянные утечки
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Максимальное сечение кабеля: 50 мм2 - можно подключить мощные медные провода
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от -25C до +45C - допустимо использование в неотапливаемых помещениях, но не на улице
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: на DIN-рейку - стандартный для современных щитов

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 300мА 6кА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо обеспечить доступ к кнопке «Тест» и свободное место вокруг корпуса для теплоотвода. Подключение выполняется согласно схеме на корпусе: входные клеммы - сверху, выходные - снизу. Ноль обязательно подключается через УЗО, так как он также контролируется.

Необходимо использовать отдельный автоматический выключатель перед УЗО для защиты от перегрузок и КЗ. Без него устройство будет работать, но не сможет отключить цепь при аварийном токе - что создаёт риск перегрева и возгорания.

Безопасность и стандарты

Выключатель дифференциальный (УЗО) ВД3-63 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - важное преимущество при обрыве нуля или сбоях в питании. Устройство не содержит электронных плат, поэтому менее подвержено отказам от помех и скачков напряжения.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее электронных аналогов
• Высокая коммутационная способность (6 кА) - выдерживает большие токовые удары при КЗ вне зависимости от своей основной функции
• Чувствительность 300 мА - оптимальна для групповой защиты нескольких потребителей (например, группы розеток или оборудования)
• 4-полюсная конструкция - полностью разрывает все проводники, включая ноль, что важно для безопасности в трёхфазных системах
• Широкий диапазон температур - подходит для установки в холодных и жарких условиях

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами, где возможны постоянные утечки
• Не срабатывает на импульсные токи утечки - не рекомендован для оборудования с частотными преобразователями
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах без дополнительной защиты
• Требует обязательной парной установки с автоматическим выключателем - сам по себе не защищает от перегрузок
• Не предназначена для защиты одного человека - для индивидуальной защиты (розетки в ванной) лучше применять УЗО с 30 мА

Примеры использования

• Защита всей группы розеток в гостинице или офисе
• Щит ввода в многоквартирном доме - для предотвращения распространения утечки между этажами
• Производственные линии с трёхфазными двигателями и насосами
• Строительные площадки - временные щиты с несколькими потребителями
• Объекты с повышенной опасностью: кухни, мастерские, подвалы

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - максимум 50 мм2. Более толстые провода не войдут в клеммы.
• При использовании в трёхфазной сети всегда подключайте нулевой провод через УЗО - игнорирование этого правила делает защиту бесполезной.
• Проверяйте работоспособность ежемесячно - нажимайте кнопку «Тест». Если УЗО не отключилось - замените его.
• Не используйте этот УЗО вместо автомата. Обязательно ставьте перед ним автомат на 63 А или меньше, в зависимости от нагрузки.
• Для защиты от импульсных утечек (частотные преобразователи, светодиоды) выбирайте УЗО типа A или B - здесь используется тип AC, он ограничен.
• При монтаже в щитах с большим количеством устройств учтите ширину - 4 модуля = 72 мм. Это влияет на планирование места.
