Выключатель дифференциальный (УЗО) ВД3-63 4P 80А 30мА 6кА тип АС KARAT | MDV20-4-080-030 IEK

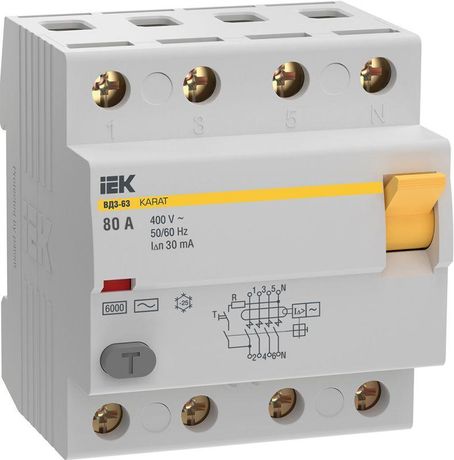

Выключатель дифференциального тока (УЗО) ВД3-63 от IEK - устройство для защиты людей и оборудования от поражения электрическим током при утечке тока в цепях до 400 В. Модель ВД3-63 4P 80А 30мА 6кА тип AC предназначена для установки в щитах на DIN-рейку и работает без зависимости от напряжения сети.

Назначение и область применения

Выключатель дифференциального тока ВД3-63 защищает от поражения электрическим током при утечке более 30 мА. Он реагирует только на переменный ток утечки (тип AC), возникающий при повреждении изоляции проводов или оборудования. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели, которые устанавливают совместно с этим УЗО.

Подходит для использования в жилых домах, офисах, производственных помещениях, на стройплощадках. Применяется в низковольтных комплектных устройствах (ЩР, ЩО) с уровнем защиты не ниже IP30. Часто используется в трёхфазных сетях 380 В для защиты групповых линий - например, для мощных станков, насосов, систем вентиляции.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 415 В (изоляционное)
• Номинальный ток: 80 А - позволяет подключать нагрузку до этого значения
• Количество полюсов: 4 - защищает все фазы и ноль одновременно
• Номинальный ток утечки: 30 мА - чувствительность для защиты человека
• Отключающая способность при КЗ: 6 кА - не функция защиты, а предел прочности контактов при аварии
• Тип тока утечки: AC - реагирует только на синусоидальный переменный ток утечки
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - не защищён от воды и пыли, требует установки внутри корпуса
• Ширина: 4 модуля (72 мм) - занимает место на DIN-рейке
• Макс. сечение кабеля: 50 мм2 - поддерживает крупные медные провода
• Температурный режим: от -25C до +45C - допустимо использование в неотапливаемых помещениях
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Тип: электромеханический - работает даже при отсутствии напряжения в сети

Совместимость и монтаж

Выключатель дифференциального тока ВД3-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется установка в комбинированном щите с автоматическим выключателем на 80 А - он обеспечит защиту от перегрузки и КЗ. Подключение выполняется через верхние и нижние зажимы: вход - сверху, выход - снизу. Все четыре полюса должны быть подключены, включая нулевой проводник. Недопустимо использовать УЗО без автомата - это нарушение норм безопасности.

Сечения кабелей до 50 мм2 можно подключить без переходников. Для проводов большего сечения потребуется применение специальных наконечников или другое решение.

Безопасность и стандарты

Выключатель дифференциального тока соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция гарантирует работу даже при обрыве нуля или отказе сети - важное преимущество перед электронными аналогами. Устройство прошло испытания на надёжность и безопасность в соответствии с международными стандартами.

Преимущества

• Не зависит от внешнего питания - работает при любых условиях сети
• Высокая точность срабатывания при 30 мА - оптимально для защиты жизни
• Устойчив к скачкам напряжения и помехам
• Совместим с сериями KARAT других изделий IEK - удобно для сборки щита
• Гарантированный срок службы 15 лет при правильной эксплуатации

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами
• Не защищает от перегрузок и коротких замыканий - обязательно нужен автомат рядом
• IP20 - нельзя устанавливать на улице, в сырых местах или без корпуса
• Только тип AC - не реагирует на импульсные или пульсирующие токи утечки (например, от современных бытовых приборов)
• Не рекомендован для цепей с высокими гармониками - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в гараже с электроинструментом
• Обеспечение безопасности в цехе с трёхфазными станками (ток 80 А)
• Установка в главном вводном щите многоквартирного дома для защиты этажной линии
• Работа на стройплощадке в боксе с IP30+ для временного питания оборудования

Практические советы

• Выбирая УЗО, всегда проверяйте, что рядом установлен автомат на 80 А - без него УЗО будет бесполезен при перегрузке
• При монтаже в щитке используйте маркировку: “УЗО ВД3-63 80А 30мА” - так легче диагностировать проблему
• Проверяйте работоспособность кнопкой “Тест” ежемесячно - особенно в условиях повышенной влажности
• Если в цепи есть частотники, светодиодные светильники или зарядки EV - рассмотрите УЗО типа A или B вместо AC
• Посадочный диаметр клемм рассчитан на 50 мм2 - не пытайтесь затянуть большие провода без наконечников
• Для экономии места в щите можно сочетать этот УЗО с двухполюсным автоматом - но только если нагрузка не превышает 80 А
