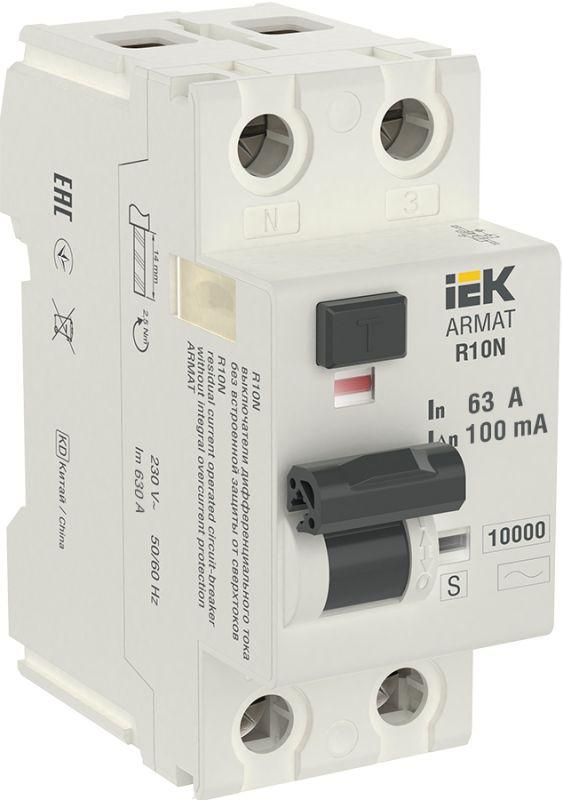

Выключатель дифференциальный (УЗО) R10N 2P 63А 100мА тип AC-S ARMAT | AR-R10N-2-063CS100 IEK

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC-S серия R10N от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров при утечках тока на землю. Этот аппарат серии R10N подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC-S серия R10N защищает от опасного тока утечки, который может возникнуть при повреждении изоляции проводов, контакте человека с токоведущими частями или замыкании на корпус оборудования. Он реагирует на переменный ток утечки (тип AC), что делает его подходящим для бытовой и промышленной сети с обычной нагрузкой — освещением, розетками, нагревательными приборами, насосами, вентиляторами и другим оборудованием без импульсных помех.

Подходит для установки в главных распределительных щитах, где требуется селективная защита — чтобы при аварии на одном участке цепи другие группы оставались в работе. Также применяется там, где важна надёжность и длительный срок службы — в многоквартирных домах, офисах, складах, производственных линиях.

Технические характеристики

• Номинальное напряжение: 230 В — работает в однофазной сети 220–240 В
• Номинальный ток: 63 А — выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток срабатывания: 100 мА — сработает при утечке свыше 100 миллиампер
• Количество полюсов: 2 — отключает фазу и ноль одновременно
• Тип тока утечки: AC — чувствителен только к синусоидальному переменному току утечки
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ
• Отключающая способность при КЗ: 10 кА — способен безопасно отключить цепь даже при максимальном коротком замыкании
• Напряжение изоляции Ui: 500 В — обеспечивает безопасную работу при перегрузках
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли — требует установки внутри закрытого щита
• Ширина: 2 модуля — занимает два стандартных места на DIN-рейке
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные провода до этого сечения
• Селективная защита: да — имеет выдержку времени перед отключением, чтобы не вызывать ложные срабатывания при совпадении аварий в нескольких группах
• Кратковременная задержка срабатывания/отключения: да — снижает риск ложных отключений при краткосрочных скачках тока утечки
• Срок службы: 15 лет — рассчитан на долгую эксплуатацию при соблюдении условий
• Климатическое исполнение: УХЛ4 — работает в условиях повышенной влажности и колебаний температур
• Рабочая температура: от –25°C до +45°C — подходит для неотапливаемых помещений, чердачных щитов, подвалов
• Глубина монтажа: 76 мм — необходимо учитывать при проектировании ширины щита
• Цвет: белый — соответствует стандартной цветовой гамме компонентов IEK

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC-S серия R10N монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения используйте кабели сечением до 25 мм² — более толстые провода не войдут в зажимы. Подключение осуществляется сверху (вход) и снизу (выход): фаза и ноль должны быть подключены строго согласно маркировке на устройстве. Нулевой провод после УЗО не должен соединяться с другими нулями вне этой цепи — иначе возможны ложные срабатывания.

Не устанавливайте этот УЗО в открытых местах, на улице или во влажных помещениях без дополнительной защиты — степень IP20 не допускает воздействия влаги. Обязательно проверьте соответствие сечения кабеля и номинала автомата, установленного перед этим УЗО — он должен иметь меньший или равный номинал (не выше 63 А).

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 2-полюсный 63А 100мА тип AC-S серия R10N соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Отключающая способность 10 кА гарантирует безопасность при аварийных режимах. Конструкция исключает возможность случайного включения при отключенном питании — рычаг фиксируется в положении “OFF”. Применение селективной защиты и задержки срабатывания снижает вероятность массового отключения всей системы при единичной утечке.

Преимущества

• Селективность и задержка срабатывания позволяют использовать УЗО в многоуровневых системах без ложных отключений
• Высокая отключающая способность (10 кА) обеспечивает надёжность даже при серьёзных КЗ
• Долгий срок службы — 15 лет — снижает затраты на обслуживание
• Устойчивость к температурным колебаниям (-25…+45 °C) — подходит для сложных климатических условий
• Совместимость с другими изделиями серии R10N — легко формировать комплексную защиту

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от преобразователей частоты, LED-драйверов, ИБП) — тип AC не реагирует на пульсирующий или постоянный ток
• Не используется в открытом виде — IP20 требует установки только в закрытых щитах
• Не рекомендуется применять как единственную защиту в цепях с высокой естественной утечкой (например, старые проводки, длинные кабели) — 100 мА слишком велико для таких случаев
• Не предназначена для защиты от перегрузок и коротких замыканий — обязательно сочетать с автоматическим выключателем

Примеры использования

• Главный входной УЗО в квартире или доме — защищает всю внутреннюю сеть от утечек
• Защита группы розеток в кухне, ванной, на улице — особенно актуально при наличии бойлеров, стиральных машин
• Щит на производстве — защита конвейеров, насосов, станков с металлическими корпусами
• Объекты с высокой влажностью: бассейны, теплицы, прачечные — при условии установки в герметичном щите

Практические советы

• Перед установкой протестируйте УЗО кнопкой “T” — оно должно отключиться сразу
• При использовании нескольких УЗО в одной системе — выбирайте селективные модели (как этот) и располагайте их по принципу “чем дальше от источника — тем меньше ток срабатывания”
• Не экономьте на сечении проводов — для 63 А лучше использовать медный кабель 10 мм² и больше
• Проверяйте состояние контактов каждые 2–3 года — особенно в условиях запылённости или влажности
• Если нужна защита от импульсных утечек (например, от компьютеров, светодиодных светильников) — замените на тип A или A-S
