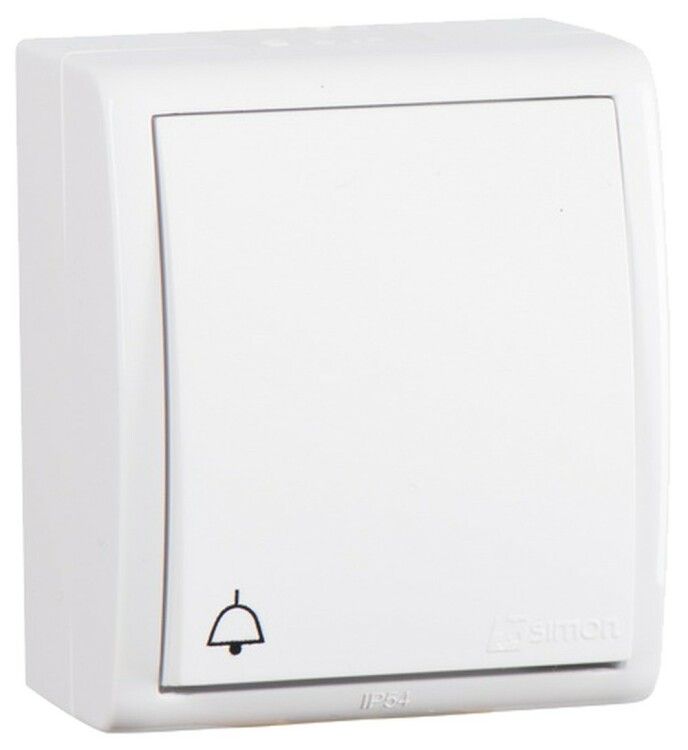

Выключатель кнопочный 1-кл. ОП Simon15 IP54 с симв. "звонок" подсветкой бел. 1594160-030

Выключатель кнопочный Simon 1594160-030 - это надёжное устройство для кратковременного включения электрических цепей, например, сигнализации или дверного звонка. Благодаря подсветке с символом «звонок» и защите IP54, он удобен для использования в помещениях с повышенной влажностью и требует минимум обслуживания.

Назначение и область применения

Выключатель кнопочный Simon 1594160-030 предназначен для передачи кратковременных импульсов в управляющих цепях. Он не рассчитан на постоянную нагрузку - используется там, где требуется однократное включение: дверной звонок, сигнал тревоги, запуск оборудования по команде.

Применяется в жилых домах, офисах, магазинах, школах и других общественных зданиях. Подходит для цепей с током до 10 А и напряжением до 250 В переменного тока.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Тип контакта: один замыкающий (NO - normally open)
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Подсветка: да, светодиодная, видна в темноте, соответствует символу «звонок»
• Цвет: белый
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 98%
• Габариты: 60×70×40 мм
• Способ монтажа: открытая установка через отверстие в стене
• Крепление: винтовые зажимы для проводов
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Выключатель Simon 1594160-030 устанавливается в подготовленное отверстие 55–60 мм в диаметре. Монтаж выполняется на поверхности стены - без необходимости встраивания в штробу. Кабели подключаются к винтовым зажимам внутри корпуса: фаза на вход, нагрузка - на выход. Для удобства можно использовать кабель-канал или гофру ПВХ для прокладки проводов.

Не совместим с системами автоматического управления (например, PLC) - только ручное управление. Не предназначена для работы с постоянным током выше 30 В.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP54 обеспечивает безопасную работу в условиях возможного попадания влаги - например, возле входных дверей, в холлах, на лестницах. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени.

Преимущества

• Подсветка с узнаваемым символом «звонок» позволяет легко найти выключатель в темноте
• Защита IP54 делает его пригодным для помещений с высокой влажностью
• Простая конструкция с винтовыми зажимами упрощает монтаж и ремонт
• Белый цвет хорошо сочетается с большинством интерьеров
• Климатическое исполнение УХЛ3 гарантирует работоспособность в холодных помещениях

Ограничения применения

• Не предназначен для длительного включения - только кратковременные импульсы
• Не подходит для управления мощными нагрузками (>10 А) или двигателями
• Не имеет функции блокировки или фиксации положения - всегда возвращается в исходное состояние
• Не рекомендован для установки вне помещений или в местах с прямым воздействием дождя
• Не совместим с системами на постоянном токе выше 30 В

Примеры использования

• Дверной звонок в квартире или офисе
• Сигнал вызова персонала в торговом зале
• Кнопка аварийной остановки на маломощном оборудовании
• Управление освещением в туалете или гардеробе
• Пуск временной нагрузки (например, вентилятора) по запросу

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть около 60 мм, чтобы выключатель плотно вошёл
• Используйте провода с сечением 0,5–2,5 мм2 - они подходят под винтовые зажимы
• Не затягивайте винты слишком сильно - это повредит контактные площадки
• Если выключатель установлен рядом с источником влаги (например, у входной двери), дополнительно герметизируйте место прохождения кабеля
• Для группового монтажа используйте стандартные рамки Simon серии 15 AQUA - они совместимы по форме и шагу крепления
