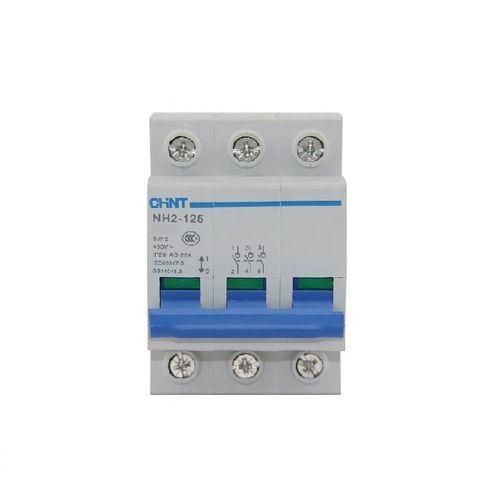

Выключатель нагрузки NH2-125 3п 32А AC-3 400В CHINT 401054

Выключатель нагрузки CHINT NH2-125 3P 32A предназначен для частого ручного включения и отключения электрических цепей до 32 А. Он не выполняет функции автоматической защиты - для этого требуется установка предохранителей или автоматических выключателей. Применяется в распределительных щитах на объектах промышленной и коммерческой недвижимости.

Назначение и область применения

Выключатель нагрузки CHINT NH2-125 3P 32A используется для ручного управления питанием трёхфазных потребителей. Его задача - безопасно включать и отключать нагрузку при плановых работах, обслуживании или аварийных ситуациях. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, где не нужна автоматическая защита от перегрузок или КЗ.

Технические характеристики

• Количество полюсов: 3 - управление всеми фазами одновременно
• Номинальный ток: 32 А - максимальный постоянный ток, который выдерживает устройство
• Номинальная мощность при 400 В: 12,8 кВт - эквивалентная нагрузка для трёхфазной сети
• Тип управления: рычаг - удобное механическое переключение вручную
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Тип присоединения: винтовые зажимы - надёжное крепление проводов сечением до 16 мм2
• Материал корпуса: пластик - изолирующий, устойчивый к воздействию окружающей среды внутри шкафа

Совместимость и монтаж

Выключатель нагрузки NH2-125 3P 32A совместим с DIN-рейкой шириной 35 мм и устанавливается в стандартные распределительные щиты. Монтируется с помощью фиксирующего механизма на рейке - не требует дополнительных креплений. Для подключения используются винтовые зажимы: рекомендуется затягивать их усилием 0,8–1,0 Нм, чтобы избежать пережима или плохого контакта. Провода должны быть зачищены на 8–10 мм, без повреждения жил.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей нагрузки. Обеспечивает видимый разрыв цепи при отключении - важное условие для безопасности при техобслуживании. Не имеет встроенной защиты от сверхтоков - обязательно используйте в паре с предохранителем или автоматическим выключателем.

Преимущества

• Простая и надёжная механическая конструкция - мало подвержен отказам
• Чёткий визуальный индикатор положения (вкл/выкл) - легко определить состояние цепи
• Подходит для частых операций включения/отключения - рассчитан на долгую службу
• Интеграция в существующие щиты без доработок - стандартный форм-фактор

Ограничения применения

• Не применяется в условиях повышенной влажности, запылённости или на улице - IP20 не обеспечивает защиту от жидкостей и пыли
• Не заменяет автоматический выключатель - не отключает при перегрузках или коротком замыкании
• Не предназначена для работы с высокими импульсными токами (например, при запуске крупных двигателей без плавного пуска)
• Не допускается использование в сетях выше 400 В переменного тока

Примеры использования

• Отключение питания трёхфазного насоса перед ремонтом
• Ручное управление конвейером на производстве
• Переключение между основным и резервным источником питания в щите
• Обесточивание теплового оборудования для профилактики

Практические советы

• Выбирайте выключатель нагрузки NH2-125 3P 32A только тогда, когда есть отдельная защита (предохранители или автоматы) - он не спасёт от перегрузки
• Проверьте сечение кабеля: для 32 А лучше использовать медный провод не менее 6 мм2
• При монтаже в щиту оставляйте свободное место вокруг аппарата - для теплоотвода и доступа при обслуживании
• Не используйте этот выключатель как главный рубильник в домашнем щите - он не обеспечивает достаточной защиты для бытовых сетей
• Артикул 401054 - точный идентификатор для заказа запасных частей или аналогичных комплектующих
