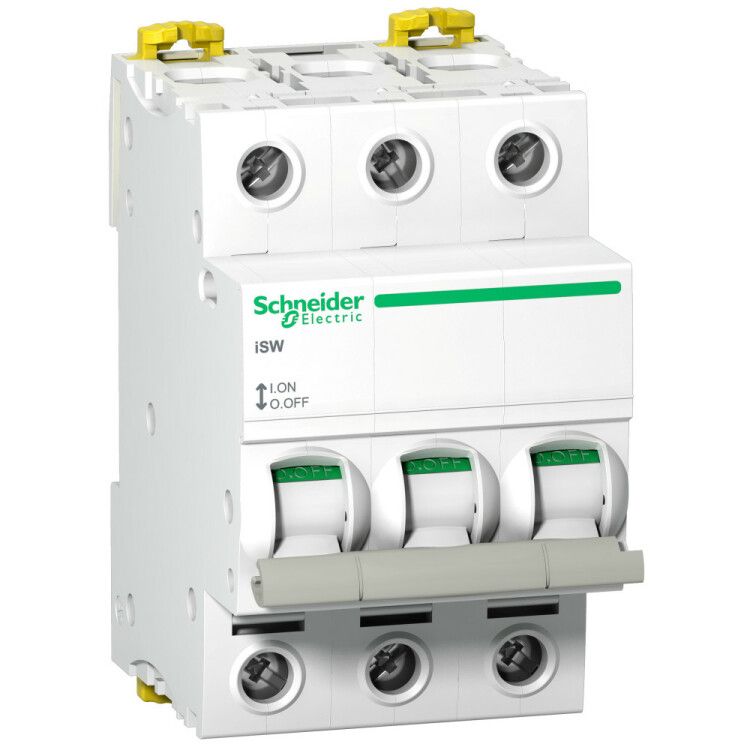

Выключатель нагрузки ACTI9 iSW 3П 40А IP20 Schneider Electric A9S65340

Выключатель нагрузки 3-полюсный 40А от Schneider Electric (артикул a9s65340) предназначен для безопасного включения и отключения электрических цепей под нагрузкой. Применяется в распределительных щитах промышленных и коммерческих объектов как часть модульной системы Acti 9.

Назначение и область применения

Выключатель нагрузки 3-полюсный 40А используется для ручного управления трёхфазными цепями до 40 А. Он позволяет надёжно отключать оборудование перед обслуживанием, ремонтом или аварийным отключением. Подходит для установки в щитах на предприятиях, в торговых центрах, офисах и других зданиях, где требуется контролируемое питание трёхфазных потребителей - насосов, компрессоров, конвейеров, систем вентиляции.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение: 240 В переменного тока (AC)
• Отключающая способность при КЗ: 5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 3 - перекрывает все три фазы одновременно
• Силовое разъединение: да - обеспечивает видимый разрыв цепи при отключении, что соответствует требованиям безопасности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды; требует установки внутри закрытого щита
• Модульная ширина: 3 М - занимает 3 стандартных модуля (54 мм) в DIN-рейке
• Глубина монтажа: 75,5 мм - учитывать при проектировании глубины щита
• Количество нормально открытых контактов: 3 - каждый полюс имеет один контакт, который замыкается при включении
• Тип рукоятки: тумблер - удобное механическое переключение в положениях «Вкл/Выкл»
• Цвет: серый - совпадает с цветовой гаммой всей серии Acti 9

Совместимость и монтаж

Выключатель нагрузки a9s65340 разработан для монтажа на DIN-рейке в щитах, совместим с другими устройствами серии Acti 9. Его модульная ширина 3 М позволяет легко интегрировать в сборки с автоматическими выключателями, УЗО, реле и другим оборудованием. Монтаж осуществляется путём защёлкивания на стандартную DIN-рейку шириной 35 мм. Для работы необходим доступ к проводникам сечением, соответствующему 40 А (обычно 6–10 мм2 медный провод). Обязательно соблюдать правила изоляции и затяжки клемм согласно руководству производителя.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-3 для выключателей нагрузки. Силовое разъединение гарантирует визуальное подтверждение отключения - важное условие для работ по техобслуживанию. IP20 исключает использование вне электрошкафа - применение в условиях повышенной влажности, запылённости или на улице недопустимо.

Преимущества

• Полная совместимость с системой Acti 9 - можно использовать с аналогичными компонентами без адаптеров
• Простота установки благодаря стандартизированному формату модулей
• Надёжное силовое разъединение повышает безопасность при работе с оборудованием
• Тумблер обеспечивает чёткую визуальную индикацию состояния (включено/выключено)
• Отключающая способность 5 кА достаточна для большинства промышленных сетей

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - не является аппаратом для частого оперирования (например, как контактор)
• IP20 не допускает установку в помещениях с высокой влажностью, пылью или на улице
• Не имеет функций автоматического отключения по току или времени - только ручное управление
• Подходит только для переменного тока (AC); не работает с постоянным током (DC)

Примеры использования

• Отключение трёхфазного двигателя насоса перед техническим осмотром
• Ручное отключение питания конвейера на заводе для проведения ремонтных работ
• Обеспечение видимого разрыва цепи в распределительном щите торгового центра
• Интеграция в состав комплексной системы защиты Acti 9 с УЗО и автоматами

Практические советы

• При выборе места установки убедитесь, что глубина щита минимум 80 мм - это обеспечит свободный монтаж и доступ к клеммам
• Проверьте сечение кабелей: для 40 А рекомендовано сечение 6–10 мм2 меди
• Не используйте этот выключатель вместо автомата - он не защищает от перегрузок и КЗ, только отключает вручную
• При группировке нескольких устройств в одном щите сохраняйте минимальный интервал между ними для лучшего теплоотвода
• При необходимости замены - всегда отключайте питание всего щита, даже если выключатель находится в положении «Выкл»
