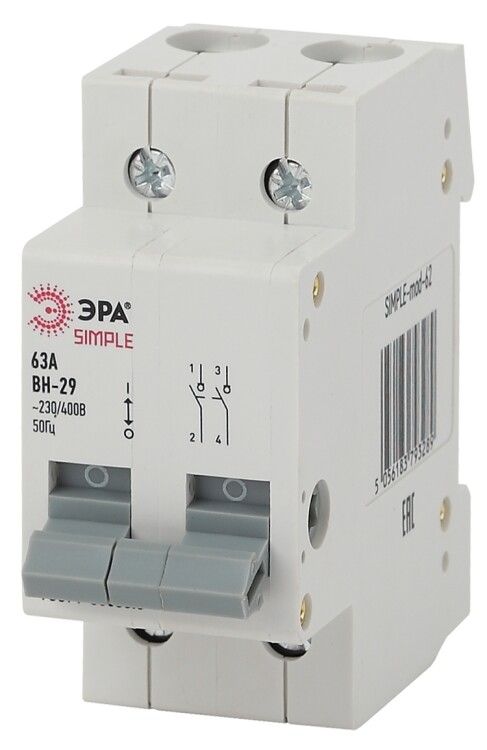

Выключатель нагрузки модульный (мини-рубильник) ВН-29 2P 16А SIMPLE-mod-59 ЭРА SIMPLE | Б0039249

Выключатель нагрузки модульный 2P 16А ВН-29 SIMPLE-mod-59 - устройство для безопасного включения, отключения и разъединения цепей с током до 16 А в распределительных щитах. Произведён бренда ЭРА, предназначен для установки на DIN-рейку и применяется в промышленных и бытовых системах с переменным током.

Назначение и область применения

Выключатель нагрузки модульный 2P 16А ВН-29 SIMPLE-mod-59 используется для ручного управления электрической цепью: включение, отключение и физическое разъединение нагрузки. Он не защищает от перегрузок или КЗ - эти задачи выполняют автоматические выключатели. Устройство обеспечивает видимый разрыв цепи, что важно для обслуживания и ремонта оборудования.

Подходит для установки в щитах: промышленных станков, насосных групп, систем вентиляции, освещения, нагревательных элементов. Часто комбинируется с автоматическими выключателями для создания полноценной системы защиты.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может проводить без повреждений.
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазных сетях 380–400 В переменного тока (AC).
• Количество полюсов: 2 - переключает два фазных провода одновременно; не предназначено для работы с нулём.
• Отключающая способность при КЗ: 320 кА - способен выдерживать кратковременные сверхтоки при коротком замыкании, не разрушаясь.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; требует установки внутри закрытого щита.
• Ширина: 2 модуля (36 мм) - занимает две ячейки на DIN-рейке.
• Глубина монтажа: 71,5 мм - учитывать при проектировании глубины щита.
• Количество НО контактов: 2 - два нормально открытых контакта, которые замыкаются при включении.
• Положений переключения: 1 - имеет только положения «ВКЛ» и «ВЫКЛ»; без среднего положения.

Совместимость и монтаж

Установка осуществляется на стандартную DIN-рейку типа TS35. Монтаж не требует специального инструмента - устройство фиксируется защёлкой. Подключение проводов - винтовые зажимы, допускающие сечение жил до 2,5 мм2 (по типичным требованиям для таких устройств).

Работает совместно с автоматическими выключателями, УЗО и другими модульными устройствами в одном щите. Не следует использовать вместо автомата - он не имеет тепловой или электромагнитной защиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей нагрузки. Отключающая способность 320 кА гарантирует сохранение целостности устройства даже при серьёзном КЗ. Применение в соответствии с правилами ПУЭ обязательно - особенно при работе с высокой мощностью.

Преимущества

• Чёткий визуальный индикация состояния: рычаг легко определяет, включен ли прибор.
• Высокая механическая прочность - рассчитан на многократные операции включения/выключения.
• Надёжное разъединение цепи - необходимое условие для безопасности при техобслуживании.
• Компактность: всего 2 модуля занимают мало места в щите.

Ограничения применения

• Не предназначен для защиты от перегрузок и коротких замыканий - требуется обязательная установка автоматического выключателя перед ним.
• IP20 не позволяет использовать вне закрытых щитов - запрещена установка в сырых, пыльных или наружных помещениях.
• Не работает с постоянным током (DC) - только переменный ток AC.
• Не имеет возможности дистанционного управления - исключительно ручное управление.

Примеры использования

• Разъединение питания станка перед техническим обслуживанием.
• Отключение группы нагревателей в термокамере для изоляции цепи.
• Ручное отключение насосной группы в системе водоснабжения.
• Обеспечение видимого разрыва в распределительном щите согласно требованиям безопасности.

Практические советы

• Выбирая место установки, проверьте, чтобы глубина щита была больше 71,5 мм - иначе выключатель не поместится.
• При использовании в трехфазной сети - используйте три таких устройства (или один 3P аналог), если необходимо отключать все фазы.
• Никогда не устанавливайте этот выключатель без предварительного автомата - он не спасёт от перегрузки.
• Проверяйте соответствие сечения проводов - слишком толстые жилы не войдут в зажимы, слишком тонкие - риск перегрева.
• При замене - всегда отключайте питание всей цепи, так как выключатель не создаёт изоляцию от входящего напряжения.
