Выключатель нагрузки модульный (мини-рубильник) ВН-32 3P 40A | SQ0211-0025 TDM

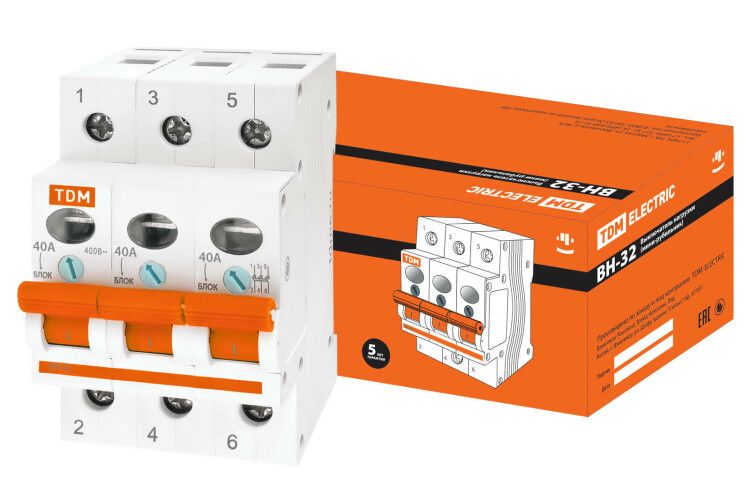

Выключатель нагрузки (мини-рубильник) ВН-32 3P 40A от TDM ELECTRIC — это механический коммутационный аппарат для безопасного отключения трёхфазной сети до 40 А. Применяется в качестве основного рубильника в щитах распределения, обеспечивает видимый разрыв цепи при обслуживании.

Назначение и область применения

Выключатель нагрузки ВН-32 3P 40A предназначен для ручного включения и отключения электрической цепи под нагрузкой. Он используется там, где требуется физическое отключение питания — например, перед ремонтом, проверкой или плановым обслуживанием оборудования. Подходит для установки в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, торговых центров и других объектов с трёхфазным питанием 400 В.

Технические характеристики

• Номинальный ток: 40 А — выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение: 400 В переменного тока (AC)
• Количество полюсов: 3 — управляет всеми тремя фазами одновременно
• Отключающая способность: 0,01 кА — предназначена только для отключения рабочего тока, не для защиты от КЗ
• Степень защиты IP20 — защищён от прикосновений пальцами, но не от пыли и воды; требует установки внутри корпуса
• Модульная ширина: 3 модуля (54 мм) — совместим со стандартными DIN-рейками
• Глубина установки: 76 мм — учитывать при проектировании места монтажа
• Два положения переключения: «ВКЛ» / «ОТКЛ» с нейтральной позицией «0» — позволяет полностью отключить цепь
• Силовое разъединение по DIN VDE 0113 — гарантирует физический разрыв контактов при отключении
• Корпус из самозагасающего пластика — не поддерживает горение, повышает пожаробезопасность

Совместимость и монтаж

Выключатель ВН-32 3P 40A монтируется на DIN-рейку шириной 35 мм. Установка возможна как в боковой, так и в торцевой части шкафа. Подключение проводов допускается сверху и снизу — гибкость в организации кабельных маршрутов. Для надёжного соединения используйте кабели сечением до 16 мм². Обязательно соблюдайте правила электромонтажа: отключите питание перед установкой, затяните клеммы моментом, соответствующим рекомендациям производителя.

Безопасность и стандарты

Выключатель соответствует требованиям DIN VDE 0113 для силового разъединения. Наличие видимого разрыва позволяет гарантировать отсутствие напряжения на участке после отключения — важное условие для работы по технике безопасности. Однако он не является автоматическим выключателем и не защищает от перегрузок или коротких замыканий. Его следует использовать в паре с предохранителем или автоматом.

Преимущества

• Видимый разрыв контактов — наглядное подтверждение отключения питания
• Нейтральное положение «0» — исключает случайное включение
• Обратная возможность подключения — удобство при компоновке шкафа
• Пластиковый корпус с самоугасающими свойствами — снижает риск распространения пламени
• Простая конструкция — высокая надёжность и долгий срок службы при правильной эксплуатации

Ограничения применения

Выключатель ВН-32 3P 40A нельзя применять как устройство защиты от короткого замыкания — его отключающая способность всего 0,01 кА, что недостаточно для аварийных ситуаций. Также запрещено использование вне закрытых электрошкафов из-за низкой степени защиты IP20. Не предназначен для частого включения/отключения под нагрузкой более 10–15 раз в день — это сокращает срок службы контактов. Не работает в условиях повышенной влажности, пыли или агрессивной среды.

Примеры использования

• Главный рубильник в ВРУ многоквартирного дома
• Отключение питания трёхфазного станка перед техобслуживанием
• Разъединитель в распределительном щите конвейерной линии
• Ручной отсекатель для группы освещения в административном здании

Практические советы

• Выбирайте этот выключатель только тогда, когда нужен именно видимый разрыв — для остальных задач лучше использовать автоматические выключатели
• При монтаже убедитесь, что глубина шкафа минимум 80 мм — учтите запас для проводов и крепления
• Избегайте установки рядом с источниками тепла — пластик может деформироваться при температуре выше +50 °C
• Проверяйте состояние контактов каждые 6–12 месяцев при активном использовании — окисление снижает контактное давление
• Для систем с частым отключением рассмотрите вариант с более высокой механической износостойкостью — ВН-32 рассчитан на базовые условия
