Выключатель нагрузки модульный YON MD63P-363 | DKC ДКС

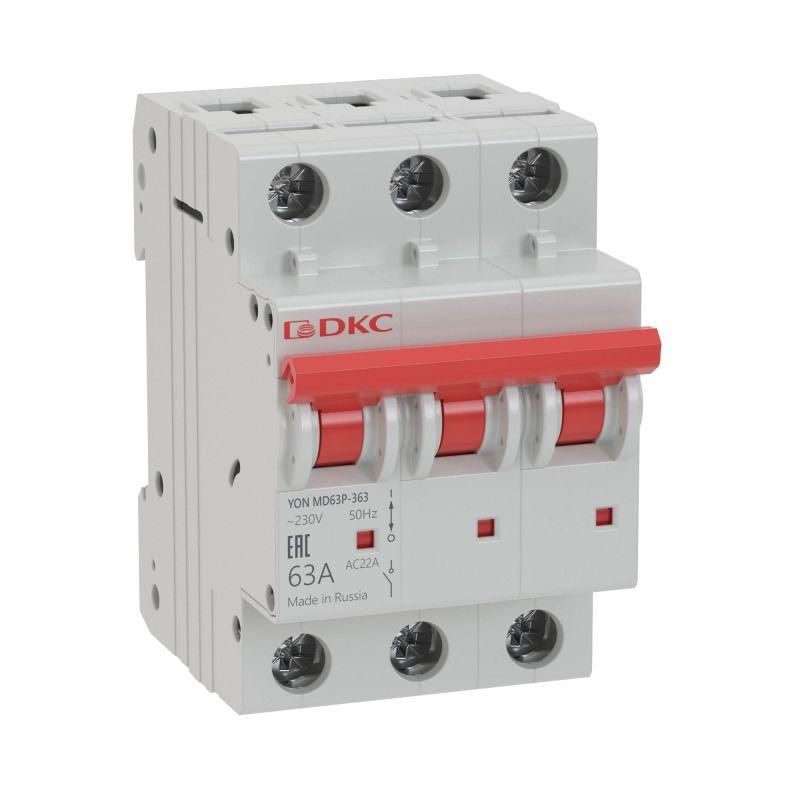

Выключатель нагрузки модульный 3 полюса 63 А от бренда YON (группа DKC), артикул md63p-363 - устройство для безопасного ручного включения и отключения трёхфазной электрической цепи с током до 63 А. Подходит для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

Выключатель нагрузки модульный 3 полюса 63 А используется для ручного управления трёхфазными цепями переменного тока 400 В, 50 Гц. Он не предназначен для автоматического отключения при перегрузках или КЗ - это задача автоматических выключателей. Устройство применяют для изоляции участков сети перед обслуживанием, включения оборудования после ремонта или при плановых отключениях. Часто встречается в системах питания станков, насосов, вентиляторов, конвейеров и других промышленных потребителей.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Номинальное напряжение: 400 В - рабочее напряжение переменного тока в трёхфазной сети
• Частота: 50 Гц - совместим с сетями стандарта Европы и стран СНГ
• Количество полюсов: 3 - размыкает все три фазы одновременно
• Способ монтажа: DIN-рейка 35 мм - устанавливается в стандартные щитовые шкафы
• Модульная ширина: 3 М - занимает 3 модуля (54 мм) по ширине
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Тип рукоятки: флажок - удобный визуальный индикатор положения (вкл/выкл)
• Цвет корпуса: белый - соответствует стандартному цвету электрооборудования

Совместимость и монтаж

Выключатель нагрузки модульный 3 полюса 63 А (артикул md63p-363) совместим со всеми типами DIN-реек по стандарту EN 60715. Для монтажа достаточно зафиксировать устройство на рейке до характерного щелчка. Подключение проводов осуществляется через зажимы сверху и снизу - допускаются медные жилы сечением до 25 мм2. Обязательно соблюдать порядок подключения: входные провода - сверху, выходные - снизу. Не рекомендуется использовать в условиях повышенной запылённости или влажности - степень защиты IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-3 для выключателей нагрузки. Конструкция исключает случайное включение при открытой крышке щита. Флажковая рукоятка позволяет легко определить состояние контактов - в горизонтальном положении выключено, в вертикальном - включено. Применение в соответствии с правилами ПУЭ и ГОСТ Р 50030.3.

Преимущества

• Надёжное механическое отключение всех трёх фаз одновременно - предотвращает опасные ситуации при работе с оборудованием
• Компактная форма (3 модуля) экономит место в щите
• Индикация состояния через флажок - снижает риск человеческой ошибки
• Совместим с другими компонентами серии MCB от YON/DKC - можно формировать единый стандартный набор аппаратов

Ограничения применения

• Не является автоматическим выключателем - не отключает при перегрузке или коротком замыкании
• Не рассчитан на частые включения/отключения под нагрузкой - не предназначена для частого оперативного управления
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с высокой запылённостью
• Не поддерживает дистанционное управление - только ручное воздействие

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием
• Ручное питание конвейера в цехе при необходимости аварийной остановки
• Изоляция группы освещения или нагревательных элементов в распределительном щите
• Подготовка цепи к подключению нового оборудования - физическое отсоединение

Практические советы

• Перед установкой проверьте соответствие номинала 63 А нагрузке цепи - не превышайте этот порог
• Обязательно используйте выключатель вместе с автоматическими выключателями (например, серия MCB) для защиты от перегрузок
• При сборке щита убедитесь, что посадочные места на DIN-рейке свободны - ширина устройства 54 мм
• Не затягивайте клеммы слишком сильно - это может повредить контактную группу
• Проверяйте положение флажка перед работой - он должен быть чётко виден даже при закрытом щите
