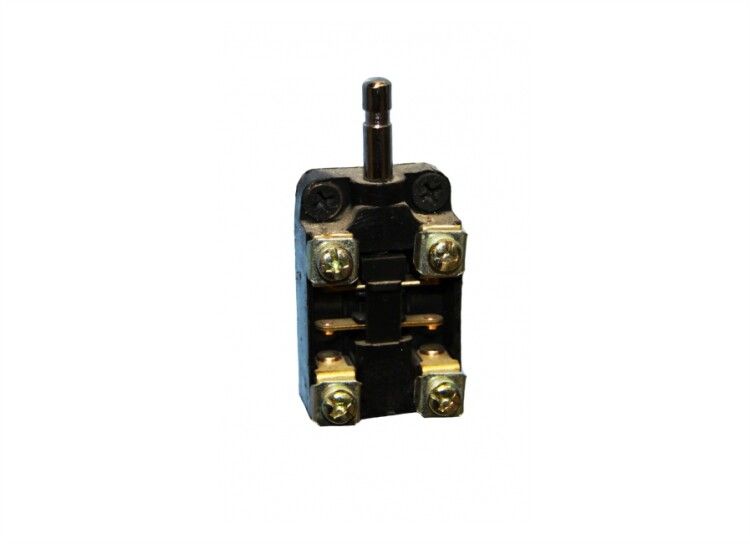

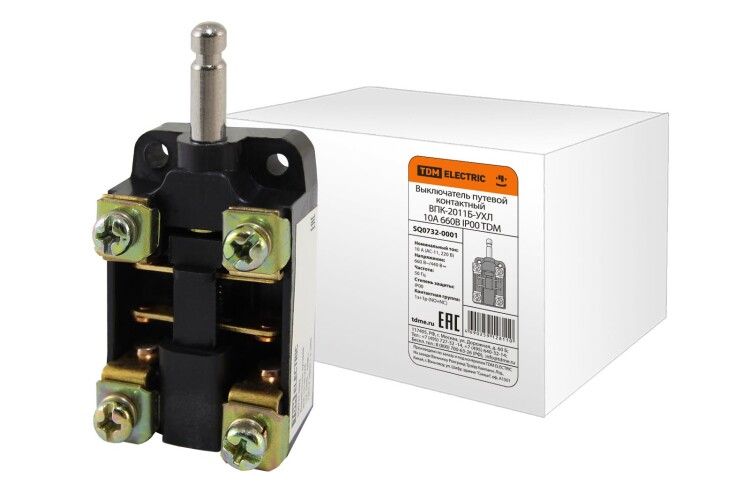

Выключатель путевой контактный ВПК-2011Б-УХЛ 10А 660В IP00 | SQ0732-0001 TDM

Выключатель путевой контактный ВПК-2011Б-УХЛ 10А 660В IP00 от TDM ELECTRIC — механический концевой выключатель для фиксации положений механизмов в автоматизированных системах. Подходит для установки на станках, конвейерах и других устройствах, где требуется надёжное срабатывание при достижении предельного положения.

Назначение и область применения

Выключатель путевой контактный ВПК-2011Б-УХЛ 10А 660В IP00 используется для контроля перемещения механизмов в автоматических системах. Он срабатывает при физическом контакте с движущимся объектом — например, с платформой конвейера, рычагом станка или дверью шкафа. Применяется в сборке электрощитов, на производственных линиях, в машиностроении и строительстве.

Технические характеристики

• Номинальный ток: 10 А при переменном токе до 660 В и постоянном токе до 230 В (AC-15 / DC-13)
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО), 1 перекидной (переключающий)
• Тип срабатывания: мгновенное переключение — быстрое замыкание/размыкание при воздействии
• Принудительное размыкание: да — гарантирует разрыв цепи даже при залипании контактов
• Элемент управления: купольный толкатель — удобен для вертикального или бокового контакта
• Габариты: 23 × 33 × 70 мм (длина × ширина × высота)
• Корпус: пластик с порошковым покрытием, усиленный силумином (сплав алюминия и кремния)
• Рабочая температура: от –25 °C до +50 °C
• Степень защиты: IP00 — без защиты от пыли и воды

Совместимость и монтаж

Выключатель путевой контактный ВПК-2011Б-УХЛ 10А 660В IP00 подключается через гибкие провода или клеммы — тип подключения указан как «прочее», что означает отсутствие встроенного кабельного ввода. Для монтажа используйте крепёжные отверстия в корпусе. Учитывайте, что длина толкателя составляет всего 23 мм — он требует точной регулировки положения. Напряжение питания не ограничено: выключатель работает с сетями до 660 В переменного и 230 В постоянного тока, но нагрузка должна соответствовать номинальному току 10 А.

Безопасность и стандарты

Выключатель не имеет сертификатов NEMA и не соответствует международным стандартам защиты. Его применение допускается только внутри закрытых щитов, панелей или помещений, исключающих доступ к токоведущим частям. Принудительное размыкание повышает безопасность при отказах, но отсутствие степени защиты IP делает устройство непригодным для открытых зон.

Преимущества

• Высокая механическая прочность корпуса благодаря силуминовой основе — устойчив к ударным нагрузкам
• Порошковое покрытие снижает риск окисления и увеличивает срок службы в условиях повышенной влажности
• Перекидной контакт позволяет использовать один прибор вместо двух отдельных — экономит место в щите
• Принудительное размыкание обеспечивает отказобезопасность — важное преимущество для промышленной автоматизации

Ограничения применения

• IP00 — нельзя использовать вне герметичных корпусов; запрещён монтаж в сырых, пыльных или агрессивных средах
• Не предназначен для взрывоопасных зон — отсутствуют взрывозащита и соответствующие сертификаты
• Корпус из пластика с порошковым покрытием не рассчитан на химически активные вещества (кислоты, растворители)
• Небольшая длина толкателя (23 мм) требует жесткой фиксации — возможны ложные срабатывания при вибрациях

Примеры использования

• Фиксация крайнего положения стола фрезерного станка
• Остановка ленты конвейера при достижении заданной точки
• Контроль открывания/закрывания двери распределительного щита
• Автоматическое отключение насоса при достижении максимального уровня жидкости в резервуаре

Практические советы

• При монтаже проверьте, чтобы толкатель свободно двигался без трения — иначе сработает некорректно
• Используйте этот выключатель только в составе закрытого щита или корпуса — внешняя среда может повредить контакты
• Для работы в условиях вибраций рекомендуется дополнительно закрепить корпус клеем или контргайками
• Проверяйте целостность контактов перед первым запуском — при длительном хранении возможно окисление
• Выключатель путевой контактный ВПК-2011Б-УХЛ 10А 660В IP00 совместим с большинством стандартных реле и контроллеров — подключайте согласно схеме с учётом типа контактов (НО/НЗ)
