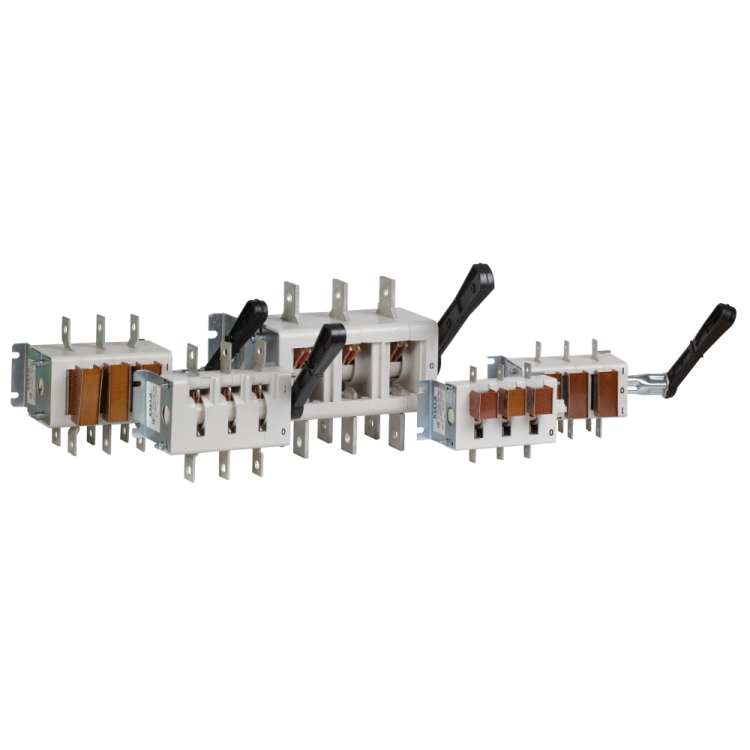

Рубильник ВР32-31 А70240 100А УХЛ3 КЭАЗ 103350

Выключатель-разъединитель ВР32-31-А70240-100А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения нагрузки в распределительных щитах. Он сочетает функции разъединителя и коммутационного аппарата, подходит для частых операций в промышленных сетях переменного и постоянного тока. Артикул 103350 соответствует серии ВР-32.

Назначение и область применения

Выключатель-разъединитель ВР32-31-А70240-100А-УХЛ3 предназначен для ручного отключения и включения электрической цепи под нагрузкой. Его используют как сервисный выключатель для обслуживания оборудования, как устройство аварийной остановки и как предохранительный выключатель перед ремонтом. Подходит для систем с рабочим напряжением до 660 В и током до 100 А. Применяется в промышленных щитах: на станках, конвейерах, насосных станциях, в системах автоматизации.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 8 кА
• Номинальная мощность (AC-3, 400 В): 40 кВт
• Частота: 50/60 Гц
• Род тока: переменный и постоянный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытого шкафа
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 50 мм2
• Габариты корпуса: 107,5 × 120 × 162 мм
• Способ монтажа: на монтажную плату
• Тип рукоятки: рычажный, несъёмный
• Цвет рукоятки: чёрный
• Количество контактов: 0 - контактная система внутренняя, доступна только через корпус

Совместимость и монтаж

Выключатель-разъединитель ВР32-31-А70240-100А-УХЛ3 монтируется на монтажную плиту в распределительном щите. Поддерживает фронтальный монтаж - рукоятка выступает вперед, что удобно для операторского доступа. Для установки требуется свободное место минимум 110×125 мм. Винтовые зажимы рассчитаны на провода сечением до 50 мм2. Нельзя использовать для бокового или вертикального монтажа - возможны проблемы с механической работой механизма. Монтажная плита должна быть жесткой, без деформаций.

Безопасность и стандарты

Выключатель-разъединитель ВР32-31-А70240-100А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Обеспечивает видимый разрыв цепи при отключении - важное условие безопасности при работе на оборудовании. Может использоваться как устройство аварийной остановки, так как обеспечивает надёжное отключение даже при перегрузке. Не имеет собственной защиты от КЗ - должен применяться совместно с автоматическими выключателями или предохранителями.

Преимущества

• Высокая механическая прочность - рычажная рукоятка выдерживает многократные операции включения/выключения
• Универсальность: подходит для переменного и постоянного тока
• Имеет два направления движения рукоятки - позволяет выбрать оптимальную ориентацию в компактных щитах
• Не требует специальных инструментов для управления - операция выполняется рукой
• Произведён на КЭАЗ - проверенная серия ВР-32 с длительным сроком службы в промышленных условиях

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать вне закрытого щита; запрещено использование во влажных, пыльных или агрессивных средах без дополнительной защиты
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, требует внешней защиты
• Несъёмная рукоятка - невозможно заменить или переустановить, не меняя весь аппарат
• Не подходит для частого коммутирования свыше 1000 циклов в месяц - для таких задач лучше использовать контакторы
• Не рекомендован для установки в щитах с ограниченным доступом спереди - нужен свободный фронт для работы рычагом

Примеры использования

• Отключение питания станка перед техобслуживанием
• Автоматическая остановка конвейера при аварии
• Разъединение участка сети перед ремонтными работами
• Коммутация силовой цепи в щитах управления насосными агрегатами
• Функция “блокировка” в системах безопасности - физический разрыв цепи

Практические советы

• Выбирайте этот выключатель-разъединитель ВР32-31-А70240-100А-УХЛ3, когда нужен надёжный ручной разрыв цепи, а не автоматика
• Проверьте посадочные отверстия в монтажной плите - они должны точно соответствовать габаритам 107,5×120 мм
• При подключении кабелей используйте наконечники типа НШВИ - это повысит надёжность соединения в винтовых зажимах
• Не затягивайте зажимы слишком сильно - риск повреждения медных жил и пластиковых деталей
• Для систем с высокой частотой включения - параллельно установите автоматический выключатель на 100 А
• Убедитесь, что рядом есть возможность легко добраться до рукоятки - она не выносится на лицевую панель, а находится на самом аппарате
