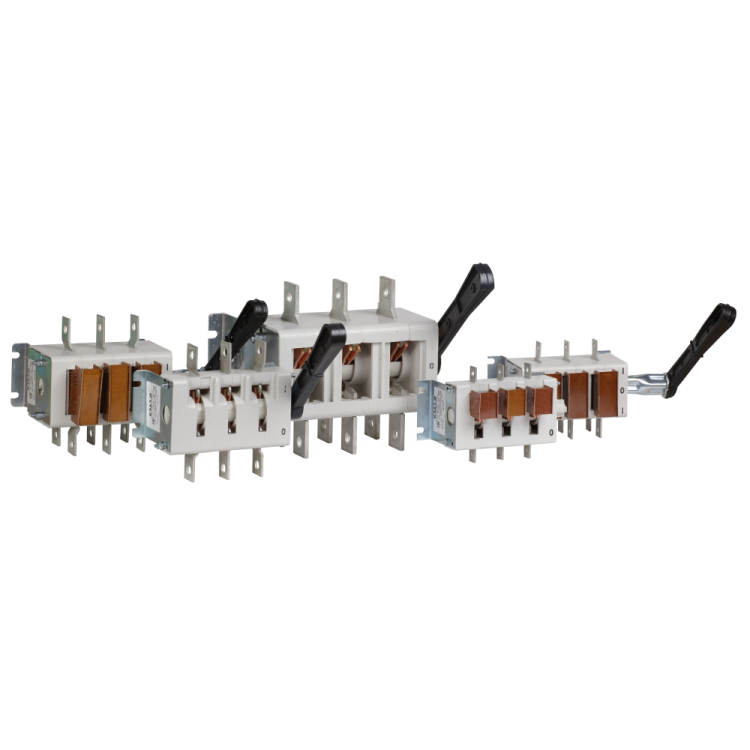

Рубильник ВР32-35 А71250 250А УХЛ3 КЭАЗ 137060

Выключатель-разъединитель ВР32-35-А71250-250А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения нагрузки в распределительных щитах. Он сочетает функции разъединителя и выключателя, обеспечивает механическую изоляцию цепи и подходит для частых операций в промышленных условиях. Артикул 137060 соответствует серии ВР-32 и предназначен для работы в условиях УХЛ3.

Назначение и область применения

Выключатель-разъединитель ВР32-35-А71250-250А-УХЛ3 используется для ручного отключения и включения электрической цепи под нагрузкой, а также для создания видимого разрыва в цепи при обслуживании оборудования. Это необходимо для соблюдения требований безопасности при ремонте, проверке или переключении режимов работы. Применяется в силовых распределительных щитах на объектах с переменным током 50/60 Гц, где требуется надёжное отключение до 250 А и напряжением до 660 В. Подходит для станков, насосов, компрессоров, конвейеров и других промышленных потребителей.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 14 кА
• Номинальная мощность при AC-3 (400 В): 100 кВт
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 150 мм2
• Габаритные размеры: 172,5 × 162 × 124 мм
• Частота: 50/60 Гц
• Тип рукоятки: рычажный, несъёмный
• Цвет рукоятки: чёрный
• Способ монтажа: на монтажную плату

Совместимость и монтаж

Выключатель-разъединитель ВР32-35-А71250-250А-УХЛ3 рассчитан на фронтальный монтаж в распределительном щите с использованием монтажной плиты. Для установки необходима подготовленная площадка с отверстиями под крепёж. Размеры устройства позволяют легко поместить его в типовые шкафы. Винтовые зажимы обеспечивают надёжное соединение с кабелями до 150 мм2. Обязательно соблюдать момент затяжки винтов - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает жилу. Монтаж допускается только при отключённом питании.

Безопасность и стандарты

Выключатель-разъединитель ВР32-35-А71250-250А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и ТУ3424-036-05758109-2006. Устройство признано годным для использования в качестве:

• сервисного выключателя - позволяет безопасно отключить оборудование для техобслуживания;
• устройства аварийной остановки - обеспечивает быстрое отключение в экстренных ситуациях;
• предохранительного выключателя - создаёт видимый разрыв цепи перед работой на оборудовании.

Из-за степени защиты IP00 использование вне закрытого корпуса запрещено - риск поражения током и попадания сторонних предметов.

Преимущества

• Высокая коммутационная способность - выдерживает 14 кА при КЗ, что гарантирует сохранность при аварийных режимах.
• Надёжная конструкция с несъёмной рукояткой исключает случайное снятие или потерю управления.
• Совместимость с кабелями большого сечения (до 150 мм2) снижает необходимость переходников.
• Климатическое исполнение УХЛ3 делает его пригодным для использования в холодных и влажных помещениях, включая открытые площадки с защитными кожухами.
• Фронтальная установка и стандартизованные габариты упрощают интеграцию в существующие щиты.

Ограничения применения

• Не предназначен для автоматического отключения - управление только ручное.
• Степень защиты IP00 требует обязательной установки внутрь металлического или пластикового щита; нельзя использовать на открытом воздухе без корпуса.
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно применять совместно с автоматическими выключателями или предохранителями.
• Не рекомендован для частого включения/выключения более 10–15 раз в час - возможен износ контактов.
• Отсутствие индикации положения - пользователь должен визуально контролировать состояние рычага.

Примеры использования

• Отключение питания станка перед заменой режущего инструмента.
• Автономный рубильник в распределительном щите цеха для проведения планового ТО.
• Аварийный отключающий элемент рядом с конвейером, доступный оператору.
• Разъединитель в системе питания группы насосов, где требуется визуальное подтверждение отключения.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 150 мм2 максимум. Использование провода большего сечения невозможно без доработки.
• Обеспечьте свободный доступ к рукоятке - она должна перемещаться без препятствий, даже при установленных кабелях.
• При сборке щита учтите габариты 172,5×162×124 мм - минимальный зазор вокруг устройства - 20 мм с каждой стороны.
• Для удобства обслуживания используйте этикетки с указанием “Отключено” / “Включено” возле рукоятки.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах и частых операциях. При наличии следов оплавления - замените устройство.
• Выключатель-разъединитель ВР32-35-А71250-250А-УХЛ3 не является заменой автомату - всегда применяйте его в паре с защитными аппаратами.
