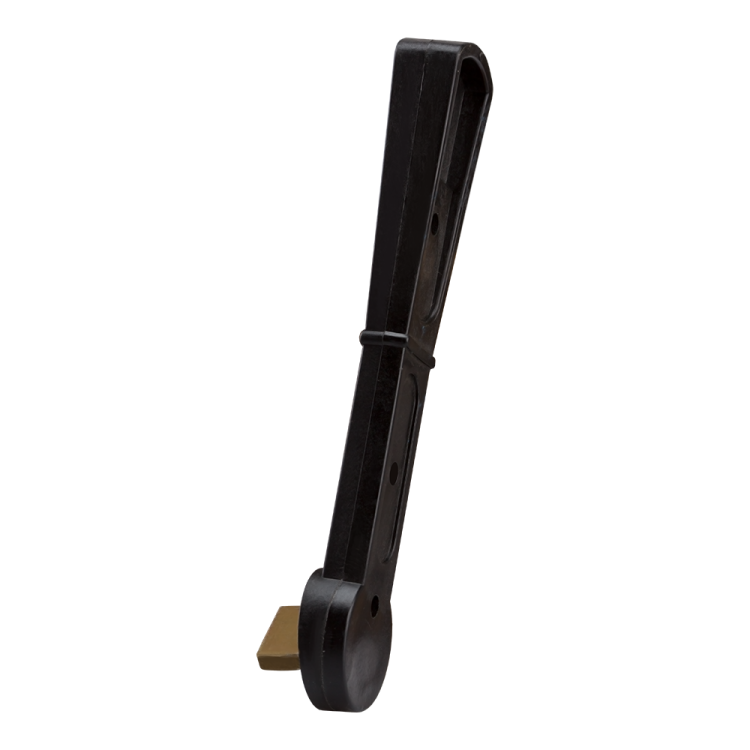

Рукоятка боковая смещенная ВР32-35/37-2Н-УХЛ3 КЭАЗ (Курский электроаппаратный завод) 250615

Рукоятка боковая смещенная ВР32-35/37-2Н-УХЛ3 от КЭАЗ предназначена для удобного ручного управления выключателями-разъединителями габарита 35/37. Эта модель обеспечивает надежное механическое соединение с аппаратом, позволяет выполнять операции даже в условиях ограниченного доступа благодаря смещённой форме, и соответствует требованиям эксплуатации в умеренно холодном климате.

Назначение и область применения

Рукоятка боковая смещенная ВР32-35/37-2Н-УХЛ3 используется для ручного переключения положений выключателей-разъединителей и силовых выключателей. Она применяется там, где требуется физическое воздействие на механизм - например, при обслуживании распределительных устройств, трансформаторных подстанций или промышленных панелей. Подходит для установки на аппаратах серий ВА04, ВА51, ВА57.

Технические характеристики

• Тип изделия: рукоятка боковая смещенная
• Совместимость: выключатель-разъединитель, силовой разъединитель, силовой выключатель (габарит 35/37)
• Способ монтажа: крепление непосредственно на аппарат
• Наличие оси: да - обеспечивает поворотное движение
• Тип подключения: винтовой - фиксация через болты на штоке аппарата
• Цвет: черный
• Климатическое исполнение: УХЛ3 - допустимо использование при температуре от −40 C до +40 C, в помещениях с повышенной влажностью

Совместимость и монтаж

Рукоятка ВР32-35/37-2Н-УХЛ3 совместима только с аппаратами габарита 35/37 из серии ВА04, ВА51, ВА57. Монтируется непосредственно на выходной шток устройства. Для установки необходимо совместить отверстия на корпусе рукоятки с отверстиями на штоке и закрепить с помощью винтов. Перед монтажом проверьте соответствие диаметра штока и формы крепления - несовпадение исключает возможность установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 15150 по климатическому исполнению УХЛ3. Конструкция предотвращает случайное включение за счет жесткой фиксации в крайних положениях. Нельзя использовать рукоятку для принудительного перемещения механизма при наличии противодействия - это может привести к деформации или поломке.

Преимущества

• Смещенная форма позволяет работать с рукояткой в условиях плотной компоновки оборудования - не требует свободного пространства перед собой
• Жесткая винтовая фиксация снижает риск самопроизвольного отсоединения во время работы
• Черный цвет обеспечивает хорошую видимость и долговечность покрытия
• Оснащена осью - обеспечивает плавный и контролируемый поворот

Ограничения применения

• Не подходит для автоматических систем - предназначена исключительно для ручного управления
• Не рекомендуется применять на аппаратах других габаритов (например, 32 или 40) - не будет фиксироваться
• Запрещено использовать в качестве рычага для усилия выше нормированного - возможна поломка внутреннего механизма
• Не предназначен для эксплуатации вне помещений без защиты от прямых осадков

Примеры использования

• Переключение режима питания на щите распределения в цехе
• Отключение секции для техобслуживания на подстанции
• Работа с выключателем-разъединителем в ящике с ограниченным зазором между соседними аппаратами

Практические советы

• Перед установкой убедитесь, что шток аппарата чистый и не имеет следов коррозии - это влияет на надежность крепления
• При затяжке винтов используйте момент, указанный в руководстве к оборудованию - переусиливать нельзя
• Если рукоятка ВР32-35/37-2Н-УХЛ3 используется часто, периодически проверяйте состояние винтов и наличие люфта
• Для удобства эксплуатации можно пометить положения «ВКЛ» и «ОТКЛ» на корпусе рядом с рукояткой
