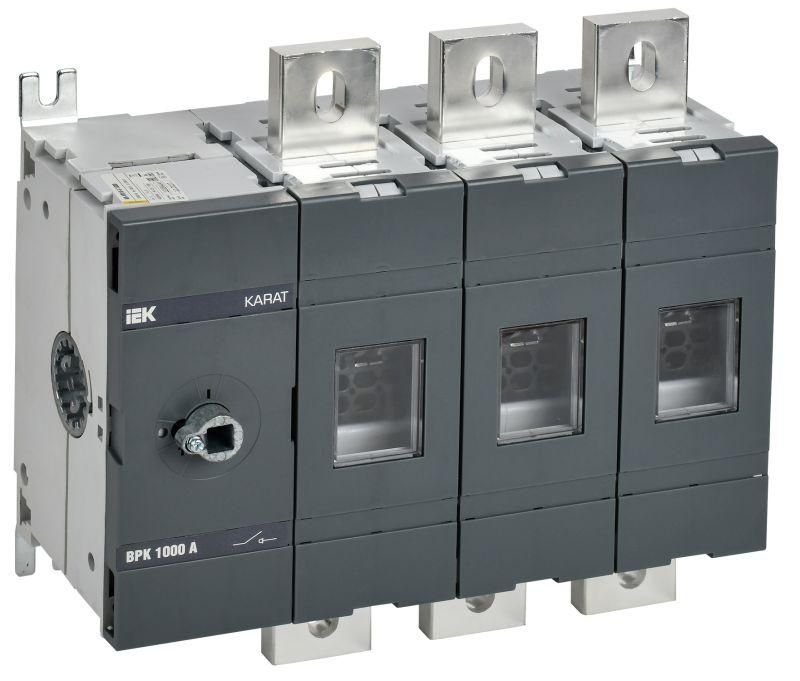

Выключатель-разъединитель ВРК без рукоятки управления 3P 1000А KARAT - KA-VR10-3-1000 IEK

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 1000 А от бренда IEK (ИЭК), артикул ka-vr10-3-1000, предназначен для безопасного отключения и включения электрических цепей под нагрузкой в промышленных распределительных щитах. Это базовая модель серии KARAT, рассчитанная на высокие токи и надёжную работу в жестких условиях.

Назначение и область применения

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 1000 А используется для ручного отключения и включения электрических цепей под нагрузкой. Он обеспечивает физическое разрывание цепи, что необходимо для обслуживания, ремонта или аварийного отключения оборудования. Применяется в промышленных распределительных щитах, на объектах нефтегазовой отрасли, энергетики, коммерческой недвижимости и сельского хозяйства. Подходит для работы с тяжёлой техникой: станками, насосными группами, конвейерами, системами вентиляции.

Технические характеристики

• Количество полюсов: 3 - позволяет управлять трёхфазной сетью
• Номинальный ток: 1000 А - способен работать с большими нагрузками, типичными для промышленных потребителей
• Номинальное напряжение изоляции: 1000 В - допустимо использование в сетях до 1000 В переменного тока
• Условный ток короткого замыкания: 80 кА - выдерживает кратковременные сверхтоки при КЗ без разрушения
• Номинальная мощность при 400 В (AC-23): 1 кВт - указывает на предельную активную нагрузку, которую можно отключить под рабочим током
• Тип элемента управления: кнопка/рукоятка поворотная - управление осуществляется внешним механизмом, сам прибор не имеет собственной рукоятки
• Тип монтажа: фронтальный - устанавливается в переднюю часть шкафа, доступ к контактам с лицевой стороны
• Тип присоединения: болтовое - провода крепятся гайками и болтами, требует точного момента затяжки
• Габаритные размеры: 330×216×160 мм - компактный формат для плотной укладки в щитах
• Степень защиты IP00 - отсутствие защиты от пыли и воды; требуется установка внутри закрытых щитов
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и регулярного осмотра
• Количество вспомогательных контактов: 0 - не имеет сигнализационных или блокировочных контактов

Совместимость и монтаж

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 1000 А монтируется исключительно в распределительный щит. Установка выполняется фронтально - корпус выступает вперёд, а клеммы находятся сзади. Для подключения используются болтовые зажимы: рекомендуется применять медные многожильные или одножильные провода сечением, соответствующим току 1000 А (обычно 120–185 мм2). Монтаж возможен только в щитах с достаточным свободным местом и принудительной вентиляцией. Поскольку устройство не имеет рукоятки, для управления им необходим внешний привод (например, рычаг через механическую связь или дистанционный привод).

Безопасность и стандарты

Выключатель-разъединитель ВРК без рукоятки управления 3 полюса 1000 А соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Обеспечивает функциональную безопасность при отключении под нагрузкой, но не защищает от перегрузок или КЗ - эти задачи возлагаются на автоматические выключатели или предохранители. Отсутствие степени защиты IP00 требует обязательного размещения в герметичных или закрытых щитах с запирающимися дверями. Недопустимо использование вне электрошкафов!

Преимущества

• Высокая коммутационная способность - выдерживает 80 кА КЗ, что делает его надёжным даже в сложных сетях
• Простая и прочная конструкция - минимум деталей снижает риск отказа
• Долгий срок службы - 15 лет при правильной эксплуатации
• Подходит для частых операций включения/отключения - оптимален для технологических процессов
• Совместим с другими изделиями серии KARAT - легко интегрируется в унифицированные щиты

Ограничения применения

• Не предназначена для самостоятельного управления - требует внешнего привода или рукоятки, установленной на двери щита
• IP00 - нельзя использовать в открытых помещениях, на улице, в сырых или пыльных средах
• Нет вспомогательных контактов - невозможно реализовать блокировки, сигналы состояния или интерфейсы с АСУ ТП
• Не является защитным аппаратом - не отключает при перегрузках, только при ручном воздействии
• Мощность 1 кВт при 400 В - это справочное значение для класса AC-23; реальная нагрузка зависит от типа устройства (двигатели, нагреватели и т.д.)

Примеры использования

• Отключение питания крупного станка с ЧПУ перед техобслуживанием
• Разъединение секции конвейера в пищевой промышленности
• Обеспечение безопасности при работе с насосной станцией в нефтепереработке
• Ручное отключение группы освещения в административном здании
• Переключение резервного питания в системах бесперебойного электроснабжения

Практические советы

• При монтаже проверьте момент затяжки болтов - слишком слабый контакт вызывает перегрев, слишком сильный - повреждает клемму
• Убедитесь, что в щите есть место для открывания двери при установленном выключателе - габариты 330×216×160 мм требуют свободного пространства спереди
• Для управления используйте только сертифицированные внешние приводы совместимые с конструкцией IEK
• Регулярно осматривайте контакты на наличие окисления, особенно при больших токах - чистка и смазка термостойкой paste продлевают жизнь
• Если нужна сигнализация положения или блокировка - выбирайте версию с вспомогательными контактами (не доступна в этой модификации)
• Не путайте этот прибор с автоматическим выключателем - он не защищает, а лишь разъединяет. Защиту обеспечивают другие устройства в цепи.
