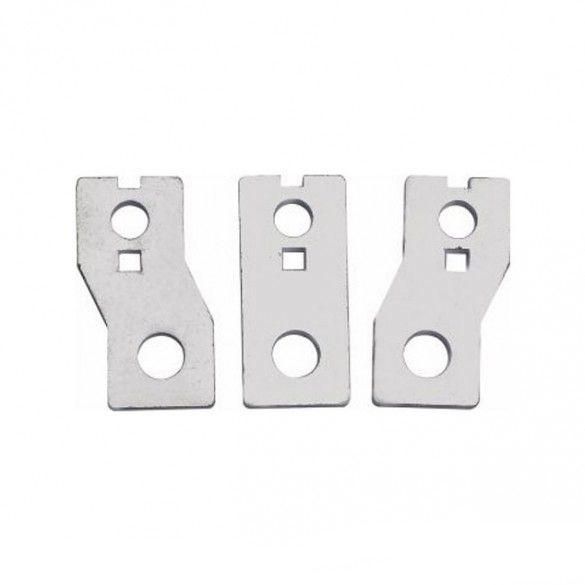

Внешний вывод для переднего присоединения NXM-160 3P/4P R CHINT 900402

Внешний вывод для переднего присоединения NXM-160 3P/4P (R) от CHINT предназначен для удобного и безопасного подключения силовых кабелей к автоматическим выключателям серии NXM-160 с передним монтажом. Этот элемент обеспечивает надёжный контакт и упрощает обслуживание распределительных щитов.

Назначение и область применения

Внешний вывод для переднего присоединения NXM-160 3P/4P (R) используется для соединения входных или выходных кабелей с автоматическими выключателями CHINT NXM-160, когда установка выполняется с фронта шкафа. Подходит для трёхфазных (3P) и четырёхпроводных (4P) систем. Применяется в промышленных и коммерческих распределительных устройствах, где важна скорость замены, доступность контактов и компактная сборка.

Технические характеристики

• Количество полюсов: 3P или 4P
• Тип присоединения: переднее (фронтальное)
• Совместим с автоматами серии NXM-160
• Максимальный ток: до 160 А (по классу выключателя)
• Работает при температуре от -5C до +40C
• Степень защиты корпуса: IP20 (защита от прикосновений к токоведущим частям)

Совместимость и монтаж

Внешний вывод для переднего присоединения NXM-160 3P/4P (R) совместим исключительно с автоматическими выключателями CHINT NXM-160. Устанавливается на лицевую сторону аппарата перед закреплением в DIN-рейке. Монтаж требует предварительной подготовки кабельных вводов - провода должны иметь подходящий наконечник (например, НШВИ или НШКИ) и соответствовать сечению, допустимому для NXM-160 (до 50 мм2 для медных жил). После установки вывод плотно защёлкивается на выключатель; проверьте надёжность фиксации рукой перед включением питания.

Безопасность и стандарты

Произведён в соответствии с требованиями IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает изоляцию токоведущих частей и предотвращает случайное прикосновение при работе с щитом. Не предназначен для работы во взрывоопасных зонах или средах с высокой коррозионной активностью.

Преимущества

• Ускоряет замену выключателей - не требуется переподключение кабелей при снятии автомата
• Обеспечивает чёткую организацию проводки внутри шита
• Снижает риск ошибок при подключении благодаря стандартизированному интерфейсу
• Поддерживает одновременную работу нескольких аппаратов в одном ряду без перегрузки пространства

Ограничения применения

• Не применяется с другими сериями автоматических выключателей - даже аналогичными по току
• Не рассчитан на внешнюю эксплуатацию - не имеет защиты от воды, пыли или механических повреждений вне шкафа
• Запрещено использовать при напряжении выше 690 В переменного тока
• Не рекомендован для цепей с высокими импульсными нагрузками без дополнительной защиты

Примеры использования

• Промышленные станки с автономным питанием через автоматы NXM-160
• Щитовые помещения на заводах, где часто меняются модули управления
• Коммерческие объекты с многоступенчатой защитой - торговые центры, офисные здания
• Аппараты в распределительных пунктах, где требуется быстрый доступ к контактам для диагностики

Практические советы

• Перед установкой убедитесь, что выключатель NXM-160 полностью отключен и обесточен
• Используйте только кабели с медными жилами - алюминиевые не совместимы
• Проверяйте соответствие сечения кабеля и наконечника - слишком крупный наконечник не войдёт в зажим
• При использовании 4P версии следите за правильным подключением нулевого провода - он не является защитным
• Храните запасные внешние выводы NXM-160 3P/4P (R) в сухом месте - они чувствительны к влаге и пыли
