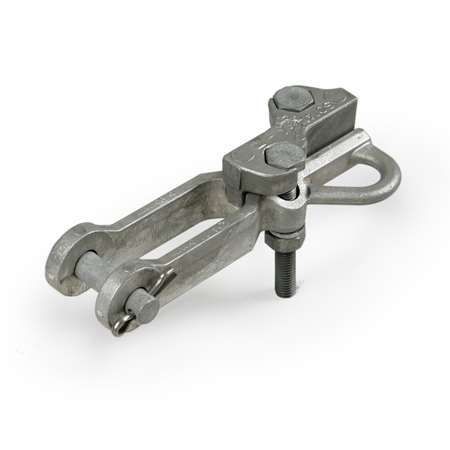

Зажим анкерный для несущего проводника СИП-1 16-95 мм² | SO141 Ensto

Зажим анкерный для несущего проводника СИП-1 16–95 мм2 от Ensto (арт. so141) предназначен для надёжного закрепления и натяжения самонесущего изолированного провода на опорах воздушных линий электропередачи. Он сочетает прочность, долговечность и соответствие требованиям эксплуатации в суровых климатических условиях.

Назначение и область применения

Зажим анкерный для несущего проводника СИП-1 16–95 мм2 используется для крепления провода на анкерных, угловых и концевых опорах линий электропередачи напряжением до 1000 В. Его задача - передавать механическую нагрузку от натяжения провода на опору, сохраняя целостность изоляции и исключая проскальзывание. Применяется в сетях городской и сельской электроснабжения, где требуется установка СИП-1 с сечением от 16 до 95 мм2.

Технические характеристики

• Тип системы: СИП-1
• Максимальное сечение проводника: 95 мм2
• Минимальное сечение проводника: 16 мм2
• Тип зажима: натяжной, клиновый
• Предельная нагрузка: 25,1 кН
• Рабочее напряжение: до 1000 В
• Материал жилы провода: алюминий
• Диапазон рабочих температур: от –60 C до +50 C
• Стойкость к УФ-излучению: да
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Зажим совместим только с проводниками типа СИП-1, имеющими алюминиевую жилу и изоляцию из светостабилизированного полиэтилена. Для монтажа необходимо:

• Подобрать зажим точно по сечению провода - не допускается использование для проводов меньше 16 мм2 или больше 95 мм2;
• Зафиксировать зажим на опоре через металлический трос или штыревой болт; он не предназначен для прямого крепления к деревянным или бетонным опорам без дополнительных элементов;
• Не перегибать провод внутри зажима - радиус изгиба должен соответствовать нормам ГОСТ Р МЭК 60865-1;
• Перед затяжкой проверить положение клина - он должен плотно прилегать к жиле без перекосов.

Безопасность и стандарты

Зажим анкерный для несущего проводника СИП-1 16–95 мм2 соответствует требованиям безопасности для высоковольтных линий. Конструкция исключает контакт между токоведущей частью и корпусом, что снижает риск пробоя. Соответствует принципам проектирования, принятым для оборудования распределительных сетей напряжением до 1 кВ.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 25,1 кН, достаточную для длинных пролётов и зимних нагрузок от гололёда;
• Устойчивость к экстремальным температурам - работает даже при –60 C, что важно для регионов Сибири и Дальнего Востока;
• Защита от старения под воздействием UV - материал не хрупнеет и не трескается под длительным солнечным светом;
• Простая конструкция - не требует специальных инструментов для установки, легко обслуживается;
• Долгий срок службы - гарантия 5 лет подтверждает надёжность материалов и сборки.

Ограничения применения

• Не для многожильных проводов других типов (например, СИП-2, СИП-4);
• Не предназначены для работы при постоянном нагреве выше +50 C - возможна деформация пластиковых деталей;
• Не рекомендован для установки на опорах с частыми колебаниями или вибрационными нагрузками без демпферов;
• Не следует использовать в качестве поддерживающего зажима - только для натяжения;
• Не допускается применение с медными проводами - материал клиньев рассчитан на алюминий.

Примеры использования

• Крепление СИП-1 на конце линии перед входом в дом или трансформаторную будку;
• Фиксация провода на повороте трассы, где возникают значительные продольные усилия;
• Установка на крайние опоры вдоль дорог или железных путей, где необходима повышенная надёжность;
• Обустройство временных линий питания на объектах строительства при использовании СИП-1.

Практические советы

• Перед монтажом осмотрите внутреннюю поверхность зажима - наличие царапин или грязи может вызвать проскальзывание провода;
• При работе с проводом большого сечения (70–95 мм2) используйте два человека - один держит провод, второй затягивает зажим равномерно;
• Проверьте после монтажа свободный ход провода в зажиме - он не должен двигаться, но и не должен быть пережат;
• При замене старого зажима всегда проверяйте состояние самого провода - возможно, износ произошёл именно там, где был установлен прежний зажим;
• Храните запасные зажимы в сухом месте - хотя они защищены от УФ, влага может попасть внутрь при длительном контакте с грунтом.
