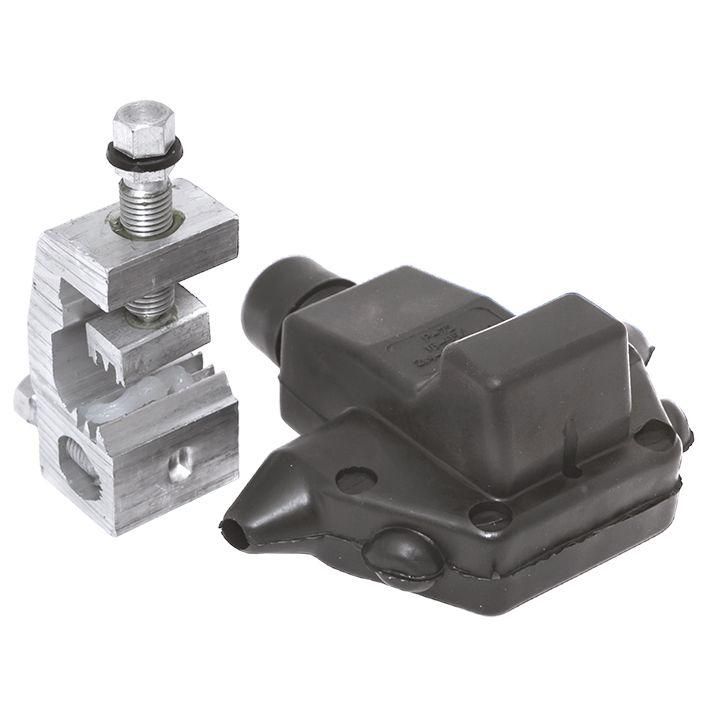

Зажим ответвительный влагозащищенный P72 16-95 мм2 / 2х4-54,6 EKF PROxima | p-72

Зажим ответвительный влагозащищенный P72 16-95 мм2 / 2х4-54,6 мм2 от EKF позволяет безопасно выполнять ответвление тока от основной воздушной линии без её демонтирования - идеально для ремонта, модернизации и подключения новых нагрузок в условиях открытой сети.

Назначение и область применения

Зажим ответвительный влагозащищенный P72 16-95 мм2 / 2х4-54,6 мм2 используется для создания электрического соединения между магистральным проводником и одним или двумя ответвительными проводами. Применяется в воздушных линиях электропередачи напряжением до 1 кВ, особенно там, где требуется быстрый доступ к линии без ее отключения - например, при подключении частных домов, освещения, оборудования на участках или замене старых ответвлений.

Технические характеристики

• Поперечное сечение магистрали: 16–95 мм2 (допускается работа с алюминиевыми проводами указанного сечения)
• Сечение ответвительных проводов: до 54,6 мм2 каждый (возможно одновременное подключение двух проводов)
• Материал магистрали и ответвления: алюминий
• Материал корпуса: полиамид с алюминиевыми контактными деталями
• Покрытие: оцинкованное - повышает коррозионную стойкость
• Изоляция: да - полностью герметичная, предохраняет от внешнего воздействия
• Рабочая температура: от −60 C до +50 C - подходит для сурового климата
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

Зажим ответвительный влагозащищенный P72 16-95 мм2 / 2х4-54,6 мм2 совместим только с алюминиевыми проводами. Для установки:

• На магистральном проводе - не требует зачистки изоляции; зажим прокалывает её автоматически при затяжке болта;
• На ответвительных проводах - обязательно удалите изоляцию с концов перед подключением;
• Обязательно используйте защитный кожух, входящий в комплект - он закрывает все металлические части после монтажа;
• Не допускается использование с медными проводами - риск оксидирования и плохого контакта;
• Подключение второго ответвителя выполняется через второй болт на боковой стороне - можно менять нагрузки без снятия зажима с линии.

Безопасность и стандарты

Проект соответствует требованиям к устройствам для ответвления в распределительных сетях до 1 кВ. Наличие изоляции, защитного кожуха и термостойких материалов снижает риск поражения током и возгорания. Устройство прошло испытания на долговечность при циклах нагрева и механических нагрузок. Гарантия 84 месяца подтверждает соответствие нормам безопасности ЕЭК и ГОСТ Р МЭК 61238-1.

Преимущества

• Установка без отключения питания - экономия времени и средств на организацию работ
• Две точки подключения - возможность обслуживать две нагрузки с одного места
• Автоматический контроль усилия затяжки - срыв головки болта гарантирует правильный момент без необходимости измерений
• Защитная смазка на контактах - препятствует окислению и увеличивает срок службы соединения
• Стойкость к UV-излучению и экстремальным температурам - работает даже в Арктике и жарком юге
• Цельнолитой корпус - исключает попадание воды, пыли и грязи внутрь

Ограничения применения

• Не применяйте с медными проводами - материал контактов рассчитан только на алюминий
• Не рекомендован для силовых кабелей с бумажной или маслонаполненной изоляцией - возможна деформация
• Не предназначены для постоянной работы при температуре выше +50 C - риск потери прочности материала
• Не следует использовать в местах с повышенной вибрацией без дополнительной фиксации - хотя сам зажим надежен, вся система должна быть механически укреплена
• Не допускается повторное использование после срыва болта магистрали - один раз затянут, всегда остается в работе

Примеры использования

• Подключение нового светового столба к существующей ЛЭП в деревне
• Добавление энергопринимающего устройства на промышленном объекте без остановки производства
• Переход с одиночного на двойное питание для насосной станции
• Ремонт аварийного ответвления в зимний период - возможно выполнение работ при минусовых температурах

Практические советы

• Перед монтажом проверьте сечение магистрального провода - оно должно точно попадать в диапазон 16–95 мм2
• Чистые концы ответвительных проводов - обязательны! Грязь или остатки изоляции нарушают контакт
• При использовании двух ответвлений - равномерно затягивайте оба болта, чтобы избежать перекоса
• Проверяйте плотность посадки кожуха - он должен легко защелкиваться и не шататься
• При длительной эксплуатации в соленом воздухе (прибрежные районы) дополнительно контролируйте состояние покрытия каждые 2 года
• Зажим P72 от EKF - не заменяемый элемент. После срабатывания болта заменяйте весь зажим целиком
