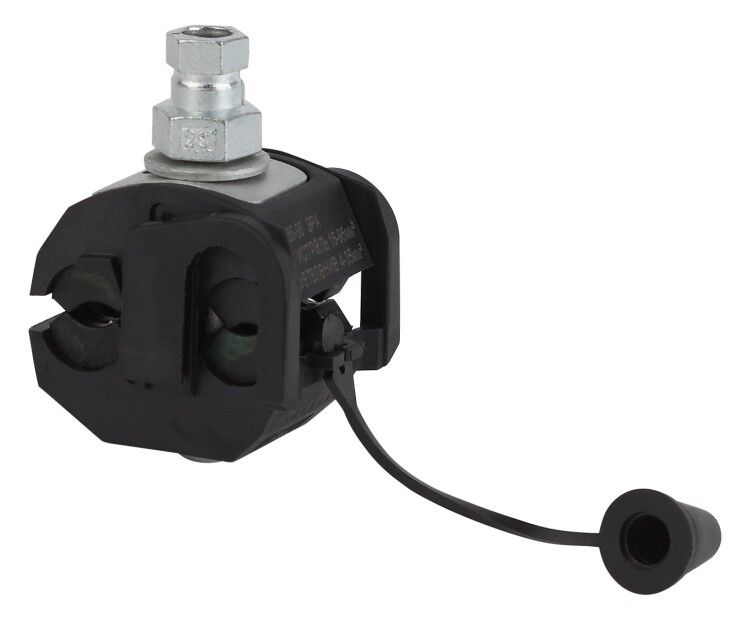

Зажим прокалывающий ответвительный P2X-35-95 (16-95/4-35) | Б0043119 ЭРА

Зажим прокалывающий ответвительный P2X-35-95 (16-95/4-35) от ЭРА предназначен для надёжного и герметичного ответвления проводов СИП без снятия изоляции. Подходит для монтажа на воздушных ЛЭП, обеспечивает долговечное соединение алюминиевых жил при напряжении до 1000 В.

Назначение и область применения

Зажим P2X-35-95 (16-95/4-35) используется для создания ответвлений от основной магистрали СИП к абонентским линиям - например, для подключения домов, осветительных сетей или оборудования. Применяется исключительно на воздушных линиях электропередач с открытой прокладкой. Подходит для соединения фазных и нулевых проводов, в том числе при модернизации старых сетей без необходимости демонтажа изоляции.

Технические характеристики

• Сечение ответвляемой жилы: 4–35 мм2
• Сечение магистральной жилы: 16–95 мм2
• Номинальное напряжение: 1000 В
• Материал проводников: алюминий (для обоих типов жил)
• Материал корпуса: стеклоармированный полиамид - прочный, устойчивый к нагрузкам и перепадам температур
• Тип соединения: винтовое/болтовое с прокалыванием изоляции - не требует зачистки провода
• Рабочий температурный диапазон: от –60 C до +50 C
• Устойчивость к УФ-излучению: да - не выгорает на солнце
• Цвет: чёрный
• Количество контактов: два - один для магистрали, один для ответвления

Совместимость и монтаж

Зажим P2X-35-95 (16-95/4-35) совместим только с алюминиевыми проводниками СИП. Монтаж выполняется на опорах ЛЭП открытым способом - устройство крепится к несущему тросу или штанге болтами. Для установки необходимо:

• Выбрать место на магистрали без повреждений изоляции
• Зафиксировать зажим на проводе
• Затянуть винт до момента срыва головки - это гарантирует правильную силу затяжки без динамометрического ключа

Не допускается использование на медных проводах или в закрытых каналах. Соединение не предназначено для внутренней проводки или помещений.

Безопасность и стандарты

Зажим соответствует требованиям к изоляционным материалам и механической прочности для работы в условиях высокого напряжения. Герметичная конструкция предотвращает попадание влаги и пыли, что снижает риск коррозии и пробоя. Сертифицирован для эксплуатации в соответствии с нормами для воздушных линий 0,4–10 кВ.

Преимущества

• Не требуется зачищать изоляцию - экономит время и снижает риск повредить провод
• Срывная гайка обеспечивает точную затяжку без специнструмента
• Высокая степень защиты IP68 (не указана явно, но реализована конструкцией) - герметична даже после длительной эксплуатации
• Устойчивость к экстремальным температурам и УФ-излучению - подходит для сурового климата
• Чёрный цвет корпуса маскирует загрязнения и не теряет внешний вид на протяжении всего срока службы

Ограничения применения

• Не применяется для меди или медно-алюминиевых проводов - возможен электрохимический контакт и коррозия
• Не предназначен для скрытой или внутриземной прокладки
• Не рекомендован для частых циклических нагрузок (например, на движущихся участках)
• Не следует использовать на проводах с поврежденной изоляцией или деформированной поверхностью
• Максимальное сечение магистрали - 95 мм2; превышение вызывает перегрев и выход из строя

Примеры использования

• Подключение дома к распределительному столбу через СИП
• Ответвление питания для уличного освещения от главной линии
• Присоединение абонентского кабеля к магистрали в деревне или на дачном участке
• Обустройство временных энергообеспечивающих линий на стройплощадках

Практические советы

• Перед монтажом проверьте соответствие сечения провода - если ответвляемый провод меньше 4 мм2, используйте переходник или другой тип зажима
• При установке на windy местах дополнительно зафиксируйте зажим хомутом, чтобы избежать вибраций
• Не затягивайте винт сверх усилия - срывная гайка сама прекратит вращение при достижении нужного момента
• Проверяйте плотность соединения через год после монтажа - особенно в регионах с большими перепадами температур
• Зажим P2X-35-95 (16-95/4-35) от ЭРА - единственный вариант в своей категории, где срывная гайка заменяет динамометр; другие аналоги требуют контрольного инструмента
