Муфта соединительная 3 СТП 10 (25-50) с соединителями | ka50020310 ЗЭТАРУС

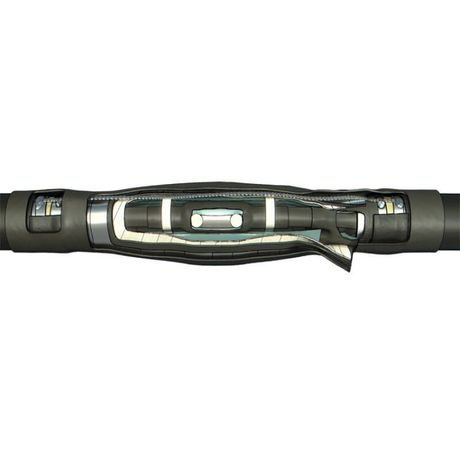

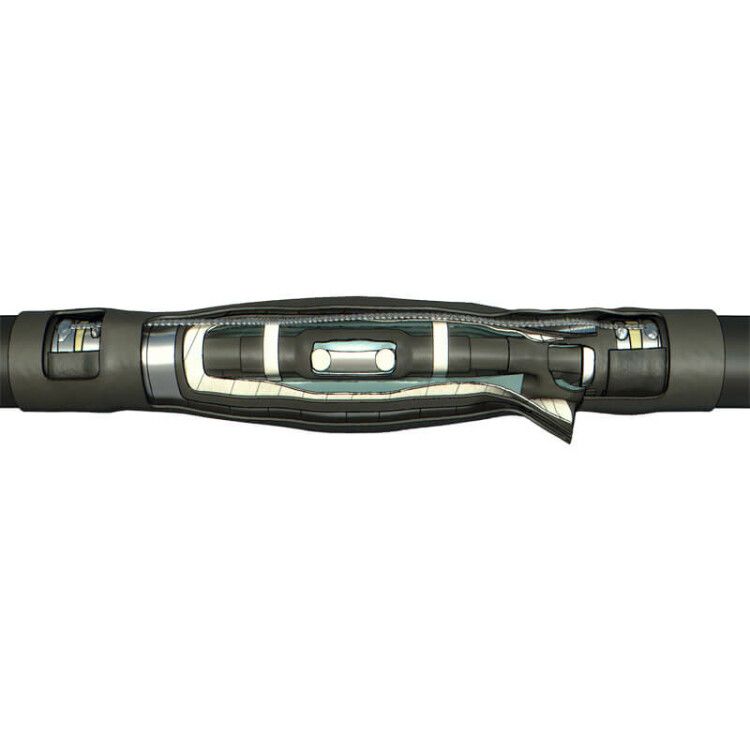

Муфта кабельная соединительная 10 кВ 3 СТП 10 (25-50) с соединителями - это термоусаживаемая соединительная муфта от бренда ЗЭТАРУС, предназначенная для надёжного соединения трёхжильных кабелей с бумажной или пластиковой изоляцией на напряжение до 10 кВ. Артикул ka50020310 обеспечивает готовое решение для ремонта и прокладки кабельных линий в любых условиях.

Назначение и область применения

Муфта 3 СТП-10 используется для соединения силовых кабелей с бумажной маслопропитанной или пластиковой изоляцией при выполнении ремонтных работ, модернизации кабельных сетей или прокладке новых линий. Подходит для установки как в грунте, так и на воздушных участках трасс - на опорах, в колодцах, внутри помещений. Не требует соблюдения перепада высот, что делает её универсальной для городских, промышленных и энергообъектов.

Технические характеристики

• Номинальное напряжение: 6/10 кВ
• Количество жил: 3
• Сечение проводника: 25–50 мм2
• Тип изделия: Соединительная муфта
• Способ монтажа: Термоусадка (нагрев феном)
• Тип подключения: Винтовой (болтовые соединители)
• Материал корпуса: Полимер термоусаживаемый
• Изоляция совместима с: Бумажной и пластиковой
• Рабочая температура: От –50 C до +50 C
• Электрическая прочность изоляции: ≥20 кВ/мм

Совместимость и монтаж

Муфта 3 СТП-10 рассчитана на работу с кабелями типа ААБл, АСБ, ВВГ, NYM и аналогичными с бумажной или ПВХ-изоляцией. Для монтажа требуется тепловентилятор (термофен) с регулируемой температурой. Процедура включает:

• Подготовку концов кабеля (удаление внешней оболочки, разделку жил)
• Фиксацию соединителей 4СБ на жилах (медных или алюминиевых)
• Надевание термоусаживаемых манжет и перчаток с клеевым слоем
• Равномерный нагрев до плотной усадки всех элементов
• Закрепление заземления через пружинки ППД и терки

Не допускается использование муфты без полного прогрева - недостаточная усадка снижает герметичность и изоляционные свойства.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 31983-2012 и другим нормам для кабельных соединений на напряжение до 10 кВ. Компоненты имеют сертифицированную электрическую прочность и устойчивость к длительным нагрузкам. Клей и материал перчаток не поддерживают горение и не выделяют токсичных веществ при работе.

Преимущества

• Высокая степень защиты IP67 благодаря герметизации термоусадкой
• Стойкость к влаге, маслу, химическим реагентам и перепадам температур
• Автоматическое выравнивание электрического поля за счёт спецгерметика
• Механическая прочность усиленна межфазной распоркой
• Универсальность: один тип муфты работает с медью и алюминием
• Встроенный комплект заземления исключает необходимость докупать детали

Ограничения применения

• Не для кабелей с металлической оболочкой (например, ААШв) без предварительной подготовки
• Не рекомендовано применение при температурах ниже –50 C во время монтажа - материал становится хрупким
• Требуется точное соответствие сечению кабеля: 25–50 мм2; меньшие или большие жилы не подходят
• Нельзя использовать в местах постоянного контакта с открытым пламенем или сверхвысокими температурами (>+80 C)

Примеры использования

• Ремонт поврежденного участка кабельной линии 10 кВ в подземном колодце
• Соединение двух секций кабеля при прокладке новой линии на промплощадке
• Обустройство ответвлений в цехах с повышенной влажностью (водоканал, заводы)
• Замена старой муфты в распределительной подстанции

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля попадало точно в диапазон 25–50 мм2 - даже +-2 мм2 может вызвать плохую усадку
• Используйте только профессиональный термофен с равномерным потоком тепла - бытовые модели часто дают перегрев
• При работе с алюминиевыми жилами обязательно протирайте контакты перед установкой соединителя 4СБ - оксидная плёнка снижает проводимость
• Проверяйте целостность термоусаживаемых трубок до начала работы - малейший порез нарушает герметичность
• После монтажа сделайте контрольный осмотр: все элементы должны быть полностью усажены, без пузырей и щелей
• Заземление всегда подключайте первым - это обязательное условие безопасности при последующих операциях
