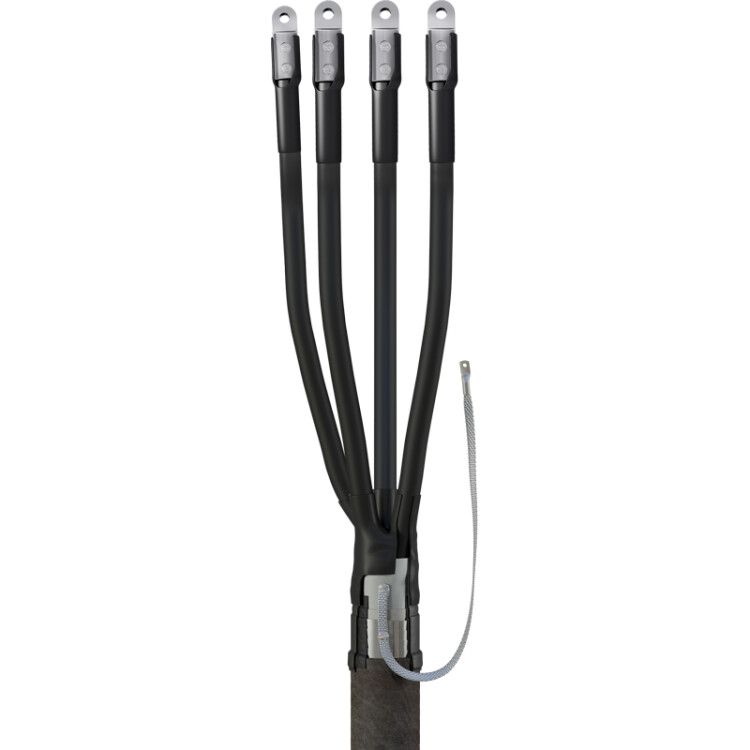

Муфта кабельная концевая 4 КВ(Н)Тп-1 25-50 мм² с наконечниками ЗЭТАРУС (Завод электротехнической арматуры) zeta20808

Муфта кабельная концевая 4 КВ(Н)Тп-1 (25-50) с наконечниками (полиэтилен/бумага) от ЗЭТАРУС - это готовый комплект для герметичного оконцевания четырёхжильных силовых кабелей с бумажной или полиэтиленовой изоляцией на напряжение до 1 кВ. Подходит для установки внутри помещений и на улице, обеспечивает надёжное соединение и заземление оболочки кабеля.

Назначение и область применения

Муфта 4 КВ(Н)Тп-1 (25-50) используется для завершения кабельных линий - то есть для создания безопасного и защищённого конца кабеля, который будет подключаться к оборудованию, распределительному щиту или другому устройству. Применяется там, где важно исключить попадание влаги, пыли и механические повреждения на место соединения. Особенно удобна, когда невозможно точно определить тип изоляции кабеля - она совместима как с бумажной, так и с полиэтиленовой изоляцией.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Сечение кабеля: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Материал изоляции кабеля: пропитанная бумага / полиэтилен
• Материал оболочки муфты: полиолефин
• Защитный покров: да (повышает механическую прочность)
• Диапазон рабочих температур: от –60 C до +50 C
• Гарантийный срок: 54 месяца
• Наличие наконечников: да (алюминиевые, с болтовыми соединениями и срывающимися головками винтов)
• Тип изделия: концевая муфта

Совместимость и монтаж

Муфта 4 КВ(Н)Тп-1 (25-50) рассчитана на кабели с четырьмя токоведущими жилами и заземляющей жилой (или броней). Наконечники позволяют подключать как алюминиевые, так и медные жилы - достаточно просто затянуть винт. Монтаж выполняется в три этапа:

1. Подготовка кабеля: снятие внешней оболочки, разделка жил, удаление изоляции на нужную длину.
2. Надевание комплекта: термоусаживаемая перчатка одевается на основную часть кабеля, затем - термотрубки на каждую жилу.
3. Усадка: прогрев феном до равномерного сжатия материала - клей внутри активируется и создаёт герметичный слой.

В комплект входят элементы для заземления оболочки кабеля - можно выбрать паяный или непаяный способ присоединения заземляющего провода.

Безопасность и стандарты

Муфта соответствует требованиям к изоляции и герметизации для работы в условиях повышенной влажности и экстремальных температур. Гарантированная долговечность - 54 месяца - подтверждает соответствие нормам для промышленного оборудования. Защитный покров снижает риск повреждения при транспортировке и монтаже. IP-класс защиты не указан, однако материал и конструкция обеспечивают защиту от пыли и влаги в соответствии с применением на открытом воздухе.

Преимущества

• Не требует точного знания типа изоляции кабеля - работает с бумажной и полиэтиленовой изоляцией.
• Встроенные наконечники ускоряют монтаж и исключают необходимость отдельного крепления контактов.
• Термоусаживаемая конструкция обеспечивает плотное прилегание без воздушных полостей - минимизирует риск пробоя.
• Высокая устойчивость к холоду - сохраняет эластичность даже при –60 C.
• Защитный покров увеличивает срок службы при механическом воздействии.

Ограничения применения

• Не предназначен для кабелей с напряжением выше 1 кВ - использование на более высоких напряжениях недопустимо.
• Не рекомендуется для кабелей с сечением менее 25 мм2 или более 50 мм2 - возможны проблемы с герметичностью и механической нагрузкой.
• Требуется источник тепла (термофен) для монтажа - нельзя использовать без него.
• Не подходит для кабелей с металлической оболочкой, если не предусмотрен правильный способ заземления через входящую арматуру.

Примеры использования

• Оконцевание кабеля перед подключением к электродвигателю на производстве.
• Завершение линии питания конвейера на открытой площадке.
• Подключение кабеля к распределительному щиту в цеху с высокой влажностью.
• Монтаж в холодном регионе - например, на объектах Сибири или Дальнего Востока.

Практические советы

• Перед монтажом проверьте, что сечение кабеля действительно находится в пределе 25–50 мм2 - пере- или недо-сечение снижают надёжность.
• При работе с медным кабелем используйте наконечники как есть - они совместимы, но убедитесь, что винт затянут с усилием, указанным в инструкции.
• Не допускайте перегрева при усадке - перегрев может повредить изоляцию жил. Лучше нагревать равномерно, начиная с середины перчатки.
• При установке на улице убедитесь, что место монтажа не подвержено постоянному прямому воздействию воды - хотя муфта защищена, длительное затопление не предусмотрено.
• Храните муфту в сухом месте при температуре от –20 C до +30 C - не замораживайте и не выставляйте на солнце.
