Дифференциальные автоматы 2P, 25A, Idn-100mA, тип A - 7000623 Legrand

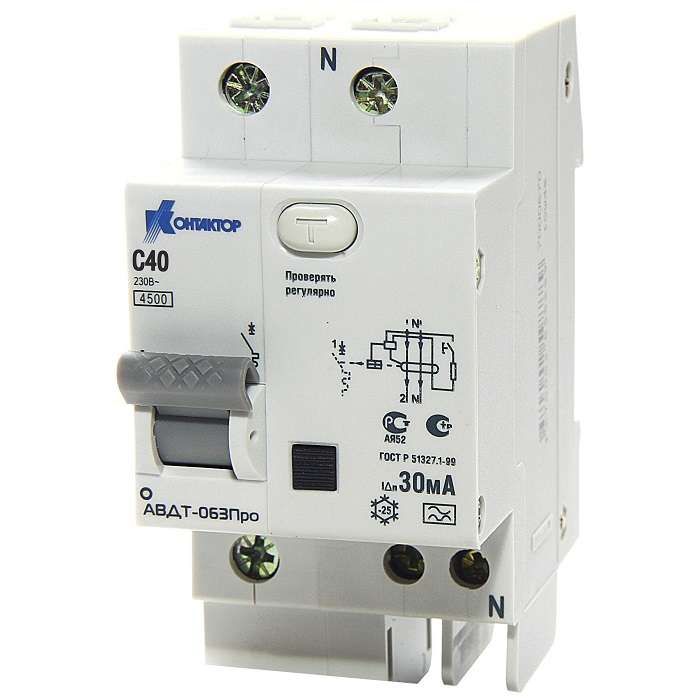

Автоматический выключатель дифференциального тока АД-063Про — устройство, сочетающее функции обычного автомата и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях переменного тока. Подходит для установки в щитках жилых, офисных и промышленных объектах. Бренд Контактор Ульяновск, артикул 7000623.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-063Про предназначен для защиты человека от поражения электрическим током при утечке тока на землю, а также для предотвращения пожара, вызванного повреждением изоляции проводов. Применяется в сетях переменного тока 230 В, частотой 50 Гц. Особенно актуален там, где есть повышенная опасность — ванные комнаты, кухни, детские помещения, мастерские, станции управления оборудованием. Может использоваться как самостоятельное устройство вместо пары “автомат + УЗО”.

Технические характеристики

• Номинальный ток: 25 А — выдерживает нагрузку до этого значения без отключения.
• Дифференциальный ток: 300 мА (0,3 А) — чувствителен к утечкам выше этой величины, что соответствует защите от пожара, а не от удара током (для защиты людей обычно используют 30 мА).
• Тип дифференциального тока: A — реагирует на переменный ток утечки и импульсный постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, компьютеров).
• Количество полюсов: 2 — защищает фазу и ноль одновременно.
• Номинальное напряжение: 230 В — для однофазных сетей.
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь при коротком замыкании с током до 4500 А.
• Характеристика расцепителя: C — срабатывает при перегрузке от 5 до 10 кратном номинальном токе; подходит для бытовой техники и освещения, но не для двигателей.
• Тип расцепителя: Электромагнитный — обеспечивает быстрое отключение при КЗ.
• Ширина: 3,5 модуля — занимает место на DIN-рейке, совместим со стандартными щитками.
• Степень защиты: IP20 — защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита.
• Частота: 50 Гц — для сетей России и стран СНГ.
• Климатическое исполнение: УХЛ3 — рассчитан на работу при температуре от −25°C до +40°C, в условиях повышенной влажности, но без прямого воздействия атмосферных осадков.
• Способ монтажа: На DIN-рейку — стандартный метод для всех современных щитов.

Совместимость и монтаж

АД-063Про монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место 3,5 модуля (около 17,5 мм). Подключается в соответствии с маркировкой L (фаза) и N (ноль) на корпусе. Ноль обязательно подводится через устройство — игнорирование этого правила делает защиту неэффективной. Совместим с любыми щитками, поддерживающими монтаж на DIN-рейку. Не рекомендуется использовать в щитках с высоким уровнем вибраций или внешними механическими воздействиями — устройство имеет стационарное исполнение.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ Р 51326.1–99 и МЭК 61009-1, которые регламентируют безопасность устройств дифференциального тока. Отключение происходит при превышении порога утечки 300 мА, что соответствует нормам для защиты оборудования и предотвращения пожара. Не является средством защиты от ударов током — для этого применяются устройства с дифтоком 10–30 мА.

Преимущества

• Объединяет два функционала — автомат и УЗО — в одном корпусе, экономя место в щитке.
• Тип А позволяет работать с современной техникой, которая генерирует импульсный ток утечки (например, ИБП, LED-драйверы, инверторы).
• Механизм срабатывания надежен благодаря электромагнитному расцепителю и проверенному дизайну серии RCBO.
• Фиксация на DIN-рейке обеспечивает прочное и удобное крепление без дополнительных крепежей.

Ограничения применения

• Не подходит для защиты людей от поражения током — дифференциальный ток 300 мА слишком велик для этого (минимальный порог для безопасности — 30 мА).
• Не работает в сетях постоянного тока — только переменный (AC).
• IP20 не допускает установку во влажных местах вне щита (например, на улице или в бане).
• Характеристика C не предназначена для защиты мощных электродвигателей — возможны ложные срабатывания при запуске.
• Не следует применять в системах TN-C — необходимо наличие отдельного PE-проводника.

Примеры использования

• Защита группы розеток на кухне, где установлены микроволновка, блендер, кофе-машина.
• Щиток в мастерской с электроинструментом и сварочным аппаратом.
• Распределительный щит многоквартирного дома — для защиты этажной линии, особенно если есть оборудование с выпрямителями.
• Система освещения с LED-лампами и драйверами, создающими импульсные утечки.

Практические советы

• Выбирая между АД-063Про и аналогом с 30 мА — помните: 300 мА защищает от пожара, а не от удара током. Для ванных комнат нужен другой автомат.
• Проверьте перед монтажом, чтобы нулевой провод проходил именно через этот автомат — иначе он не будет работать.
• При установке в старый щит с ограниченным местом — учтите ширину 3,5 модуля. Возможно, потребуется замена шины или перестановка других устройств.
• Регулярно нажимайте кнопку «Т» (тест) один раз в месяц — это проверяет исправность внутренней цепи.
• Если устройство часто срабатывает без видимой причины — проверьте изоляцию проводки, особенно в старых домах.
