Выключатель автоматический дифференциального тока АД-063, 2Р, 40А, Idn-300mA, тип А | 7000625 Контактор (Legrand)

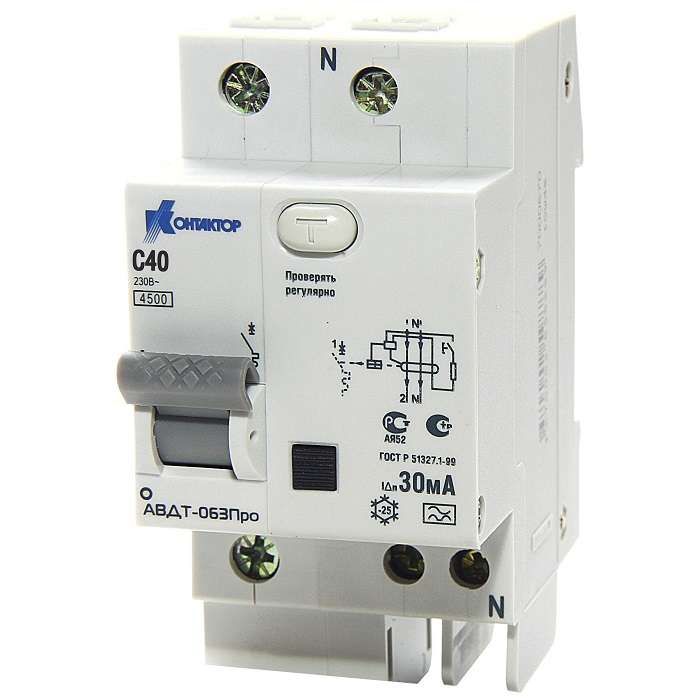

Автоматический дифференциальный выключатель АД-063Про - это устройство защиты, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он предназначен для обеспечения безопасности людей и оборудования в бытовых и промышленных сетях переменного тока. Бренд Контактор Ульяновск выпускает эту модель в серии RCBO, артикул 7000625.

Назначение и область применения

АД-063Про защищает электрические цепи от перегрузок, коротких замыканий и утечек тока. Особенно эффективен там, где есть риск поражения электрическим током - например, в помещениях с повышенной влажностью: кухнях, ванных комнатах, на производстве с оборудованием, использующим электроинструменты. Подходит для защиты групповых линий, питающих розетки, стиральные машины, бойлеры, насосы и другую технику с возможными утечками тока.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Количество полюсов: 2P - защищает одновременно фазу и ноль, что важно для надёжной работы УЗО.
• Номинальный дифференциальный ток (Idn): 300 мА - срабатывает при утечке тока выше этой величины, предотвращая возгорание из-за повреждённой изоляции.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный (например, от частотных преобразователей, светодиодных драйверов, компьютеров).
• Характеристика расцепителя: C - подходит для нагрузок с умеренным пусковым током: освещение, нагреватели, малые двигатели.
• Номинальное напряжение: 230 В - рассчитан на однофазные сети 220–240 В.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при значительном коротком замыкании.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Ширина: 4 модуля - занимает 72 мм на DIN-рейке.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри щита.
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность, но не в условиях прямого воздействия атмосферных осадков.
• Монтаж: на DIN-рейку типа 35 мм.

Совместимость и монтаж

АД-063Про устанавливается на стандартную DIN-рейку в распределительных щитах. Для правильной работы требуется соблюдение полярности: входные провода подключаются сверху, выходные - снизу. Нельзя использовать в сетях с постоянным током (DC) или напряжением выше 230 В. Совместим со всеми щитами, соответствующими ГОСТ Р 50030.2 и IEC 60947-2/61009-1. Обязательно проверьте свободное место - ширина 4 модуля требует минимум 72 мм на рейке.

Безопатность и стандарты

АД-063Про соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50875 (эквивалент IEC 61009-1). Соответствие типу A гарантирует работу с современной техникой, имеющей импульсные помехи. Сертифицирован для использования в жилых, общественных и производственных зданиях.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном корпусе, экономя место в щите.
• Защита типа A актуальна для современного оборудования: инверторы, ЭПРА, зарядные устройства, LED-светильники.
• Электромагнитный расцепитель обеспечивает быстрое отключение при КЗ без задержек.
• Фиксированная конструкция (стационарное исполнение) исключает случайное отключение при вибрации.

Ограничения применения

• Не применяется в сетях постоянного тока (DC).
• IP20 не позволяет устанавливать вне закрытого щита - нельзя использовать на улице или во влажных местах без дополнительной защиты.
• Не рекомендован для защиты мощных двигателей с высоким пусковым током - лучше выбрать тип D.
• Не подходит для систем IT (изолированных нейтралей); требует TN-S или TN-C-S.

Примеры использования

• Защита группы розеток в ванной комнате с бойлером и стиральной машиной.
• Щит на производстве: питание станков с ЧПУ, которые используют частотные преобразователи.
• Квартирный щит: отдельный автомат для кухонной зоны с микроволновкой, кофе-машиной и холодильником.
• Подключение светильников с LED-драйверами, генерирующими импульсные утечки.

Практические советы

• Проверяйте маркировку на корпусе перед установкой: убедитесь, что указаны 40 А, 300 мА, тип A - это ключевые параметры для вашего объекта.
• При замене старого УЗО+автомата на один АД-063Про - учтите ширину: новый займёт меньше места, но потребуется перестроить компоновку щита.
• Тестируйте устройство кнопкой “T” ежемесячно - это обязательная процедура для всех дифференциальных автоматов.
• Если в вашей сети много электроники - тип A здесь оптимальный выбор. Для обычных ламп и ТЭНа достаточно типа AC, но он уже устаревает.
• Не путайте с аналогичными изделиями других серий - АД-063Про имеет специфическую конструкцию, не все модели с таким же номиналом подходят взаимозаменяемо.
