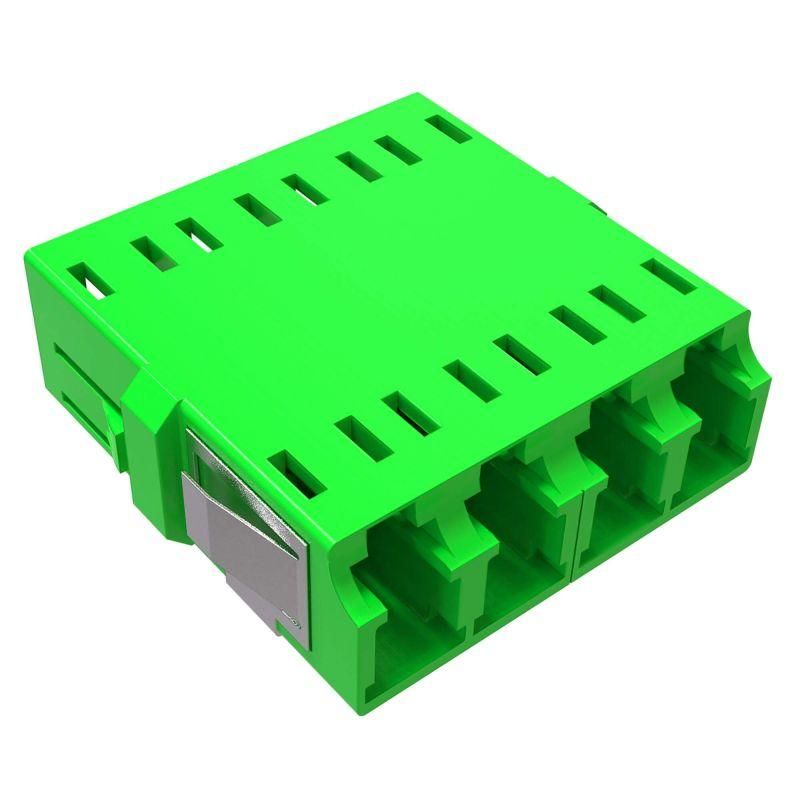

Адаптер LC/APC-Quad, Senior/Senior, SC-footprint, ОS2, зеленый | RNFA9AQLC DKC ДКС

Адаптер LC/APC-Quad от DKC (арт. rnfa9aqlc) предназначен для соединения одномодовых оптоволоконных кабелей с полировкой APC в сетях передачи данных, особенно там, где требуется минимизация отражений сигнала. Этот адаптер совместим с системами на базе SC-футпринта и подходит для промышленных и телекоммуникационных установок.

Назначение и область применения

Адаптер LC/APC-Quad используется для соединения двух одиночных LC-разъёмов с полировкой APC через единый SC-форм-фактор. Это позволяет уплотнить соединения в патч-панелях и распределительных шкафах, экономя место. Применяется в оптических сетях связи, телекоммуникациях, промышленных автоматизированных системах, где важна надёжность и минимальная потеря сигнала.

Технические характеристики

• Тип волокна: Одномодовое (OS2) - подходит для длинных дистанций и высоких скоростей передачи данных
• Тип разъема: LC-Quad / SC - один физический интерфейс SC принимает четыре LC-патч-корда
• Тип полировки: APC (Angled Physical Contact) - угол 8° снижает отражения до –65 дБ, что важно для аналоговых сигналов и PON-сетей
• Материал втулки: Керамика (циркониевая) - обеспечивает точную центровку волокна, долговечность и устойчивость к износу
• Материал корпуса: Термопласт с высокой прочностью и химической стойкостью - выдерживает перепады температур и агрессивные среды
• Тип крепления: Фиксатор в паз - легко вставляется в стандартные панели и рамки без дополнительных крепёжных элементов
• Цвет: Зелёный - визуально отличает APC-соединения от UPC (синий/бело-голубой), предотвращая ошибки при монтаже

Совместимость и монтаж

Адаптер LC/APC-Quad совместим со всеми стандартными SC-панелями и модулями, имеющими гнездо форм-фактора SC. Устанавливается в пазы панелей без инструментов - достаточно вставить до щелчка. Подходит для монтажа в 19” стойках, оптических распределительных устройствах (ОРУ), серверных шкафах. Не требует специальной подготовки поверхности. Обязательно проверяйте соответствие типа полировки (APC) на обоих концах кабеля - использование UPC с APC вызывает значительные потери сигнала.

Безопасность и стандарты

Изготовлен согласно стандарту UL94V-0 - материал корпуса самозагасаемый, не поддерживает горение. Это критично для промышленных объектов, где требования к пожаробезопасности строгие. Соответствует международным нормам на оптические компоненты IEC 61754-20 и TIA-604-14A.

Преимущества

• Четыре LC-канала в одном SC-размере - повышает плотность портов в ограниченном пространстве
• Керамическая втулка гарантирует стабильное качество соединения даже после многократных подключений
• Зелёный цвет исключает путаницу с UPC-адаптерами - снижает риск ошибок при обслуживании
• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам и деформациям при сборке
• Стандарт UL94V-0 - безопасен для установки в закрытых помещениях и рядом с оборудованием с высокой тепловой нагрузкой

Ограничения применения

• Не предназначены для многомодового волокна - используются только с OS2 (одномодовым)
• Не подходят для внешних условий без защиты - не имеют IP-защиты, требуют установки внутри шкафа или панели
• Не рекомендованы для частого подключения/отключения в условиях повышенной запылённости - керамика чувствительна к частицам пыли
• Не совместимы с разъёмами UPC - смешивание типов полировки приведёт к увеличению потерь более чем на 1–2 дБ

Примеры использования

• Подключение OLT-оборудования в GPON-сетях провайдера
• Распределение оптических каналов в промышленных контроллерах (PLC) на заводах
• Сборка патч-панелей в центрах обработки данных с высокой плотностью портов
• Системы видеонаблюдения с передачей видео по одному волокну на большие расстояния

Практические советы

• Перед установкой всегда проверяйте цвет разъёмов: зелёный - APC, синий - UPC. Нельзя комбинировать!
• При использовании в пыльных средах применяйте защитные колпачки на неиспользуемые порты
• При монтаже в панель не используйте силу - если адаптер не входит, проверьте правильность размера паза
• Для тестирования качества соединения используйте OTDR - он покажет уровень отражений, характерный именно для APC
• Этот адаптер - часть серии RAM telecom от DKC; для унификации системы лучше использовать все компоненты из этой же серии
