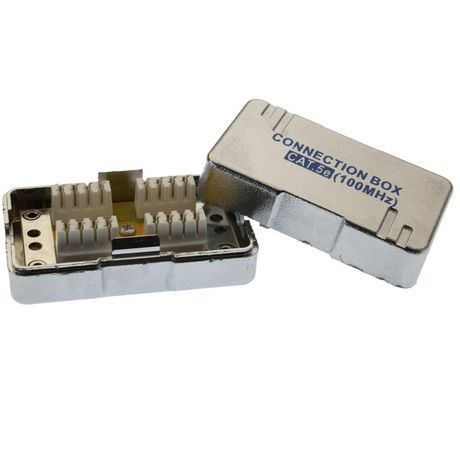

Адаптер проходной Dual IDC категория 5E 4 пары (DIY) SUPRLAN 10-0314-1 Net.on

Адаптер проходной Dual IDC категория 5e 4 пары (DIY) от Suprlan (артикул 10-0314-1) предназначен для надёжного соединения двух неэкранированных кабелей категории 5e без нарушения целостности сигнала. Применяется там, где требуется удлинить, восстановить или модифицировать сетевую линию без замены всего кабеля.

Назначение и область применения

Адаптер проходной Dual IDC категория 5e 4 пары (DIY) используется для создания непрерывной линии связи путём соединения двух отрезков UTP-кабеля. Особенно полезен при ремонте повреждённых участков сети, когда невозможно проложить новый кабель всей длины. Также применяется для удлинения существующих линий - например, чтобы вывести точку доступа дальше от коммутатора. Подходит для офисных, домашних и промышленных сетей, где используются неэкранированные кабели категории 5e.

Технические характеристики

• Тип: проходной адаптер с двойным IDC-разъёмом (Dual IDC)
• Категория: 5e
• Число пар: 4
• Тип кабеля: неэкранированный (UTP)
• Максимальная частота передачи: до 100 МГц
• Работает с проводниками диаметром 0,4–0,8 мм
• Материал контактов: фосфористая бронза с никелевым покрытием
• Корпус: прочный пластик, устойчивый к механическим нагрузкам

Совместимость и монтаж

Адаптер совместим с любыми UTP-кабелями категории 5e и ниже. Для установки необходимо зачистить концы обоих кабелей, вставить жилы в соответствующие каналы IDC-зажимов и закрыть крышку. Каждая пара имеет цветовую маркировку - соблюдайте порядок T568A или T568B на обоих концах. Адаптер не требует пайки, инструментов или питания. Установка занимает менее 5 минут. Можно последовательно соединять несколько таких адаптеров на одном кабеле - это не снижает работоспособность линии при условии соблюдения максимальной длины канала (до 90 метров основного кабеля + 10 метров patch-cord).

Безопасность и стандарты

Адаптер проходной Dual IDC категория 5e 4 пары (DIY) соответствует требованиям стандарта TIA/EIA-568-B.2 для передачи данных на скорости до 1 Гбит/с на расстоянии до 100 м. Не содержит токсичных материалов, безопасен при работе в помещениях с постоянным пребыванием людей. Не предназначен для использования вне помещений или в условиях повышенной влажности без дополнительной защиты.

Преимущества

• Не требует пайки - монтаж без специальных инструментов
• Устраняет необходимость замены всего кабеля при повреждении участка
• Поддерживает высокую скорость передачи данных до 1 Гбит/с
• Фиксация жил происходит автоматически - исключает контактные потери
• Позволяет гибко изменять длину линии без перепрошивки или переоборудования

Ограничения применения

• Не работает с экранированными кабелями (STP, FTP) - возможны помехи и потеря качества сигнала
• Не рекомендован для использования на линиях выше 100 метров суммарной длины
• Не предназначена для открытых площадок, улиц, сырых помещений - отсутствует защита IP
• При использовании более трёх адаптеров на одной линии возможно снижение стабильности сигнала
• Не подходит для PoE+ или PoE++ - возможен нагрев контактов при мощностях свыше 15,4 Вт

Примеры использования

• Восстановление сети после порыва кабеля в стене - достаточно отрезать повреждённый участок и вставить адаптер
• Перенос точки доступа Wi-Fi на 5 метров дальше - соединяются два отрезка кабеля через адаптер
• Инвентаризация оборудования в цеху: временные линии между станком и контроллером
• Обустройство рабочего места в старом здании, где нельзя протянуть новый кабель

Практические советы

• При монтаже всегда используйте одинаковый порядок обжима (T568A или T568B) на обоих концах кабеля - иначе связь не будет работать
• Проверьте длину каждого отрезка: сумма всех участков должна быть ≤ 90 м, иначе нарушится Ethernet-стандарт
• Не перегибайте кабель рядом с адаптером - это может повредить внутренние контакты
• Закрепите адаптер на поверхности (например, на DIN-рейке или с помощью хомута), чтобы избежать случайного выдергивания
• Для долгосрочных решений лучше использовать RJ45-розетки и патч-корды; этот адаптер - временное или ремонтное решение
