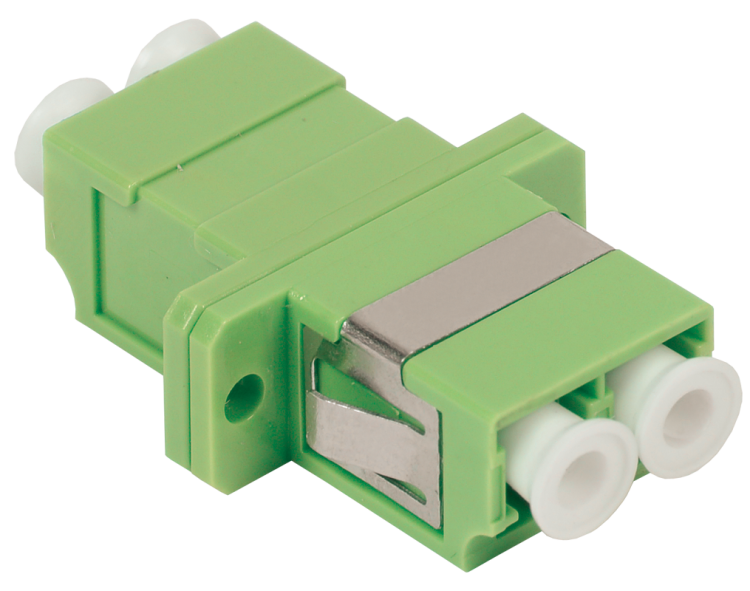

Адаптер проходной LC-LC для одномодового и многомодового кабеля (SM/MM); с полировкой APC; двойного исполнения (Quadro) ITK FC1-LCALCA4C-SM IEK

Адаптер проходной LC-LC (SM/MM) APC (Quadro) от ITK (IEK) обеспечивает надёжное соединение оптоволоконных кабелей с коннекторами LC, подходящий для многомодового и одномодового волокна. Артикул fc1-lcalca4c-sm используется там, где требуется минимизация потерь сигнала за счёт углового поляризационного уплотнения (APC).

Назначение и область применения

Этот проходной адаптер предназначен для временного или постоянного соединения двух оптических коннекторов типа LC. Он работает как “розетка”, в которую вставляются два штекера - например, при прокладке трасс между щитами, на панелях распределения или в точках ответвления сети.

Подходит для сетей связи, телекоммуникаций, CCTV, систем передачи данных в зданиях и на объектах с высокими требованиями к качеству сигнала. Особенно эффективен при использовании с коннекторами APC - благодаря зелёному цвету и угловому полированию снижаются отражения, что важно в высокоскоростных и длинных линиях.

Технические характеристики

• Тип изделия: Проходной адаптер - соединяет два коннектора без переключения режимов
• Тип разъёма: LC - компактный формат, распространённый в современных оптических системах
• Тип волокна: Многорежимный (MM), совместим также с одномодовым (SM)
• Тип полировки: APC (Angled Physical Contact) - угол 8°, снижает отражение до –65 дБ
• Материал втулки: Керамика - обеспечивает точную центровку волокна и долговечность
• Материал корпуса: Пластик - лёгкий, устойчивый к химическим воздействиям
• Цвет: Зелёный - стандартизированная маркировка для APC-коннекторов
• Способ монтажа: Встраиваемый - устанавливается в панели, коробки, стенды
• Тип крепления: Фиксация через введение язычка в паз - надёжное удержание без дополнительных элементов

Совместимость и монтаж

Адаптер проходной LC-LC (SM/MM) APC (Quadro) совместим со всеми стандартными LC-коннекторами с полировкой APC. Подходит для установки в любые панели с отверстием под стандартный проходной адаптер (диаметр отверстия - около 9–10 мм).

Установка выполняется просто: вставьте адаптер в подготовленное отверстие до щелчка - фиксатор войдёт в паз и зафиксирует устройство. Никаких болтов, винтов или клея не требуется. Для демонтажа - аккуратно вытяните за корпус, предварительно освободив кабель.

Безопасность и стандарты

Изделие соответствует общепринятым требованиям к оптическим соединениям: ISO/IEC 11801, IEC 61754-20. Применение керамической втулки гарантирует безопасность при частых подключениях и исключает повреждение волокна. Цветовая маркировка (зелёный) помогает избежать случайного подключения к коннекторам UPC - что критично для сохранения качества сигнала.

Преимущества

• Высокая точность центровки благодаря керамической втулке - минимальные потери сигнала
• Снижение отражений до –65 дБ за счёт технологии APC - идеально для PON, GPON, FTTH
• Фиксация в паз - быстрый и надёжный монтаж без инструментов
• Стандартный зелёный цвет - легко отличить от UPC-адаптеров (синего/чёрного)
• Пластиковый корпус - устойчив к влаге, пыли, механическим нагрузкам в условиях внутренней установки

Ограничения применения

Не предназначен для наружной установки - отсутствует защита IP, материал корпуса не рассчитан на прямой контакт с атмосферными осадками или УФ-излучением.

Не используйте с коннекторами UPC - смешивание APC и UPC вызывает повышенные потери и возможное повреждение оборудования.

Работает только с LC-коннекторами - несовместим с SC, ST, FC и другими типами разъёмов.

Примеры использования

• Внутренние панели в серверных помещениях для подключения оптоволоконных линий
• Распределительные коробки в офисах и жилых домах при реализации FTTH
• Точки сплайсинга в кабельных каналах, где нужен быстрый доступ к соединению
• Оборудование для тестирования и диагностики оптических сетей

Практические советы

• Перед установкой проверьте, чтобы втулка была чистой - даже микроскопическая пыль увеличивает потери сигнала
• При монтаже в плотные панели - убедитесь, что свободный радиус изгиба кабеля не меньше 10 диаметров
• Не затягивайте коннекторы слишком сильно - керамика хрупкая, избыточное усилие может повредить втулку
• Для обслуживания сети всегда используйте один и тот же тип полировки (APC) во всей цепочке
• Артикул fc1-lcalca4c-sm - выбирайте этот вариант именно тогда, когда важна минимальная отражающая способность; если отражения не критичны - можно использовать более дешёвые UPC-адаптеры
