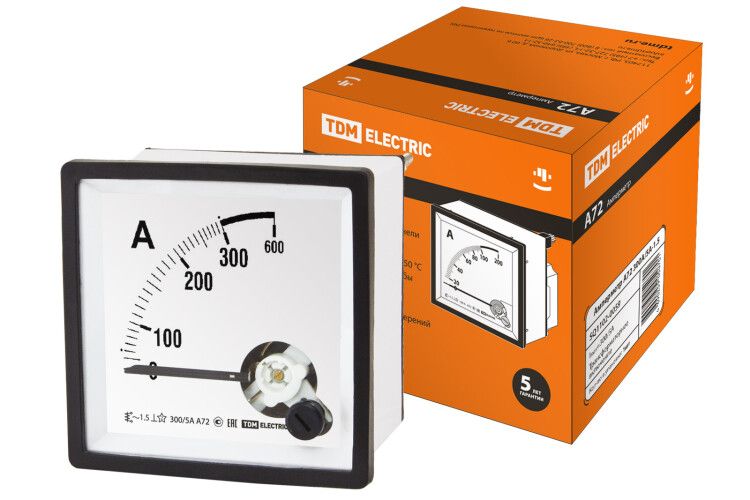

Амперметр А72 300А/5А-1.5 | SQ1102-0059 TDM
Товарные предложения:
| Амперметр А72 300А/5А-1.5 | SQ1102-0059 | TDM | 17.11.2024 | 61 шт. | 1 010,84 ₽ | шт. | от 5 дней |
Условия поставки амперметра А72 300А/5А-1.5 | SQ1102-0059 TDM
Купить 61 шт. амперметр а72 300а/5а-1.5 | sq1102-0059 tdm могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.
Цена амперметра А72 300А/5А-1.5 | SQ1102-0059 TDM зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Описание
Характеристики
Сертификаты
Описание
Амперметр А72 300А/5А-1.5 от TDM ELECTRIC - незаменимый прибор для измерения силы тока и напряжения в однофазных электрических цепях переменного тока. Он подходит для использования в низковольтных комплектных устройствах распределительных электрических сетей жилых, общественных и производственных объектах.
Преимущества:
- Все приборы внесены в государственный реестр средств измерений и имеют свидетельство типа, что гарантирует их высокую точность и надежность.
- Приборы поверенные и имеют соответствующие штампы на корпусе и в паспорте.
- Полностью совместимы с трансформаторами тока ТТН TDM ELECTRIC, что обеспечивает удобство использования и расширяет функциональность.
- Корпус изготовлен из негорючего самозатухающего пластика, обеспечивающего пожаро- и электробезопасность.
- Для амперметров А72 в наличии сменные шкалы, что позволяет оптимизировать складские запасы по данной серии.
- Для А72, А96, В72, В96 предусмотрена защитная прозрачная крышка на внешние присоединительные зажимы, обеспечивающая электробезопасность.
- А80 и В80 устанавливаются в круглый вырез в щитке и подходят для щитков, изготовленных старыми советскими вырубными штампами. Они позиционируются как бюджетная серия амперметров и вольтметров с более низким классом точности 2.5 и ценой на 30% ниже стандартной серии А72, А96, В72, В96.
Технические характеристики:
- Класс точности: 1.5
- Тип напряжения: AC (переменное)
- Подсветка шкалы: Нет
- Модель/исполнение: На переднюю панель
- Набор индикаторов: Нет
- Диапазон измерений: 0...300 А
- Модульное исполнение: Нет
- Шкала превышения тока: Да
- Измерительная система: Подвижная катушка
- Через трансформатор тока: Да
- Номин. конечное значение шкалы: 300 А
- Макс. отклонение стрелки прибора: 90 °
Характеристики c описанием
Класс точности:
1.5
Класс точности измерительных приборов для установки в щит определяет максимальную погрешность измерений, которую может допустить прибор. Этот параметр является критически важным для обеспечения точности и надежности измерений в электрических и энергетических системах. Класс точности указывается в виде числового значения или комбинации значений, где более низкое число указывает на более высокую точность.
Класс точности 0.5 означает, что максимальная допустимая погрешность измерений составляет 0.5% от измеряемой величины. Приборы с таким классом точности подходят для использования в системах, где требуется высокая точность измерений, например, в коммерческих и промышленных приложениях.
Класс точности 0.5S обозначает специализированный класс с более строгими требованиями к точности, особенно в условиях изменяющихся нагрузок. Приборы с этим классом точности используются в высокоточных измерительных системах и для коммерческого учета электроэнергии.
Класс точности 1.5 допускает максимальную погрешность в 1.5% от измеряемой величины. Эти приборы подходят для общих измерений, где высокая точность не является критически важной, например, в бытовых и некоторых промышленных приложениях.
Класс точности 1 допускает максимальную погрешность в 1% от измеряемой величины. Приборы этого класса применяются в промышленных и коммерческих системах, где требуется баланс между точностью и стоимостью.
Класс точности 1.5/2.5 обозначает, что прибор может работать с двумя разными уровнями точности в зависимости от условий эксплуатации. Например, 1.5% при нормальных условиях и 2.5% при экстремальных. Это удобно для систем, где условия эксплуатации могут значительно меняться.
Класс точности 3 допускает максимальную погрешность в 3% от измеряемой величины. Такие приборы подходят для применения в системах, где высокая точность не требуется, например, в бытовых приложениях или для приблизительных измерений.
Класс точности 2.5 допускает максимальную погрешность в 2.5% от измеряемой величины. Эти приборы используются в системах, где точность важна, но не критична, например, в некоторых промышленных и коммерческих приложениях.
Класс точности 0.5S/10P10 указывает на комбинированный класс точности, где 0.5S применяется для измерений в нормальных условиях, а 10P10 обозначает точность при определенных условиях, таких как пусковые токи. Это важно для систем, где требуется высокая точность в нормальных условиях и определенная точность при пиковых нагрузках.
Класс точности 0.2S обозначает очень высокую точность с максимальной погрешностью 0.2%. Такие приборы используются в высокоточных измерительных системах, например, для калибровки и научных исследований.
Класс точности 0.5S/0.5/10P10 указывает на многоуровневую точность: 0.5S для нормальных условий, 0.5% для определенных условий эксплуатации и 10P10 для пиковых нагрузок. Эти приборы подходят для сложных систем, где требуется высокая точность в различных режимах работы.
Тип напряжения:
AC (перемен.)
Тип напряжения - это характеристика, определяющая вид электрического тока, который измерительный прибор может корректно обрабатывать. Данное свойство критически важно для правильного выбора и безопасной эксплуатации оборудования, устанавливаемого в электрические щиты. Неправильный выбор типа напряжения может привести к некорректной работе прибора или его повреждению.
AC (перемен.) - переменное напряжение характеризуется периодической сменой направления тока. Измерительные приборы, рассчитанные на AC, используются в сетях переменного тока, обычно бытовых или промышленных, с частотой 50 или 60 Гц. Приборы, работающие только с переменным напряжением, не могут корректно функционировать в сетях постоянного тока. Рекомендуется использовать такие приборы в стандартных электрических системах, где переменное напряжение является основным источником энергии.
AC/DC (перемен./постоян.) - приборы этого типа могут работать как с переменным, так и с постоянным напряжением. Это универсальные устройства, подходящие для различных типов электрических систем. Их использование оправдано в условиях, где требуется измерение разных видов напряжения, что повышает гибкость и универсальность применения. Такие приборы рекомендуются для сложных систем, где присутствуют оба типа напряжения, или для мобильного оборудования, которое может подключаться к различным источникам питания.
DC (постоян.) - постоянное напряжение характеризуется стабильным направлением тока. Приборы, рассчитанные на DC, используются в системах постоянного тока, таких как аккумуляторные системы, солнечные панели и другие источники постоянного напряжения. Эти приборы не подходят для использования в сетях переменного тока и могут быть повреждены, если подключены к такому источнику. Рекомендуется применять в системах, где постоянное напряжение является основным или единственным типом питания.
Подсветка шкалы:
Нет
Подсветка шкалы — это функция измерительных приборов, устанавливаемых в щиты, которая обеспечивает освещение шкалы прибора для улучшения видимости показаний в условиях недостаточного освещения. Наличие или отсутствие подсветки влияет на удобство использования прибора в различных условиях эксплуатации, особенно в слабоосвещенных помещениях или в ночное время.
Нет — Измерительный прибор не оснащен подсветкой шкалы. Это может затруднять считывание показаний в условиях плохого освещения. Выбор такого прибора рекомендуется для использования в хорошо освещенных помещениях или там, где наличие дополнительного освещения не является критичным фактором. В случае необходимости, можно предусмотреть внешние источники света для улучшения видимости шкалы.
Да — Измерительный прибор оснащен подсветкой шкалы. Это обеспечивает удобное считывание показаний в условиях недостаточного освещения, что особенно важно для эксплуатации в плохо освещенных помещениях или в ночное время. Рекомендуется выбирать приборы с подсветкой для обеспечения надежности и удобства работы в любых условиях освещения. Замена подсветки, как правило, не требуется, так как современные приборы используют долговечные светодиодные элементы.
Модель/исполнение:
На переднюю панель
Свойство "Модель/исполнение" в категории "Измерительные приборы для установки в щит" определяет тип и конструктивные особенности устройства, что влияет на его функциональные возможности, способ установки и область применения. Правильный выбор модели/исполнения обеспечивает точность измерений, удобство монтажа и соответствие техническим требованиям конкретного проекта.
Однофазный трансформатор тока предназначен для измерения тока в однофазных электрических цепях. Обеспечивает высокую точность измерений и используется в бытовых и промышленных установках. Рекомендуется для систем, где требуется мониторинг и контроль однофазного тока.
Исполнение "На переднюю панель" предполагает установку измерительного прибора на переднюю поверхность щита. Это обеспечивает легкий доступ для считывания показаний и обслуживания. Подходит для частого визуального контроля параметров.
Проходной трансформатор тока устанавливается таким образом, что проводник проходит через его внутреннее отверстие. Это позволяет измерять ток без разрыва цепи, что удобно для модернизации существующих установок и обеспечения безопасности.
Многовитковый (катушечный) трансформатор тока имеет обмотку с несколькими витками, что позволяет увеличивать чувствительность и точность измерений. Рекомендуется для применения в системах с низкими токами, где требуется высокая точность.
Шинный трансформатор тока предназначен для установки на токоведущие шины. Обеспечивает надежное измерение токов в высоковольтных и высокомощных системах. Рекомендуется для использования в распределительных устройствах и подстанциях.
Трёхфазный комплект трансформаторов тока включает три однофазных трансформатора, предназначенных для измерения токов в трехфазных системах. Обеспечивает синхронное считывание параметров всех фаз, что важно для балансировки и мониторинга трехфазных сетей.
Исполнение "DIN-рейка" предполагает установку прибора на стандартную DIN-рейку, что обеспечивает удобство монтажа и замену устройств в распределительных щитах. Подходит для модульных систем и упрощает модернизацию оборудования.
Аналоговый измерительный прибор отображает значения в виде аналоговых сигналов или шкалы. Обеспечивает непрерывное и наглядное представление измеряемых параметров. Рекомендуется для систем, где важна визуальная оценка изменений.
Цифровой измерительный прибор отображает значения в виде цифровых данных, что обеспечивает высокую точность считывания и возможность интеграции с автоматизированными системами управления. Рекомендуется для современных систем мониторинга и учета электроэнергии.
Кабельный трансформатор тока предназначен для установки непосредственно на кабель, что упрощает монтаж и позволяет измерять токи в уже существующих кабельных линиях. Рекомендуется для использования в системах, где необходимо минимизировать вмешательство в существующую инфраструктуру.
Набор индикаторов:
Нет
Набор индикаторов указывает на наличие или отсутствие встроенных светодиодных или других визуальных индикаторов, которые отображают текущие параметры или состояния измерительного прибора, установленного в щит. Индикаторы могут сигнализировать о нормальной работе устройства, наличии ошибок, превышении допустимых значений и других критически важных состояниях, обеспечивая быстрый визуальный контроль и упрощая диагностику.
Отсутствие набора индикаторов означает, что прибор не оснащен встроенными средствами визуального отображения текущих параметров или состояний. Это может усложнить оперативный контроль и диагностику, требуя дополнительных внешних устройств или систем для мониторинга. Рекомендуется выбирать такие приборы для простых систем, где визуальная индикация не является критически важной.
Наличие набора индикаторов предполагает, что прибор оснащен встроенными светодиодными или другими визуальными индикаторами. Это позволяет быстро и удобно контролировать текущие параметры и состояния устройства непосредственно на месте установки, что упрощает эксплуатацию и диагностику. Рекомендуется выбирать такие приборы для систем, требующих постоянного мониторинга и быстрого реагирования на изменения параметров.
Диапазон измерений:
0...300 А
Диапазон измерений — это интервал значений, в пределах которого измерительный прибор может точно определять параметр. Этот параметр является критически важным для выбора подходящего устройства, так как он определяет, какие величины могут быть измерены без потери точности и надежности.
Диапазон измерений от 0 до 9999: Этот широкий диапазон подходит для приборов, требующих высокой точности и возможности измерения в широком спектре значений. Рекомендуется для многофункциональных систем, где необходимо измерять параметры, значительно различающиеся по величине.
Диапазон измерений от 0 до 600: Подходит для измерения средних значений, таких как напряжение в промышленных сетях. Рекомендуется для использования в средах, где значения параметров не превышают 600 единиц.
Диапазон измерений от 0 до 100: Идеален для точных измерений в низком диапазоне, таких как ток в маломощных цепях. Рекомендуется для лабораторных условий и точных измерений в электронике.
Диапазон измерений от 0 до 300: Подходит для измерений в средних диапазонах, таких как ток или напряжение в бытовых и коммерческих установках. Рекомендуется для общих задач по мониторингу и контролю параметров.
Диапазон измерений от 0 до 500: Применяется для измерений в высоких диапазонах, таких как напряжение в промышленных сетях. Рекомендуется для использования в условиях, где значения параметров могут достигать 500 единиц.
Диапазон измерений от 0 до 50: Идеален для точных измерений низких значений, таких как частота или ток в маломощных устройствах. Рекомендуется для лабораторных условий и точных измерений в электронике.
Диапазон измерений от 0 до 400: Подходит для измерений в средних диапазонах, таких как ток или напряжение в бытовых и коммерческих установках. Рекомендуется для общих задач по мониторингу и контролю параметров.
Диапазон измерений от 0 до 200: Применяется для измерений в средних диапазонах, таких как ток или напряжение в бытовых и коммерческих установках. Рекомендуется для общих задач по мониторингу и контролю параметров.
Диапазон измерений от 0 до 1000: Подходит для измерений в высоких диапазонах, таких как напряжение в промышленных сетях. Рекомендуется для использования в условиях, где значения параметров могут достигать 1000 единиц.
Диапазон измерений от 0 до 30: Идеален для точных измерений низких значений, таких как частота или ток в маломощных устройствах. Рекомендуется для лабораторных условий и точных измерений в электронике.
Модульное исполнение:
Нет
Модульное исполнение в измерительных приборах для установки в щит указывает на возможность их интеграции в модульные системы. Это свойство определяет, насколько удобно и гибко можно устанавливать, заменять и расширять функциональность приборов в составе щитовых систем. Модульное исполнение позволяет легко адаптировать систему к изменяющимся требованиям и упрощает обслуживание и модернизацию оборудования.
Отсутствие модульного исполнения означает, что приборы не предназначены для легкой интеграции в модульные системы. Такие устройства обычно требуют индивидуальной установки и могут быть менее гибкими в плане расширения и замены. Рекомендуется выбирать немодульные приборы в случаях, когда система не предполагает частых изменений конфигурации и модернизаций.
Наличие модульного исполнения означает, что приборы спроектированы для легкой интеграции в модульные системы. Это упрощает процесс установки, позволяет быстро заменять или добавлять модули без необходимости значительных изменений в общей конфигурации щита. Рекомендуется выбирать модульные приборы для систем, где планируются регулярные обновления, расширения или модернизации.
Шкала превышения тока:
Да
Шкала превышения тока — это функция измерительного прибора, устанавливаемого в щит, которая позволяет визуально контролировать и измерять величину тока, превышающего номинальные значения. Данная шкала помогает оперативно выявлять и устранять перегрузки в электрической сети, что способствует повышению надежности и безопасности эксплуатации электрооборудования.
Отсутствие шкалы превышения тока означает, что прибор не оснащен функцией визуального контроля за превышением номинальных значений тока. В таком случае для мониторинга и управления перегрузками потребуется использование дополнительных устройств или систем.
Наличие шкалы превышения тока позволяет пользователю напрямую на приборе отслеживать величину тока, превышающего номинальные значения. Это упрощает диагностику и оперативное реагирование на перегрузки, что особенно важно в системах с высокой нагрузкой и критическими требованиями к безопасности.
Измерительная система:
Подвижная катушка
Измерительная система — это механизм, используемый в измерительных приборах для преобразования измеряемого физического параметра в показания, отображаемые на приборе. Выбор конкретной измерительной системы зависит от требований точности, условий эксплуатации и специфики измеряемого параметра. В данной рубрике представлены три основных типа измерительных систем: подвижная катушка, цифровая система и система на основе магнитомягкого железа.
Подвижная катушка — это измерительная система, в которой ток проходит через катушку, расположенную в магнитном поле, вызывая ее движение. Данная система отличается высокой точностью и стабильностью показаний, что делает ее идеальной для аналоговых приборов, таких как амперметры и вольтметры. Рекомендуется использовать в условиях, где требуется высокая точность и надежность при измерении постоянного тока. Замена на цифровую систему возможна, если требуется улучшенная функциональность и дополнительные возможности измерений.
Цифровая система — это измерительная система, которая преобразует аналоговый сигнал в цифровой формат для отображения на цифровом дисплее. Данная система обеспечивает высокую точность, легкость считывания показаний и возможность интеграции с другими цифровыми системами. Рекомендуется для использования в современных установках, где требуется высокая точность, гибкость и возможность автоматизации. Замена на подвижную катушку или магнитомягкое железо может быть целесообразна в условиях, где требуется исключительно аналоговое отображение или специфические характеристики измеряемого параметра.
Магнитомягкое железо — это измерительная система, использующая свойства магнитомягкого железа для преобразования измеряемого параметра. Данная система отличается высокой чувствительностью и точностью при измерении переменного тока. Рекомендуется для использования в приборах, где требуется высокая точность измерений переменного тока и устойчивость к внешним магнитным полям. Замена на подвижную катушку или цифровую систему может быть необходима в зависимости от требований к точности и функциональности измерений.
Через трансформатор тока:
Да
Свойство 'Через трансформатор тока' указывает на возможность подключения измерительного прибора через трансформатор тока, что позволяет использовать прибор для измерения больших токов, превышающих номинальные значения самого прибора. Это свойство важно для выбора приборов, предназначенных для установки в электрические щиты, где требуется точное измерение тока в высоковольтных цепях.
Значение 'Да' означает, что измерительный прибор поддерживает подключение через трансформатор тока. Это позволяет использовать прибор в высоковольтных цепях, где токи могут превышать номинальные значения самого прибора. Рекомендуется выбирать приборы с этим значением для промышленных и коммерческих установок, где требуется точное измерение больших токов. При замене прибора с этим значением необходимо убедиться в совместимости с существующими трансформаторами тока.
Значение 'Нет' означает, что измерительный прибор не поддерживает подключение через трансформатор тока. Такие приборы предназначены для прямого измерения тока, и их использование ограничивается цепями с токами, не превышающими номинальные значения самого прибора. Рекомендуется выбирать приборы с этим значением для бытовых и маломощных коммерческих установок. При замене прибора с этим значением важно учитывать максимальный ток в цепи, чтобы избежать перегрузки и повреждения прибора.
Номин. конечное значение шкалы:
300 А
Номинальное конечное значение шкалы — это максимальное значение, которое может быть измерено прибором и отображено на его шкале. Это свойство критически важно при выборе измерительного прибора для установки в щит, так как оно определяет верхний предел измеряемого диапазона. Правильный выбор номинального конечного значения шкалы обеспечивает точность и надежность измерений, а также предотвращает перегрузку и повреждение устройства.
600 А — Подходит для измерений в системах с высоким током, таких как промышленные установки и крупные распределительные сети. Рекомендуется для использования в условиях, где токи могут достигать значительных величин, обеспечивая точность и долговечность прибора.
400 А — Идеален для средних промышленных применений и коммерческих распределительных сетей. Обеспечивает баланс между точностью измерений и устойчивостью к высоким токам.
200 А — Используется в небольших промышленных и крупных коммерческих установках. Обеспечивает надежные измерения при умеренных токах, часто встречающихся в этих средах.
100 А — Подходит для небольших коммерческих объектов и крупных жилых комплексов. Обеспечивает точные измерения при относительно низких токах, характерных для таких условий.
50 А — Идеально подходит для жилых объектов и небольших коммерческих помещений. Обеспечивает высокую точность при измерении низких токов.
1000 А — Применяется в крупных промышленных установках и распределительных сетях с очень высокими токами. Обеспечивает надежные измерения в условиях экстремальных нагрузок.
300 А — Подходит для средних промышленных и крупных коммерческих объектов. Обеспечивает точные измерения при средних токах, часто встречающихся в этих средах.
1500 А — Используется в очень крупных промышленных установках и распределительных сетях, где токи могут достигать экстремальных значений. Обеспечивает надежность и долговечность прибора в условиях высоких нагрузок.
30 А — Идеально подходит для небольших жилых объектов и малых коммерческих помещений. Обеспечивает высокую точность при измерении низких токов.
10 А — Применяется в специализированных условиях, где требуются точные измерения очень низких токов. Подходит для лабораторных и некоторых жилых приложений.
Макс. отклонение стрелки прибора:
90 °
Максимальное отклонение стрелки прибора указывает на максимальный угол, на который может отклониться стрелка измерительного устройства от нулевой отметки. Это значение важно для определения диапазона измерений и точности отображения данных. Чем больше угол отклонения, тем шире диапазон измерений и потенциально выше точность индикации.
Максимальное отклонение стрелки на 90° означает, что прибор способен отклоняться на четверть круга. Это значение подходит для приборов, где требуется точное измерение в ограниченном диапазоне. Рекомендуется для использования в системах, где точность критична, но диапазон измерений относительно невелик.
Максимальное отклонение стрелки на 78° также обеспечивает точное измерение, но с чуть меньшим диапазоном, чем при 90°. Это значение может быть полезно в специализированных приложениях, где требуется высокая точность при специфических условиях измерений. Рекомендуется для систем, где пространство для установки ограничено, но требуется высокая точность.
Максимальное отклонение стрелки на 500° указывает на возможность почти полного оборота стрелки и подходит для приборов с широким диапазоном измерений. Это значение идеально для приложений, где необходимо измерять большие диапазоны значений, такие как многофункциональные измерительные системы. Рекомендуется для использования в системах, где важен широкий диапазон измерений и возможность отображения большого количества данных.
