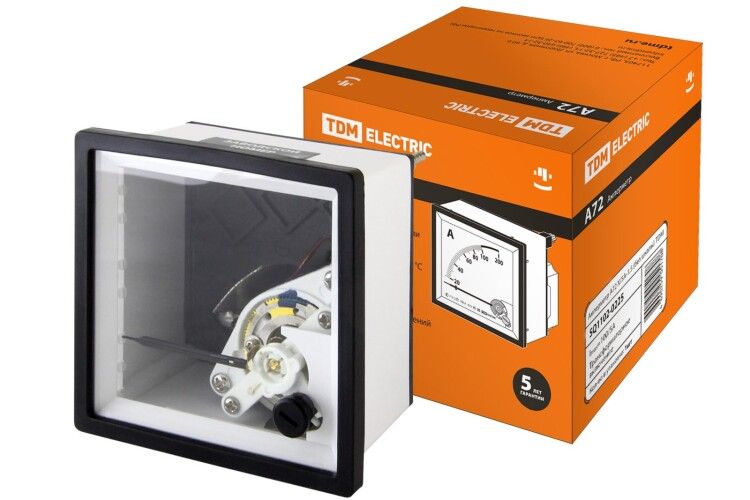

Амперметр А72 X/5А-1.5 (без шкалы) | SQ1102-0225 TDM

Амперметр А72 X/5А-1.5 (без шкалы) от TDM ELECTRIC - это измерительный прибор для контроля силы тока в электрических цепях переменного тока через внешний трансформатор тока. Подходит для установки в распределительные щиты жилых, коммерческих и промышленных объектов.

Назначение и область применения

Амперметр А72 X/5А-1.5 (без шкалы) предназначен для измерения переменного тока в диапазоне от 5 до 4000 А. Он работает исключительно в паре с трансформатором тока (ТТ), который снижает высокий первичный ток до безопасного уровня 5 А - именно этот сигнал подаётся на вход прибора. Применяется в низковольтных распределительных устройствах: щитах управления, ящиках автоматики, системах учёта энергии на предприятиях, в ЖКХ и на объектах инфраструктуры.

Технические характеристики

• Тип тока: переменный (AC)
• Диапазон измерений: 5–4000 А (через трансформатор тока)
• Класс точности: 1.5 - допустимая погрешность +-1,5% от верхнего предела шкалы
• Измерительная система: подвижная катушка (электродинамическая) - надёжна, устойчива к перегрузкам
• Установка: на переднюю панель (монтаж в щитовой шкаф)
• Максимальный угол отклонения стрелки: 90°
• Шкала превышения тока: да - возможность указывать значения выше номинала (например, 5 А на входе = 1000 А на выходе)
• Корпус: из негорючего самозатухающего пластика

Совместимость и монтаж

Амперметр А72 X/5А-1.5 (без шкалы) требует подключения к вторичной обмотке трансформатора тока с номиналом 5 А. Совместим со всеми ТТ, имеющими выход 5 А, в том числе с трансформаторами ТТН от TDM ELECTRIC. Для монтажа необходим вырез в панели щита размером, соответствующем габаритам прибора серии А72. На задней части установлены присоединительные зажимы, защищённые прозрачной крышкой - её можно снять для подключения проводов, затем снова закрыть для безопасности. Устройство не требует внешнего питания - работает от сигнала тока через трансформатор.

Безопасность и стандарты

• Внесен в Госреестр средств измерений РФ (свидетельство типа CN.C.34.004.A 45415)
• Прошёл поверку - на корпусе и в паспорте есть официальные штампы
• Корпус выполнен из самозатухающего материала - не поддерживает горение, повышает пожарную безопасность
• Защитная крышка над зажимами соответствует требованиям электробезопасности при работе под напряжением

Преимущества

• Высокий класс точности 1.5 - лучше, чем у бюджетных аналогов (например, А80 с классом 2.5)
• Готов к использованию сразу после установки - не требует калибровки пользователем
• Совместим с широким спектром трансформаторов тока, включая продукцию TDM ELECTRIC
• Возможно заменить шкалу на другую (доступны сменные шкалы) - удобно при изменении коэффициента трансформации
• Стандартные габариты серии А72 - легко заменяется на другие приборы этой же серии (вольтметры, частотомеры)

Ограничения применения

• Не используется без трансформатора тока - нельзя подключать напрямую к цепям с током выше 5 А
• Работает только с переменным током - не подходит для постоянного тока (DC)
• Не предназначена для работы в условиях повышенной вибрации или ударных нагрузок
• Не рекомендовано применение во взрывоопасных средах - отсутствует взрывозащита
• Не является устройством защиты - только показывает величину тока, не отключает цепь

Примеры использования

• Контроль тока на вводе в распределительном щите многоквартирного дома
• Измерение нагрузки на двигателе насосной станции через ТТ 100/5 А
• Мониторинг потребления на конвейере в пищевой промышленности
• Учёт электроэнергии в цехах с мощными электропечами и преобразователями частоты

Практические советы

• Перед установкой проверьте коэффициент трансформации вашего ТТ - он должен соответствовать желаемому диапазону измерений (например, ТТ 200/5 А → шкала 0–200 А)
• Обязательно используйте сменную шкалу, соответствующую вашему ТТ - без неё показания будут некорректны
• При замене прибора в уже смонтированном щите - сохраняйте порядок подключения проводов к зажимам: L1 и N должны остаться на своих местах
• Если требуется большая точность - выбирайте А72 вместо А80: класс точности 1.5 против 2.5, цена выше, но погрешность меньше почти вдвое
• Закрывайте защитную крышку после подключения - это обязательное условие соблюдения норм электробезопасности
