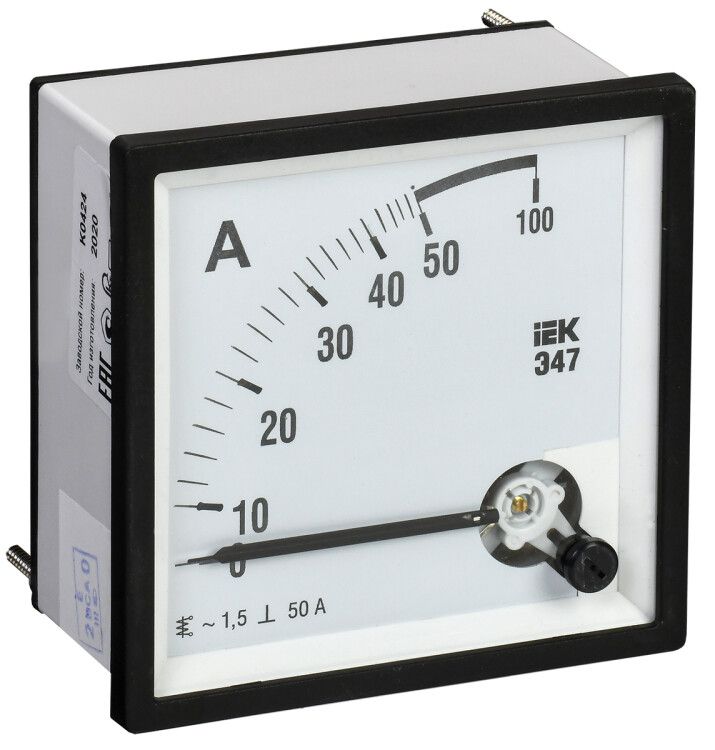

Амперметр Э47 50А 72х72 AC непосредственного включения (класс точности 1.5) - IPA10-6-0050-E IEK

Амперметр Э47 50А 72×72 мм класс точности 1.5 непосредственного включения AC - аналоговый прибор от IEK для измерения переменного тока до 50 А в распределительных щитах жилых, коммерческих и промышленных объектов. Артикул ipa10-6-0050-e соответствует типовым решениям для монтажа на передней панели.

Назначение и область применения

Амперметр Э47 предназначен для контроля величины тока в однопhasных цепях переменного тока. Применяется в низковольтных комплектных устройствах: этажных щитах, шкафах управления, распределительных пунктах, на производствах с оборудованием до 380 В. Подходит для наблюдения за нагрузкой в реальном времени - например, на станках, насосах, конвейерах.

Технические характеристики

• Номинальный ток: 5 А - ток, при котором прибор рассчитан на длительную работу;
• Диапазон измерений: 50 А - максимальное значение, которое можно измерить, при этом шкала проградуирована от 0 до 50 А;
• Класс точности: 1.5 - допустимая погрешность +-1,5 % от верхнего предела измерения (например, при 50 А - макс. ошибка 0,75 А);
• Род тока: переменный (AC) - работает только с сетью 50 Гц, не постоянный ток;
• Напряжение: 380 В - максимальное рабочее напряжение цепи, где установлен прибор;
• Способ монтажа: установка на переднюю панель корпуса с помощью крепления 72×72 мм - совпадает с стандартными отверстиями в щитах;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и влажности до 95 % при 25C;
• Срок службы: 10 лет - гарантируемый срок работы при соблюдении условий эксплуатации;
• Максимальный угол отклонения стрелки: 90° - стандартный ход указателя для аналоговых приборов этого типа;
• Измерительная система: электромагнитная - основана на взаимодействии магнитных полей внутри катушки и сердечников;
• Модульное исполнение: да - позволяет использовать в сборке модульных щитов с другими устройствами того же форм-фактора.

Совместимость и монтаж

Амперметр Э47 имеет прямоугольный корпус 72×72 мм и крепится в вырез на лицевой стороне щита. Монтаж выполняется без сверления - достаточно продеть провода через задние зажимы и закрутить болты. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Непосредственное включение означает, что ток проходит через сам прибор - он включается последовательно в цепь, поэтому необходимо отключить питание перед подключением. Не требует внешних трансформаторов тока благодаря номинальному току 5 А и диапазону до 50 А.

Безопасность и стандарты

Амперметр Э47 соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2–3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ, имеет официальный сертификат утверждения типа. Это значит, что прибор легально используется для учета энергии и проверок контролирующими органами.

Преимущества

• Не требуется внешний трансформатор тока - экономия места и стоимости в малых щитах;
• Высокая надежность механической системы - нет электроники, которая может выйти из строя от перепадов напряжения;
• Чёткая шкала и яркий цветовой контраст - легко считывать показания даже при плохом освещении;
• Защита от внешних магнитных полей - металлический экран снижает помехи от соседних аппаратов;
• Поддержка стандарта модульного монтажа - удобна для в современные щиты с DIN-рейкой.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока частотой 50 Гц;
• Запрещено использование во влажных помещениях без дополнительной защиты - IP20 не обеспечивает герметичность;
• Не рекомендован для мест с высокой вибрацией - возможны колебания стрелки и преждевременный износ механизма;
• Требуется прямое включение в цепь - нельзя применять для измерения токов выше 50 А без трансформаторов;
• Не подходит для автоматического учёта - только визуальное считывание, без выходных сигналов.

Примеры использования

• Щит освещения офисного здания - контроль нагрузки на группу светильников;
• Шкаф управления насосной станцией - наблюдение за потребляемым током двигателя;
• Распределительный пункт на заводе - мониторинг тока в линии питания конвейера;
• Автомобильный сервис - временная диагностика тока в зарядных устройствах (при наличии подходящего источника переменного тока).

Практические советы

• Выбирая место установки, убедитесь, что посадочные отверстия точно соответствуют габаритам 72×72 мм - иначе прибор не войдет;
• При замене старого прибора - сохраните порядок подключения проводов: вход всегда слева, выход справа;
• Не затягивайте клеммы слишком сильно - это может повредить контактные площадки;
• Для долгой службы избегайте установки рядом с мощными источниками тепла или магнитных полей - например, возле контакторов или трансформаторов;
• Проверьте соответствие номинала сети: если ваша цепь работает на 100 А, этот прибор не подойдёт - нужен другой с более высоким диапазоном или трансформатор тока.
