Выключатель автоматический дифференциального тока АВДТ 63 3п+N 32А C 30мА тип A | SQ0202-0019 TDM

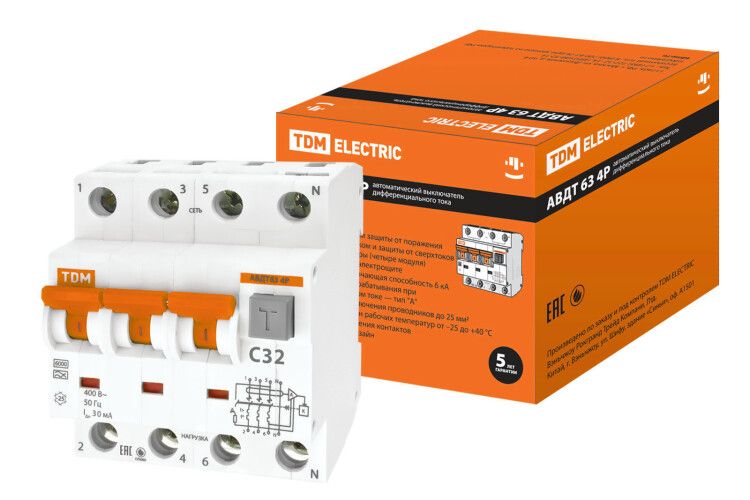

Автоматический выключатель дифференциального тока АВДТ 63 4P(3Р+N) C32 30мА 6кА тип А от TDM ELECTRIC предназначен для защиты людей от поражения электрическим током и предотвращения возгораний при утечках тока. Он сочетает функции автоматического выключателя и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для групповой защиты цепей.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ 63 4P(3Р+N) C32 30мА 6кА тип А используется там, где есть повышенный риск поражения током или утечки через землю:

• Розеточные группы в ванных комнатах и душевых помещениях;
• Линии питания наружных розеток (например, во дворе, на террасе);
• Осветительные цепи в подвалах, гаражах, сырых помещениях;
• Общие группы розеток в жилых и общественных зданиях.

Этот аппарат защищает не только человека, но и проводку от повреждений при утечках тока до 30 мА.

Технические характеристики

• Номинальный ток: 32 А — выдерживает нагрузку до 32 ампер без отключения (подходит для групповых линий с несколькими розетками).
• Ток утечки: 30 мА (0,03 А) — чувствителен к малым утечкам, безопасен для человеческой жизни.
• Тип тока утечки: A — реагирует на переменный ток и импульсный постоянный ток (подходит для современной техники с импульсными источниками питания — компьютеры, зарядки, СВЧ-печи).
• Количество полюсов: 4P (3 фазы + N) — отключает все проводники, включая ноль, что обеспечивает полную изоляцию цепи.
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 ампер.
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок (розетки, освещение, бытовые приборы), не срабатывает при кратковременных пусковых токах двигателей.
• Номинальное напряжение: 400 В — рассчитан на трёхфазную сеть 380/220 В.
• Частота: 50 Гц — совместим с сетями России и стран СНГ.
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижает тепловую нагрузку на проводку.
• Степень защиты IP20: защищён от прикосновения к токоведущим частям, но не от воды и пыли — устанавливается внутри щитов.
• Рабочая температура: от -25°C до +40°C — подходит для неотапливаемых щитовых комнат.
• Ширина: 4 модуля (72 мм глубина) — занимает место в распределительном щите, соответствует стандартному шагу DIN-рейки.
• Сечение провода: 1,5–35 мм² — позволяет подключить медные провода любого распространённого сечения.
• Отключение нейтрали: да — нулевой провод также размыкается при срабатывании, исключая опасный потенциал на оборудовании.
• Защита от ложного срабатывания: да — внутренняя схема минимизирует срабатывание от помех и скачков сети.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ 63 4P(3Р+N) C32 30мА 6кА тип А монтируется на DIN-рейку шириной 35 мм. Установка возможна как в открытых, так и в закрытых (скрытых) электрощитах. Для монтажа требуется свободное пространство глубиной 72 мм. Подключение выполняется согласно схеме на корпусе: входные провода — сверху, выходные — снизу. Ноль (N) обязательно подключается к клемме, обозначенной как “N”. Все фазы (L1, L2, L3) подсоединяются к соответствующим контактам. После подключения проверьте правильность соединений и работоспособность кнопки «Тест».

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Корпус выполнен из самозатухающего пластика, не поддерживающего горение. Отключение нейтрали и класс токоограничения 3 обеспечивают соответствие нормам безопасности для жилых и общественных объектов. Применение типа А гарантирует надёжную работу с устройствами, имеющими выпрямители (современная бытовая техника).

Преимущества

• Комбинированная защита: одновременно защищает от перегрузок, коротких замыканий и утечек тока — экономит место в щите.
• Высокая отключающая способность (6 кА): надёжно работает даже при серьёзных авариях в сети.
• Отключение нуля: полностью обесточивает цепь, исключает риск остаточного напряжения.
• Тип А: эффективен против утечек от современной электроники — важное преимущество перед типом AC.
• Защита от ложных срабатываний: снижает количество ненужных отключений из-за помех.

Ограничения применения

• Не предназначена для установки вне щита — степень защиты IP20 не допускает воздействия влаги и пыли.
• Не подходит для цепей с постоянным током (DC) — только для переменного тока 50 Гц.
• Не рекомендуется использовать в условиях температур ниже -25°C или выше +40°C — возможны отказы в работе.
• Не заменяет основной автомат на вводе — применяется как дополнительная защита на ответвлениях.
• Требует регулярной проверки кнопкой «Тест» (не реже одного раза в месяц).

Примеры использования

• Защита розеток в ванной комнате — предотвращает удар током при использовании бритвы или фена.
• Щитовая группа на кухне с микроволновкой, кофе-машиной и холодильником — защищает от утечек в старой проводке.
• Освещение гаража с металлическими светильниками — снижает риск поражения при контакте с корпусом при пробое изоляции.
• Наружные розетки для электроинструментов — особенно актуально в дождливую погоду.

Практические советы

• Выбирая автоматический выключатель дифференциального тока АВДТ 63 4P(3Р+N) C32 30мА 6кА тип А, убедитесь, что ваш щит имеет достаточную глубину (минимум 72 мм) и место под 4 модуля.
• Не используйте этот аппарат вместо вводного автомата — он не рассчитан на защиту всей квартиры или дома.
• Проверяйте работу кнопкой «Тест» ежемесячно — это единственный способ удостовериться, что УЗО-функция исправна.
• При подключении соблюдайте полярность: фазы — на верхние клеммы, ноль — на специальную метку «N».
• Если в цепи есть мощные двигатели (насосы, вентиляторы), убедитесь, что их пусковые токи не вызывают ложных срабатываний — характеристика C здесь уже учтена.
• Для систем с длинными кабельными линиями (более 50 м) возможны естественные утечки — убедитесь, что суммарный ток утечки не превышает 1/3 от номинала (≤10 мА), чтобы избежать ложных отключений.
