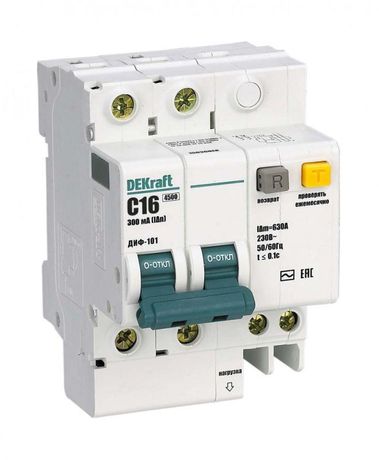

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2Р 16А 300мА AC С | 15036DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - двухполюсное устройство с защитой от токов утечки и сверхтоков, предназначенное для обеспечения безопасности в бытовых и промышленных электросетях. Номинальный ток 16 А, порог срабатывания 300 мА и характеристика C делают его надёжным решением для защиты групповых цепей, особенно там, где возможны пусковые токи.

Назначение и область применения

ДИФ-101 сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках и предотвращает возгорание из-за перегрузок или коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты розеточных групп, освещения, оборудования с высокими пусковыми токами - например, насосов, компрессоров, станков.

Технические характеристики

• Номинальный ток: 16 А
• Тип дифференциального тока: переменный (AC) - реагирует только на синусоидальные утечки
• Дифференциальный ток срабатывания: 300 мА (0,3 А)
• Номинальное напряжение: 230 В
• Количество полюсов: 2 (L+N, с коммутируемым нейтральном)
• Характеристика срабатывания: C - подходит для нагрузок с умеренными пусковыми токами (электродвигатели, люминесцентные светильники)
• Отключающая способность: 4,5 кА - способен отключить цепь при КЗ с током до 4500 А
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли
• Ширина: 7 модулей (126 мм)
• Глубина монтажа: 73 мм
• Максимальное сечение кабеля: 25 мм2
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +60C
• Тип монтажа: на DIN-рейку
• Исполнение: стационарное

Совместимость и монтаж

ДИФ-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж требует свободного места в щите - глубина 73 мм и ширина 7 модулей должны быть учтены при планировании. Коммутируемый нейтральный проводник позволяет полностью отключать цепь при срабатывании, что соответствует требованиям безопасности. Подключение кабелей - зажимы рассчитаны на сечения от 0,75 до 25 мм2. Не допускается установка в условиях повышенной влажности, пыли или открытых площадках - степень защиты IP20 исключает воздействие внешней среды.

Безопасность и стандарты

ДИФ-101 сертифицирован в соответствии с нормами РФ: ТР ТС 004/2011 (безопасность низковольтного оборудования), ТР ТС 020/2011 (электромагнитная совместимость), а также международными стандартами МЭК 61009-1 и МЭК 61009-2-2. Соответствие ГОСТ Р 51327.1-2010 гарантирует точность срабатывания при токе утечки 300 мА. Электронный блок дифференциальной защиты обеспечивает стабильную работу даже при колебаниях сети.

Преимущества

• Объединяет два типа защиты - от перегрузок/КЗ и от утечек - в одном устройстве, экономя место в щите
• Коммутируемый нейтраль повышает безопасность при обслуживании
• Характеристика C снижает риск ложных срабатываний при запуске двигателей
• Работает в широком диапазоне температур - подходит для холодных и жарких условий
• Поддерживает кабель большого сечения (до 25 мм2) - удобно для мощных потребителей

Ограничения применения

Не следует использовать ДИФ-101 в сетях с постоянным током утечки (например, с импульсными источниками питания, светодиодными драйверами, частотными преобразователями) - он реагирует только на переменный ток (AC). Также не подходит для установки вне закрытых щитов, так как IP20 не защищает от влаги и пыли. Не рекомендуется применять в качестве основной защиты человека - для этого лучше подходят УЗО с током утечки 30 мА. Ток утечки 300 мА ориентирован на противопожарную защиту, а не на защиту жизни.

Примеры использования

• Защита группы розеток в гараже с подключенными болгаркой и компрессором
• Щитовая группа на этаже многоквартирного дома - защита освещения и розеток
• Промышленный станок с асинхронным двигателем, требующий защиты от перегрева и утечек
• Распределительный щит на складе с конвейерной линией и освещением

Практические советы

• При проектировании щита учитывайте, что ДИФ-101 занимает 7 модулей - это больше, чем обычный автомат (2–4 модуля)
• Проверьте соответствие сечения кабеля - слишком толстый провод не войдёт в зажим, слишком тонкий - плохо фиксируется
• После монтажа обязательно протестируйте кнопкой “T” - она имитирует утечку и проверяет работоспособность
• Если требуется более чувствительная защита человека (30 мА), используйте отдельное УЗО перед ДИФ-101
• Для расширения функций можно подключить аксессуары от серии ВА-101 - например, блоки сигнализации или дополнительные контакты
