Автоматический выключатель 3Р 13А характеристика C ВА-101 4.5кА - 11224DEK APC

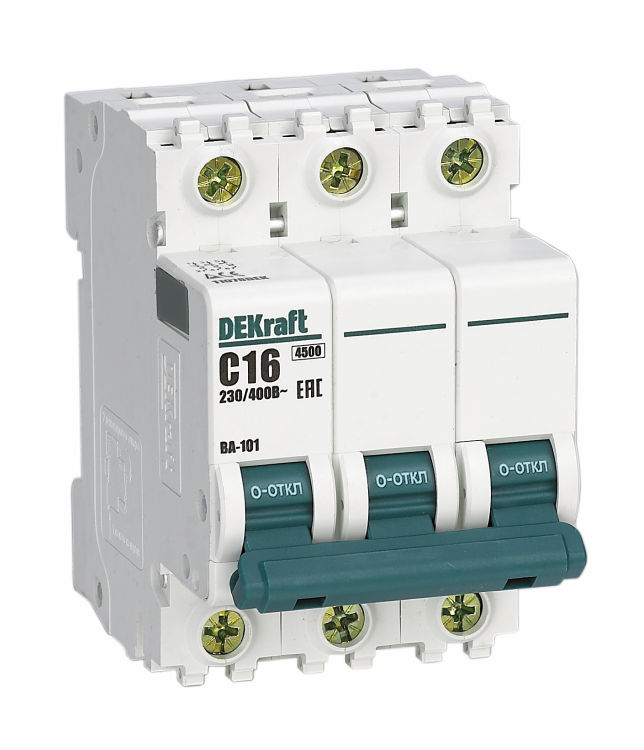

Автоматический выключатель ВА-101 от DEKraft - трёхполюсное устройство на 13 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в промышленных и бытовых сетях переменного тока. Устройство устанавливается на DIN-рейку и соответствует требованиям ГОСТ и ТР ТС.

Назначение и область применения

Автоматический выключатель ВА-101 защищает электрические цепи от сверхтоков: перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в системах питания оборудования с умеренным пусковым током - насосы, компрессоры, освещение, малые станки.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания;
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока (AC);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском (электродвигатели, светильники);
• Класс токоограничения: 3 - быстро ограничивает энергию КЗ, снижая риск повреждения проводки;
• Частота: 50 Гц - предназначено для сетей России и стран СНГ;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита;
• Модульная ширина: 3 модуля - занимает 54 мм по ширине DIN-рейки;
• Глубина монтажа: 73 мм - требуется свободное пространство за щитом;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40C до +40C и повышенной влажности в помещениях;
• Способ монтажа: на DIN-рейку - совместим со стандартными рейками 35 мм;
• Исполнение: стационарное - не предназначен для частого извлечения или перемещения.

Совместимость и монтаж

Автоматический выключатель ВА-101 устанавливается на стандартную DIN-рейку типа 35 мм. Для подключения используются зажимы с винтами - затягивать необходимо усилием, достаточным для надёжного контакта, но без перегрузки. Максимальное сечение кабеля - 25 мм2, более толстые провода не войдут. Убедитесь, что глубина щита позволяет вместить 73 мм устройства. Не используйте с кабелями из алюминия - зажимы рассчитаны исключительно на медь.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50030.2-2010 (соответствует МЭК 60947-2), ГОСТ 9098-78 и техрегламенту ТР ТС 004/2011. Соответствие этим нормам гарантирует соответствие требованиям безопасности и надёжности в РФ и ЕАЭС. IP20 предотвращает случайное прикосновение к токоведущим элементам, но не защищает от внешних воздействий - обязательна установка в закрытом щите.

Особенности конструкции

Конструкция ВА-101 включает новый механизм расцепления, обеспечивающий мгновенный разрыв цепи при аварии. Корпус усилен пятью монолитными заклёпками - это повышает механическую прочность и долговечность. Лицевая панель сплошная, без открытых участков - минимизирует риск поражения током. Боковые каналы охлаждения позволяют лучше отводить тепло при длительной работе под нагрузкой, особенно в условиях высокой температуры окружающей среды.

Преимущества

• Надёжное срабатывание благодаря новому механизму расцепления;
• Повышенная прочность корпуса за счёт монолитных заклёпок;
• Улучшенное тепловыделение - боковые охлаждающие каналы поддерживают стабильную работу;
• Полностью автоматизированное производство - минимальный процент брака;
• Совместимость с большинством стандартных щитов и DIN-реек.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не допускает эксплуатацию на открытом воздухе или во влажных местах;
• Не подходит для нагрузок с очень высокими пусковыми токами (например, крупные двигатели, сварочные аппараты) - характеристика C не всегда успевает сработать без ложных срабатываний;
• Не рекомендуется для алюминиевых проводов - контактные группы рассчитаны только на медь;
• Не является устройством дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО.

Примеры использования

• Защита групповой линии освещения в офисе;
• Щитовая защита для насосной станции в частном доме;
• Фазовая защита конвейерной линии на заводе;
• Распределительный щит многоквартирного дома - для каждой квартиры или этажа.

Практические советы

• Выбирая автомат ВА-101, проверьте, чтобы номинальный ток нагрузки был меньше 13 А - желательно с запасом 10–20%, чтобы избежать ложных срабатываний;
• Перед монтажом убедитесь, что в щите достаточно места по глубине - 73 мм - и по ширине - 3 модуля (54 мм);
• Подключайте только медные провода сечением до 25 мм2 - плотно затяните винты, но не переусердствуйте;
• Если нужна защита от утечек тока - обязательно установите параллельно УЗО;
• Для условий с высокой температурой (например, в цехах) убедитесь, что щит имеет хорошую вентиляцию - охлаждающие каналы работают эффективнее при наличии воздушного потока.
