Автоматический выключатель 3Р 5А характеристика C ВА-101 4.5кА - 11222DEK APC

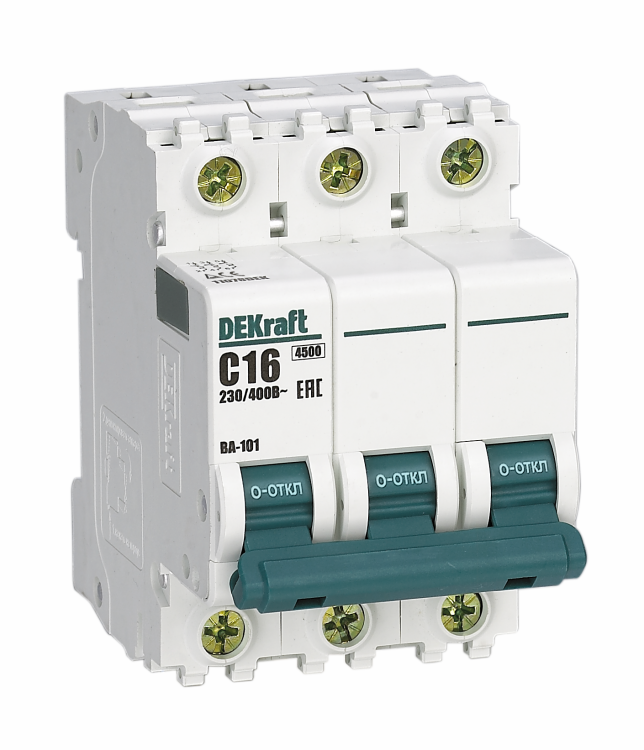

Автоматический выключатель ВА-101 от DEKraft — трёхполюсное устройство на 5 А с характеристикой C и отключающей способностью 4,5 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в промышленных и бытовых сетях переменного тока. Устройство устанавливается на DIN-рейку и соответствует российским и международным нормам.

Назначение и область применения

Автоматический выключатель ВА-101 защищает электрические цепи от сверхтоков: перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется в системах питания освещения, розеточных групп, маломощного оборудования до 400 В.

Технические характеристики

• Номинальный ток: 5 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В — допустимое рабочее напряжение сети переменного тока;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Отключающая способность: 4,5 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пуском (например, светильники, насосы, малые двигатели);
• Частота: 50 Гц — совместим с сетями России и стран СНГ;
• Класс токоограничения: 3 — быстродействующее устройство, снижающее тепловую энергию при КЗ;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и от предметов более 12 мм, не предназначено для влаги и пыли вне щита;
• Модульная ширина: 3 модуля — занимает 54 мм на DIN-рейке (стандарт 17,5 мм на модуль);
• Глубина монтажа: 73 мм — требуемый зазор за щитом для правильной установки;
• Максимальное сечение кабеля: 25 мм² — можно подключать медные провода до этого сечения;
• Способ монтажа: на DIN-рейку — стандартный крепёж для электрощитов;
• Исполнение: стационарное — не рассчитано на перемещение или частую демонтажную работу;
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности, но внутри закрытого щита;
• Нормативные документы: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98), ГОСТ 9098-78, ТР ТС 004/2011 — соответствие требованиям безопасности РФ и ЕАЭС.

Совместимость и монтаж

Автоматический выключатель ВА-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной 73 мм за щитом. Подключение проводов — через винтовые зажимы, допускаются медные жилы сечением до 25 мм². Не рекомендуется использовать многожильные провода без наконечников. Выключатель совместим со всеми типами щитов, где соблюдены габариты и условия IP20. Комплектуется только основным корпусом; дополнительные аксессуары (блокировки, контакты) требуют отдельного заказа.

Безопасность и стандарты

Выключатель ВА-101 соответствует ГОСТ Р 50030.2-2010 и ТР ТС 004/2011, что гарантирует безопасность при использовании в электроустановках до 1000 В. Класс токоограничения 3 позволяет минимизировать риск повреждения кабелей и оборудования при КЗ. Сплошная лицевая панель предотвращает случайное прикосновение к контактам. Механизм расцепления выполнен с учётом требований к надёжности и долговечности. Сертифицирован для эксплуатации в условиях УХЛ4 — подходит для холодных и влажных помещений, если установлен внутри закрытого щита.

Особенности конструкции

• 5 монолитных заклёпок обеспечивают повышенную механическую прочность корпуса — снижает вероятность деформации при внешнем воздействии;
• Боковые каналы охлаждения — позволяют эффективнее отводить тепло при длительной работе близко к номинальному току;
• Новый механизм расцепления — реагирует быстрее на аварийные токи, чем аналогичные модели старого поколения;
• Производство с автоматизированным контролем качества — снижает риск брака и увеличивает срок службы устройства.

Преимущества

• Надёжное срабатывание при перегрузках и КЗ благодаря характеристике C и классу 3 токоограничения;
• Устойчивость к нагреву — благодаря охладительным каналам и качественной сборке;
• Простота установки — стандартный формат DIN-рейки и универсальные зажимы;
• Поддержка российских стандартов — легально используется в проектах, требующих ГОСТ и ТР ТС;
• Доступная цена при сохранении уровня безопасности — оптимальный выбор для массового применения.

Ограничения применения

• Не применяется во взрывоопасных зонах — степень защиты IP20 недостаточна;
• Не предназначен для открытой установки — требует герметичного щита при наличии влаги, пыли или химически активной среды;
• Не подходит для мощных двигателей с высоким пусковым током (>50 А) — характеристика C может давать ложные срабатывания;
• Не имеет функции дистанционного управления или сигнализации — для этих задач нужны дополнительные модули;
• Не рассчитан на частые коммутации — не является контактором, предназначен исключительно для защиты, а не для регулярного включения/выключения.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Щитовая защита трёхфазного конвейера или насоса мощностью до 3 кВт;
• Распределительный щит на производстве с освещением и маломощными станками;
• Объекты ЖКХ: подвалы, котельные, насосные станции — при условии установки в закрытом щите.

Практические советы

• Выбирая автомат ВА-101, проверьте, чтобы сечение кабеля не превышало 25 мм² — иначе возможен перегрев зажимов;
• При монтаже в щитах с плотной компоновкой убедитесь, что глубина 73 мм доступна — иначе аппарат не войдёт;
• Для трёхфазных цепей используйте только 3-полюсные автоматы — нельзя заменять несколькими однофазными;
• Если нагрузка часто запускается (например, компрессор), убедитесь, что пусковой ток не превышает 50 А — иначе выберите характеристику D;
• Проверяйте наличие сертификатов при покупке — артикул 11222dek и бренд DEKraft должны совпадать с данными на упаковке.
