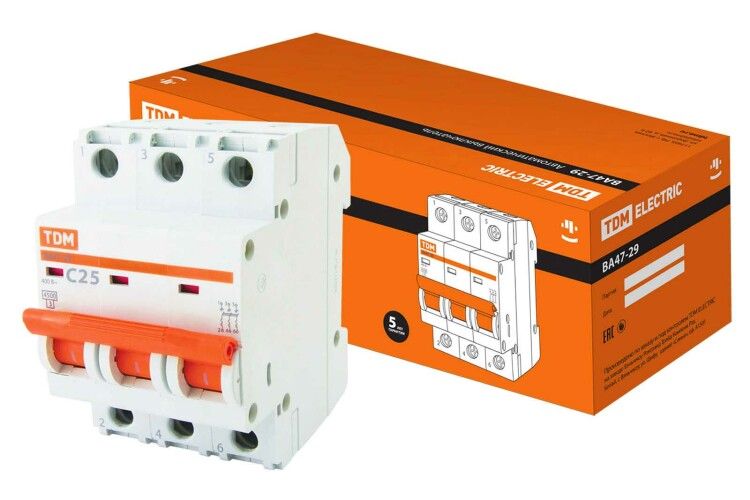

Выключатель автоматический ВА47-29 трехполюсной 25А 4,5кА характеристика С - SQ0206-0111 TDM

Автоматический выключатель ВА47-29 25А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в трёхфазных системах переменного тока. Устройство подходит для монтажа в щитках жилых и общественных зданий, обеспечивает надёжную работу при высоких нагрузках и соответствует требованиям международных стандартов.

Назначение и область применения

Выключатель ВА47-29 25А 4,5кА характеристика С используется для защиты трёхфазных линий в распределительных щитах. Подходит для вводных и групповых цепей в жилых домах, офисах, школах, торговых центрах и других объектах с умеренной нагрузкой. Применяется там, где требуется защита оборудования от перегрева и аварийных токов - например, на входе в квартиру, для питания группы розеток или освещения.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Тип тока: Переменный (AC), частотой 50 Гц - работает в сетях 230/400 В.
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазной сети 400 В между фазами.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при токе короткого замыкания до 4500 А.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током: светильники, насосы, малые двигатели, бытовая техника.
• Количество полюсов: 3 - все три фазы защищаются одновременно; при срабатывании отключаются все фазы.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на проводку.
• Ширина: 3 модуля (17,5 мм × 3 = 52,5 мм) - занимает стандартное место в DIN-рейке.
• Защита IP20: предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли - применяется только внутри закрытых щитов.
• Температурный диапазон: от –40 C до +50 C - работает в холодных и жарких помещениях, включая неотапливаемые щитовые.
• Сечение провода: 25 мм2 - позволяет подключать только один жёсткий медный провод такого же сечения (не многожильный и не больше).
• Установочная глубина: 75 мм - требует достаточного места в щите для свободного монтажа.
• Отключение нейтрали: да - при срабатывании отключается также нейтральный провод, что важно для безопасности при обслуживании.

Совместимость и монтаж

Выключатель ВА47-29 25А 4,5кА характеристика С монтируется на стандартную DIN-рейку шириной 35 мм. Подходит для скрытого монтажа - устанавливается заподлицо в стеновой нише. Для подключения используются винтовые зажимы: необходимо затянуть провод сечением 25 мм2 до упора, не допуская оголённых участков. Нельзя использовать гибкие многожильные провода - они требуют наконечников. Устройство совместимо с другими аппаратами серии ВА47-29, что позволяет собирать унифицированные щиты.

Безопасность и стандарты

Выключатель соответствует стандартам IEC 60947-2 и IEC 60898, которые регламентируют требования к автоматическим выключателям для распределительных устройств. Класс токоограничения 3 обеспечивает повышенную безопасность при КЗ. Корпус изготовлен из самозатухающего пластика - не поддерживает горение, что снижает риск распространения огня. Отключение всех полюсов, включая N, соответствует нормам безопасности при ремонте.

Преимущества

• Надёжное отключение при КЗ благодаря классу токоограничения 3 и отключающей способности 4,5 кА.
• Совместимость со всеми элементами серии ВА47-29 - удобно для сборки щитов одной серии.
• Возможность пломбировки - можно заблокировать рычаг в положении “выкл” для предотвращения несанкционированного включения (пломба продается отдельно).
• Работа при экстремальных температурах - подходит для установки в неотапливаемых помещениях.
• Отключение нейтрали - повышает безопасность при работах на оборудовании.

Ограничения применения

• Не предназначена для защиты мощных двигателей с высоким пусковым током - для них нужна характеристика D.
• IP20 не защищает от влаги - нельзя устанавливать вне помещений или во влажных зонах (ванная, кухня, подвал без герметизации).
• Подключается только однопроволочный провод сечением 25 мм2 - многожильные провода требуют обжимных наконечников, иначе возможен нагрев и выход из строя.
• Номинальное напряжение изоляции указано как 0 В - это ошибка в спецификации; фактически устройство рассчитано на 500–690 В, но точное значение не указано производителем - следует проверять документацию на конкретную партию.

Примеры использования

• Главный ввод в квартире - защита всей трёхфазной системы от перегрузок.
• Щит на этаже многоэтажного дома - распределение энергии по группам розеток и освещения.
• Электрощит в торговом центре - защита линий для кондиционеров, лифтов, систем вентиляции.
• Цеховая распределительная станция - ввод для группы станков с умеренным пусковым током.

Практические советы

• Перед монтажом проверьте сечение кабеля - если он меньше 25 мм2, используйте переходник или выберите другой автомат.
• Используйте заглушку для пломбировки, если выключатель установлен в местах с ограниченным доступом (например, в подъездном щите).
• Не устанавливайте рядом с источниками тепла - превышение температуры выше +50 C может вызвать ложные срабатывания.
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг выключателя для лучшего теплоотвода.
• Проверяйте соответствие маркировки на корпусе: ВА47-29 25А 4,5кА характеристика С - это именно тот аппарат, который вам нужен. Артикул sq0206-0111 от TDM ELECTRIC гарантирует оригинальность.
