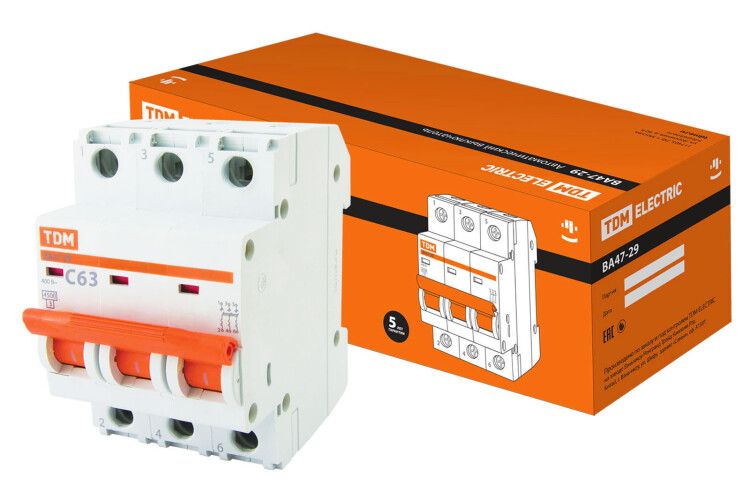

Выключатель автоматический ВА47-29 трехполюсной 63А 4,5кА характеристика С - SQ0206-0115 TDM

Автоматический выключатель ВА47-29 63А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в распределительных щитах жилых и общественных зданий, обеспечивает надёжное отключение трёх фаз и совместим с типичными системами учёта и управления энергопотреблением.

Назначение и область применения

Автоматический выключатель ВА47-29 63А 4,5кА характеристика С применяется для защиты трёхфазных электрических цепей. Он отключает питание при превышении допустимого тока (перегрузка) или при аварийном токе короткого замыкания. Подходит для установки в вводно-распределительных устройствах (ВРУ) жилых домов, офисов, школ, больниц и других объектов с сетью 400 В переменного тока. Не предназначен для защиты от утечек тока на землю - для этого требуются УЗО.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В AC - работает в трёхфазной сети 400 В, частотой 50 Гц.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины при 230 В и 400 В.
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинального, подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы).
• Количество полюсов: 3 - защищает все три фазы одновременно; нейтральный провод не защищён, но может быть отключен параллельно.
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, что уменьшает риск повреждения оборудования.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды. Применяется только внутри закрытых щитов.
• Модульная ширина: 3 модуля (по 17,5 мм каждый) - занимает 52,5 мм места в DIN-рейке.
• Температурный диапазон: от –40 C до +50 C - работает в условиях холодных помещений и нагрева от соседних аппаратов.
• Сечение проводов: 25 мм2 - позволяет подключить жёсткие медные провода такого же сечения.
• Степень загрязнения: 3 - рассчитан на работу в помещениях с повышенным уровнем пыли и влаги (например, производственные цеха).

Совместимость и монтаж

Выключатель ВА47-29 63А 4,5кА характеристика С монтируется на стандартную DIN-рейку шириной 35 мм. Установка возможна как в открытые, так и в заподлицо установленные щиты. Для подключения используются винтовые зажимы, обеспечивающие надёжный контакт с проводами сечением 25 мм2. Возможна двойная коммутация: можно подключить как шину, так и отдельный проводник - это удобно при организации распределительных шин. Нейтральный провод (N) не защищён автоматом, но при отключении он также размыкается благодаря механизму синхронного отключения.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям международных стандартов IEC 60947-2 и IEC 60898. Сертифицирован для эксплуатации в сетях с классом перенапряжения 0 - то есть не предназначен для мест, где возможны значительные скачки напряжения (например, на входе в здание). Корпус изготовлен из самозатухающего пластика, не поддерживающего горение, что снижает риск распространения огня при внутренней неисправности.

Преимущества

• Механический индикатор положения контактов - чётко видно, включён выключатель или отключён, даже при плохом освещении.
• Оптимизированная геометрия корпуса - улучшает теплоотдачу, предотвращает перегрев при длительной работе на пределе.
• Возможность пломбировки - предусмотрена возможность установки заглушки (приобретается отдельно) для предотвращения несанкционированного вмешательства.
• Двойное подключение - позволяет использовать как шину, так и отдельные провода, увеличивает гибкость схемотехники.
• Совместимость со скрытым монтажом - легко интегрируется в нишевые щиты без внешнего выступа.

Ограничения применения

• Не защищает от утечек тока - для защиты людей требуется обязательная установка УЗО перед этим автоматом.
• IP20 - нельзя устанавливать вне закрытых щитов, в сырых, пыльных или наружных условиях.
• Номинальное напряжение изоляции Ui = 0 В - указывает на отсутствие специальной изоляции для высоких импульсных перенапряжений, поэтому не рекомендован для установки на входе без дополнительной защиты.
• Номинальное импульсное выдерживаемое напряжение Uimp = 0 кВ - не предназначен для зон с высокой вероятностью грозовых перенапряжений без молниезащиты.

Примеры использования

• Главный ввод в квартире или офисе с трёхфазным питанием.
• Защита группы мощных электродвигателей на производстве (станки, насосы, конвейеры).
• Распределительный щит в административном здании, где необходимо отключать сразу три фазы при аварии.
• Щиты в торговых центрах, где важна надёжность и визуальная индикация состояния питания.

Практические советы

• Выбирая автомат ВА47-29 63А 4,5кА характеристика С, проверьте соответствие сечения кабеля - используйте только провода 25 мм2, чтобы избежать перегрева зажимов.
• При монтаже в плотно упакованных щитах соблюдайте минимальный зазор между устройствами - оптимально 10–15 мм для лучшей вентиляции.
• Если нужна защита от несанкционированного доступа - заказывайте заглушку отдельно, она не входит в базовую комплектацию.
• Этот автомат не заменяет УЗО. Обязательно сочетайте его с устройством защитного отключения, если есть риск поражения током.
• При использовании в холодных помещениях (например, на складе) убедитесь, что температура не опускается ниже –40 C - иначе механизм может работать некорректно.
