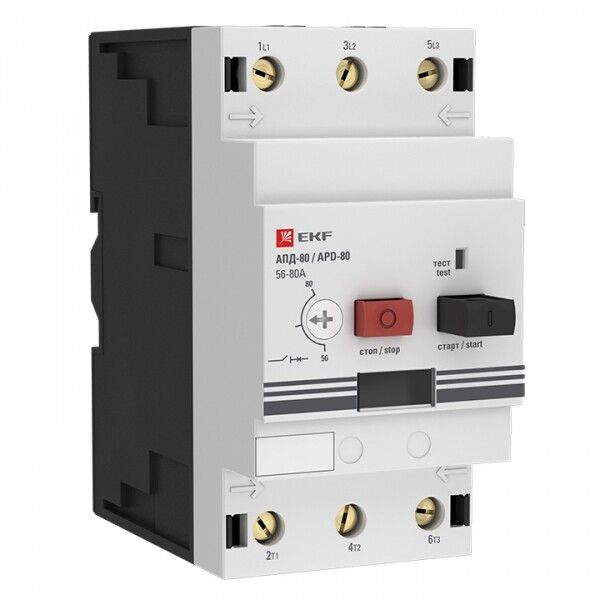

Выключатель автоматический для защиты двигателя АПД-80 56-80А EKF apd3-56-80

Автоматический выключатель для защиты двигателя АПД-80 56-80А от EKF PROxima предназначен для защиты трёхфазных асинхронных двигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство рассчитано на работу в промышленных условиях и устанавливается на DIN-рейку. Артикул apd3-56-80 соответствует серии AПД-80 и обеспечивает надёжную защиту при токах от 56 до 80 А.

Назначение и область применения

Автоматический выключатель АПД-80 56-80А используется исключительно для защиты электродвигателей переменного тока. Он предотвращает повреждение оборудования при перегрузках, коротком замыкании и обрыве одной из фаз. Подходит для применения в промышленных системах: насосы, конвейеры, компрессоры, подъёмники, вентиляторы, строительное оборудование. Не предназначен для защиты освещения, бытовой техники или слаботочных цепей.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выдерживает устройство без срабатывания;
• Диапазон настройки защиты от перегрузки: 56–80 А - можно точно подстроить порог срабатывания под конкретный двигатель;
• Диапазон срабатывания при КЗ: 728–1040 А - мгновенное отключение при высоких токах короткого замыкания;
• Номинальное напряжение: 400–600 В переменного тока - работает в сетях с частотой 50 Гц;
• Номинальная мощность (AC-3): 37 кВт - максимальная мощность двигателя, которую можно защитить при напряжении 400 В;
• Отключающая способность: 15 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Тип расцепления: термомагнитное - сочетание тепловой защиты (от перегрузки) и магнитной (от КЗ);
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли;
• Температурный режим: от –40 C до +55 C - допустимый диапазон для эксплуатации в холодных и жарких помещениях;
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в закрытых помещениях;
• Подключение: винтовые зажимы - надёжное соединение с проводниками до 35 мм2;
• Способ монтажа: на DIN-рейку шириной 35 мм;
• Управление: кнопка нажимная - ручное включение/выключение;
• Гарантия: 84 месяца - длительный срок гарантийного обслуживания;
• Соответствие стандартам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98).

Совместимость и монтаж

Автоматический выключатель АПД-80 56-80А совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа требуется свободное место на щите и доступ к контактам для подключения кабелей. Подключаемые провода должны иметь сечение не более 35 мм2 - большие кабели не войдут в зажимы. Нельзя использовать с однофазными цепями или оборудованием постоянного тока. Обязательно соблюдайте полярность подключения фаз L1, L2, L3 - неверное подсоединение снижает эффективность защиты.

Безопасность и стандарты

Выключатель соответствует требованиям международного стандарта IEC 60947-2 и российскому ГОСТ Р 50030.2-99. Конструкция имеет защиту от перегрева и самовосстанавливающуюся термическую защиту. Корпус изготовлен из самозатухающего пластика, что снижает риск распространения пламени при аварии. Однако степень защиты IP20 не позволяет применять устройство во влажных, запылённых или открытых местах - требуются дополнительные корпуса или шкафы.

Преимущества

• Точная настройка тока защиты от перегрузки в диапазоне 56–80 А - идеально подстраивается под конкретный двигатель;
• Чувствительность к обрыву фазы - предотвращает перегрев и выход из строя двигателя при потере одной фазы;
• Высокая отключающая способность (15 кА) - обеспечивает безопасность даже при серьёзных авариях;
• Надёжные винтовые зажимы с тарельчатыми пластинами - минимизируют нагрев контактов и обеспечивают долгую службу;
• Долгий срок службы и гарантия 84 месяца - снижают затраты на обслуживание и замену.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - IP20 недостаточно для таких сред;
• Не подходит для защиты однофазных потребителей, сварочных аппаратов, осветительных приборов;
• Не рекомендован для частых включений/выключений - не является пускателем, только защитным устройством;
• Требуется внешний пускатель или контактор для управления двигателем - этот автомат не выполняет функцию стартера;
• Не следует использовать в сетях с частотой выше 50 Гц - не сертифицирован для других значений.

Примеры использования

• Защита насосов в системах водоснабжения и канализации;
• Обеспечение безопасности промышленных конвейеров на заводах;
• Контроль работы вентиляторов и компрессоров в HVAC-системах;
• Защита подъёмных механизмов и автоворотов на объектах строительства;
• Установка в распределительных щитах на производстве, в логистических центрах и на складах.

Практические советы

• Настройте ток срабатывания защиты от перегрузки близко к номинальному току двигателя - лучше на 5–10 % ниже, чтобы избежать ложных срабатываний;
• Проверьте соответствие сечения кабеля (не более 35 мм2) перед подключением - перегруженные зажимы вызывают перегрев;
• Убедитесь, что все три фазы подключены правильно - один неправильно подведённый провод лишает защиту от обрыва фазы;
• При использовании в холодном помещении (до –40 C) дайте устройству адаптироваться к температуре перед первым включением;
• Не используйте АПД-80 56-80А как единственный коммутирующий элемент - всегда устанавливайте отдельный контактор для частого включения двигателя;
• При необходимости защиты в условиях пыли или влаги - поместите автомат в герметичный шкаф с классом защиты IP54 или выше.
