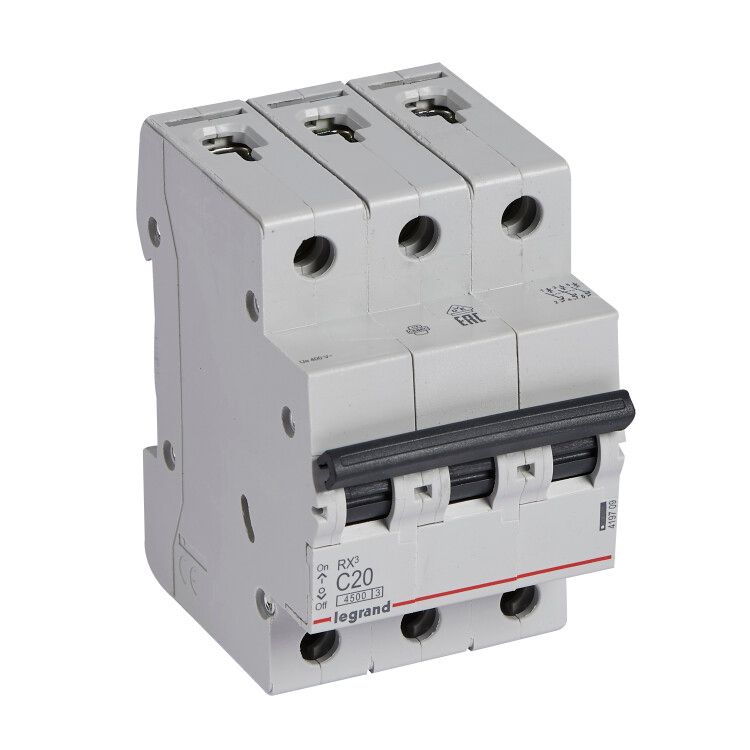

Выключатель автоматический трехполюсный RX3 4500 20А C 4,5кА | 419709 Legrand

Автоматический выключатель трехполюсный RX3 20 А (C) 4,5 кА от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Модель RX3 совмещает надежность, компактность и соответствие международным стандартам, что делает её подходящей как для бытовых, так и для промышленных установок. Артикул 419709 соответствует серийному решению RX3, рекомендованному для проектирования.

Назначение и область применения

Автоматический выключатель трехполюсный RX3 20 А (C) 4,5 кА используется для автоматического отключения электропитания при превышении допустимой нагрузки или возникновении короткого замыкания. Применяется в распределительных щитах жилых домов, офисов, производственных линий, насосных станций и других объектах с переменным током 400 В. Подходит для защиты групповых цепей, двигателей, освещения и оборудования с умеренным пусковым током.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать три фазы одновременно.
• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, светильники, трансформаторы).
• Номинальное напряжение: 400 В AC - рассчитан на работу в сетях 380–400 В, частотой 50–60 Гц.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Номинальное импульсное напряжение: 4 кВ - обеспечивает устойчивость к кратковременным скачкам напряжения.
• Максимальное сечение кабеля: 25 мм2 - для подключения медных проводников (по данным производителя; в описании указано 35 мм2 - см. раздел «Ограничения»).
• Ширина по модулям: 3M - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 44 мм - требуемый зазор внутри щита для свободного монтажа.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги.
• Рабочая температура: от 0 C - указана минимальная рабочая температура; в описании производителя указан более широкий диапазон (-25…+70 C), что актуально для хранения и условий эксплуатации вне щита.
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ.
• Сфера применения: бытовые и промышленные сети.
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с возможностью повышенной влажности.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на аппараты низковольтного управления.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Защелки на задней части обеспечивают прочное и быстрое крепление без дополнительных крепежей. Для подключения используются туннельные зажимы - они принимают одиночные многожильные или одножильные провода сечением до 25 мм2. Зажимы фиксируются обычной плоской или крестообразной отверткой. Совместим со всеми типами щитов, где есть место под 3 модуля и глубина не менее 44 мм.

Безопасность и стандарты

Автоматический выключатель RX3 20 А (C) 4,5 кА соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность при работе в сетях до 400 В. Класс токоограничения 3 обеспечивает быстрое гашение дуги, минимизируя риск повреждения кабелей и оборудования. IP20 исключает доступ к токоведущим частям при открытой крышке щита, однако устройство не предназначено для установки во влажных или запыленных местах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (6 кА) - выше заявленной в названии (4,5 кА), что даёт запас безопасности.
• Надёжные туннельные зажимы - позволяют легко и плотно закрепить провода без риска ослабления контакта.
• Компактность - занимает всего 3 модуля, экономя место в щите.
• Совместимость с продукцией Legrand и IEK - можно использовать в составе унифицированных систем.
• Поддержка стандарта МЭК 60947-2 - упрощает сертификацию и обслуживание.

Ограничения применения

• Не следует применять в условиях с уровнем загрязнения выше 2 - не подходит для сырых, пыльных или агрессивных сред без герметичных кожухов.
• Максимальное сечение кабеля - 25 мм2 по спецификации, хотя в описании указано 35 мм2 - использование проводов больше 25 мм2 недопустимо, так как это нарушает условия сертификации и может вызвать нагрев и выход из строя.
• Рабочая температура начинается от 0 C - при установке в неотапливаемых помещениях зимой требуется дополнительный обогрев или термостатическая защита.
• IP20 не обеспечивает защиту от брызг воды - нельзя устанавливать в открытом виде на улице или в цехах с орошением.

Примеры использования

• Защита трёхфазного двигателя мощностью до 10 кВт на производстве.
• Групповой автомат для освещения и розеток в административном здании.
• Щитовая защита конвейерной линии с пускателями и магнитными пускателями.
• Распределительный щит в складском комплексе с несколькими потребителями 380 В.

Практические советы

• При выборе автомата убедитесь, что сечение кабеля не превышает 25 мм2 - даже если в описании указано 35 мм2, это может быть ошибкой или относится к другому варианту.
• Проверьте глубину щита перед монтажом - необходимо минимум 44 мм свободного пространства.
• Для установки в холодных помещениях используйте термокомпенсированные модели или предусматривайте подогрев щита.
• При замене старого автомата сверьте характеристику C - она подходит для большинства промышленных нагрузок, но не для мощных насосов или компрессоров с высоким пусковым током - тогда нужна характеристика D.
• Обязательно отключите питание перед работой - даже при отключенном автомате входные клеммы остаются под напряжением.
