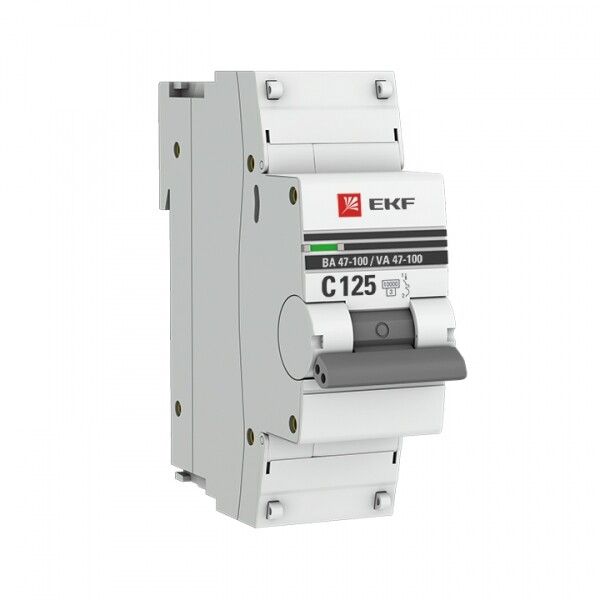

Выключатель автоматический однополюсный ВА 47-100 125А C 10кА PROxima | mcb47100-1-125C-pro EKF

Автоматический выключатель модульный однополюсный 125А 10кА тип C ВА 47-100 от EKF PROxima предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор используется в бытовых и промышленных системах на 230 В, устанавливается на DIN-рейку и обеспечивает надёжную работу при токах до 125 А.

Назначение и область применения

Автоматический выключатель модульный однополюсный 125А 10кА тип C ВА 47-100 защищает однофазные цепи от сверхтоков - как длительной перегрузки, так и внезапного короткого замыкания. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групповых линий освещения, розеток, мощных потребителей типа нагревателей, насосов, компрессоров.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: тип C - срабатывает при токе 5–10 кратном от номинала; оптимально для нагрузок с умеренным пусковым током (например, светильники, малые двигатели).
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Номинальное напряжение: 230 В переменного тока, частота 50 Гц.
• Сечение провода: 1–35 мм2 - позволяет подключить медные провода от тонких до массивных.
• Ширина: 1,5 модуля (27 мм) - занимает мало места в щите.
• Глубина монтажа: 45 мм - требует минимального свободного пространства за DIN-рейкой.
• Напряжение изоляции: 660 В - гарантирует безопасность при высоких переходных напряжениях.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам, например, от грозовых разрядов.
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах.
• Рабочая температура: от –10 C до +50 C - работает в большинстве климатических зон России.
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термическую и электродинамическую нагрузку на проводку.
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, где возможны значительные импульсы.

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 125А 10кА тип C ВА 47-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется фиксацией защёлки на рейке - никаких болтов или креплений не требуется. Для подключения используйте провода сечением 1–35 мм2. Обязательно затягивайте зажимы моментом, соответствующим рекомендациям производителя - недостаточно плотный контакт вызывает перегрев. Установка допускается только в сухих, хорошо вентилируемых щитах. Нельзя использовать в условиях повышенной влажности, пыли или открытых площадках.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345-1-2010 (эквивалент МЭК 60898-2-2006). Это значит, что он прошёл сертификацию на соответствие европейским нормам безопасности для автоматических выключателей в бытовых и аналогичных помещениях. Сертификат подтверждает надёжность работы при перегрузках и КЗ, а также долговечность контактов. Климатическое исполнение УХЛ3.1 позволяет применять устройство в условиях умеренного и холодного климата с контролируемой влажностью.

Преимущества

• Высокая отключающая способность (10 кА) обеспечивает безопасность даже при серьёзных авариях.
• Класс токоограничения 3 снижает риск повреждения кабеля и оборудования во время КЗ.
• Компактная форма (1,5 модуля) экономит место в щитке, особенно важна при ограниченном пространстве.
• Поддержка больших сечений проводов (до 35 мм2) - удобно для силовых линий.
• Длительная гарантия - 84 месяца, что говорит о уверенности производителя в качестве.

Ограничения применения

• Не предназначена для трёхфазных цепей - только для одной фазы (однополюсный).
• IP20 не защищает от воды и пыли - нельзя устанавливать вне щита, на улице или в сырых помещениях (бани, подвалы без вентиляции).
• Характеристика C не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели); для них лучше выбрать тип D.
• Не является УЗО - не защищает от утечек тока на землю. Для защиты людей нужен отдельный дифференциальный автомат или УЗО.
• Работает только при температуре выше –10 C - в неотапливаемых местах зимой может не сработать корректно.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, бойлер, микроволновка).
• Щитовая на этаже многоквартирного дома - распределение питания по комнатам через однополюсные автоматы.
• Цеховое оборудование: конвейеры, воздушные компрессоры, насосы с мощностью до 30 кВт.
• Осветительные сети в торговых центрах и административных зданиях.

Практические советы

• Выбирая автомат ВА 47-100, проверьте, чтобы номинальный ток был равен или чуть больше расчетного тока нагрузки - не более чем на 20%. Например, для 100 А нагрузки - подойдёт 125 А.
• Если в цепи есть двигатель с пуском под нагрузкой - убедитесь, что тип C достаточен. При частых ложных срабатываниях - рассмотрите вариант с типом D.
• Перед монтажом отключите питание и проверьте отсутствие напряжения тестером. Не работайте под напряжением!
• При сборке щита соблюдайте порядок: вход - сверху, выход - снизу. Так легче обслуживать и диагностировать.
• Не устанавливайте несколько автоматов одного номинала рядом без вентиляционного зазора - они могут перегреваться.
• Проверяйте состояние контактов каждые 2–3 года - особенно при высоких нагрузках. Чистый контакт = меньше потерь энергии и тепла.
