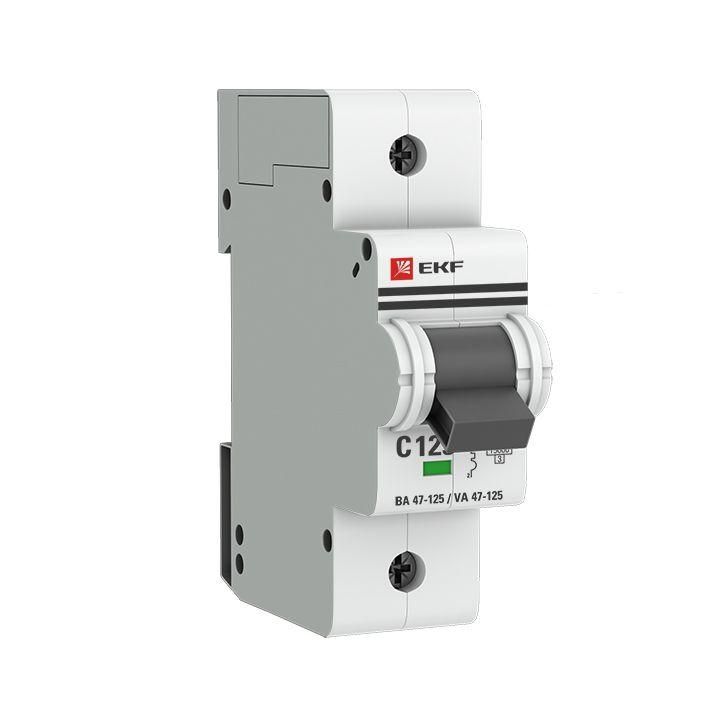

Автоматический выключатель ВА 47-125 1P 125А (C) 15кА EKF PROxima - mcb47125-1-125C

Автоматический выключатель ВА 47-125 125А (C) 15кА от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Этот аппарат сочетает высокую отключающую способность, компактную форму и соответствие современным нормам, что делает его универсальным решением для монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель ВА 47-125 125А (C) 15кА защищает одиночные фазовые цепи переменного тока от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Применяется в щитках жилых домов, офисов, производственных помещений и других объектов с нагрузкой до 125 А. Подходит для питания мощных потребителей: нагревательных устройств, насосов, кондиционеров, оборудования на конвейерах.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: C - оптимальна для нагрузок со средним пусковым током (например, двигатели, люминесцентные светильники).
• Номинальное напряжение: 230 В AC - рассчитан на работу в сетях с напряжением до 230 В переменного тока частотой 50 Гц.
• Номинальная отключающая способность: 15 кА - способен безопасно отключить цепь даже при очень больших токах КЗ, близких к максимуму для бытовых систем.
• Количество полюсов: 1 - управляет одной фазой; применяется в паре с другими полюсами для многофазных систем.
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не герметичен; требует установки внутри закрытого щита.
• Поперечное сечение провода: 1–25 мм2 - позволяет подключать медные провода любого распространённого сечения.
• Ширина: 1,5 модуля (27 мм) - занимает мало места на DIN-рейке, удобен для плотной укладки в щите.
• Глубина монтажа: 44 мм - минимальная глубина, необходимая для правильной установки в распределительном щите.
• Рабочий диапазон температур: –10…+50 C - работает в большинстве внутренних условий, включая неотапливаемые помещения зимой.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную изоляцию между токоведущими элементами при повышенных напряжениях.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (например, от ударов молнии или коммутационных помех).
• Класс токоограничения: 3 - снижает величину тока КЗ через себя, повышая безопасность всей системы.
• Категория перенапряжения: III - соответствует требованиям для установки в распределительных устройствах вторичного уровня.
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту сразу от двух типов аварий: долгих перегрузок и мгновенных КЗ.
• Нормативный документ: ГОСТ Р 50345-2010 / МЭК 60898-2-2006 - полностью соответствует европейским и российским стандартам для квартирных и промышленных автоматов.

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается одним движением - защёлкиваются фиксаторы на нижней части корпуса. Подключение осуществляется к верхним и нижним зажимам: вход - сверху, выход - снизу (по стандарту безопасности). Обеспечен надёжный контакт благодаря серебросодержащей контактной группе. Возможна дополнительная комплектация: сигнализирующие контакты, катушки отключения, блокировки - позволяют интегрировать аппарат в системы автоматизации.

Безопасность и стандарты

Автоматический выключатель ВА 47-125 125А (C) 15кА выполнен в соответствии с ГОСТ Р 50345-2010 и МЭК 60898-2-2006. Его класс токоограничения 3 и двойная дугогасительная система обеспечивают безопасное гашение дуги даже при максимальных токах КЗ. Наличие категории перенапряжения III и импульсным выдерживаемым напряжением 4 кВ повышает отказоустойчивость в условиях колебаний сети. Сертифицирован для работы в условиях степени загрязнения 2 - то есть допускает наличие неметаллической пыли и слабой влажности, характерных для обычных помещений.

Преимущества

• Высокая отключающая способность (15 кА) позволяет использовать его там, где раньше требовалось применение более дорогих силовых автоматов.
• Компактная форма (1,5 модуля) экономит место в щитке, особенно важно при ограниченном пространстве.
• Двойной разрыв контакта и две дугогасительные камеры увеличивают срок службы и надёжность гашения дуги.
• Серебросодержащие контакты снижают переходное сопротивление, минимизируют нагрев и продлевают жизнь аппарата.
• Подтверждённая долговечность: гарантия 84 месяца указывает на качество материалов и сборки.

Ограничения применения

• Не предназначен для внешнего монтажа - степень защиты IP20 исключает использование вне закрытых щитов.
• Не рекомендован для цепей с преобладанием пусковых токов выше 5–7× I_n, таких как компрессоры или тяжёлые станки - лучше выбрать характеристику D.
• Не следует использовать в качестве главного рубильника - он не имеет механической возможности многократного ручного отключения под нагрузкой.
• Не подходит для цепей постоянного тока - только для переменного тока 50 Гц.
• При температурах ниже –10 C возможны задержки срабатывания теплового расцепителя - требуется проверка в холодных условиях.

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, духовой шкаф).
• Щитовая на этаже офисного здания - защита освещения и маломощного оборудования.
• Цепь питания воздушного кондиционера 3–5 кВт в торговом центре.
• Фазовый автомат в распределительном щите производства - контроль одного из трёх фазных контуров.

Практические советы

• Выбирая этот автомат, обязательно учтите суммарную мощность всех подключённых устройств - она должна быть меньше 28,75 кВт (P = U × I = 230 В × 125 А).
• При проектировании щита используйте правило: один автомат на одну функциональную группу (розетки, освещение, оборудование).
• Перед монтажом проверьте сечение кабеля - не менее 16 мм2 меди для 125 А, чтобы избежать перегрева.
• Если планируете подключение нескольких автоматов рядом - оставляйте свободное пространство около 5 мм между ними для лучшего теплоотвода.
• Для удалённого управления или интеграции в SCADA-систему можно заказать модель с дополнительными контактами - они легко крепятся справа.
