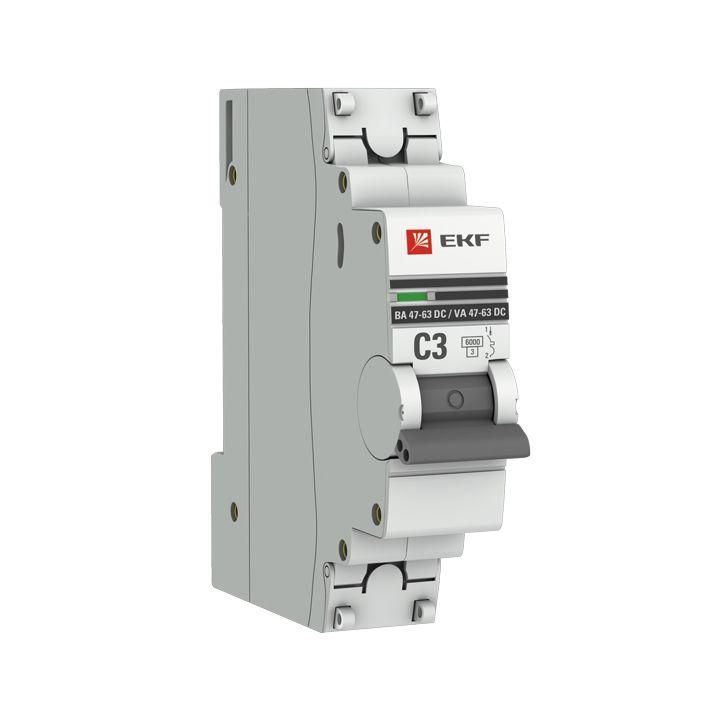

Автоматический выключатель 1P 3А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-1-03C-pro

Автоматический выключатель ВА 47-63 DC PROxima EKF - это однополюсное устройство для защиты цепей постоянного тока до 3 А с отключающей способностью 6 кА. Подходит для установки на DIN-рейку в щитах управления, зарядных устройствах и системах солнечной энергетики.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC PROxima EKF предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Устройство применяется там, где требуется надежная защита при высоких пусковых токах - например, в системах фотоэлектрических станций, светодиодном освещении, зарядных станциях для электромобилей, промышленных контроллерах и батарейных массивах.

Технические характеристики

• Номинальный ток: 3 А
• Количество полюсов: 1
• Номинальное напряжение: 250 В постоянного тока (DC)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пуском (например, LED-ленты, малые двигатели)
• Номинальное напряжение изоляции: 660 В
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ
• Поперечное сечение провода: 1–25 мм2
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рабочий диапазон температур: от –25 C до +50 C
• Монтаж: на DIN-рейку шириной 35 мм
• Занимаемый модуль: 1
• Глубина монтажа: 41 мм
• Частота: 50 Гц (не влияет на работу при постоянном токе)
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной конденсации
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА 47-63 DC PROxima EKF совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для фиксации используется установленный зажим с внутренним механизмом, который обеспечивает плотное прилегание даже при вибрациях. Провода подключаются через винтовые зажимы с максимальным сечением 25 мм2. После подключения рекомендуется проверить затяжку усилием рукой - переусиливать нельзя.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3 - снижает энергию дуги при аварии. Цветовая индикация положения контакта (зелёный - включён, красный - отключён) позволяет быстро определить состояние аппарата без тестирования. Пластиковая крышка над зажимами предотвращает случайное прикосновение к токоведущим частям и даёт возможность пломбировки для контроля доступа.

Особенности конструкции

Корпус автоматического выключателя ВА 47-63 DC PROxima EKF усилен дополнительными заклёпками, которые препятствуют деформации и расхождению корпуса под воздействием тепла или механических нагрузок. Это особенно важно при длительной работе при повышенных температурах. Ручка управления имеет увеличенный хват и чёткий тактильный отклик - легко работает даже в перчатках. Индикатор состояния расположен на передней панели и виден даже при ограниченном угле обзора.

Преимущества

• Высокая отключающая способность (6 кА) - безопасна даже при серьёзных КЗ в DC-системах
• Защита от несанкционированного доступа благодаря герметичной крышке
• Усиленный корпус повышает долговечность в условиях вибрации и перепадов температур
• Цветовая индикация ускоряет диагностику
• Поддержка проводов до 25 мм2 - можно использовать жесткие многожильные кабели
• Длительная гарантия - 7 лет

Ограничения применения

• Не предназначена для переменного тока (AC) - применение на AC вызывает некорректную работу и риск отказа
• IP20 не обеспечивает защиту от влаги - запрещено использование во влажных помещениях без дополнительной защиты (корпуса IP54+)
• Не подходит для нагрузок с очень высокими пусковыми токами (например, мощные электродвигатели) - лучше выбрать характеристику D
• Работает только при температуре выше –25 C - в холодных регионах требует установки внутри отапливаемого шкафа

Примеры использования

• Щиты солнечных электростанций - защита цепей PV-панелей и контроллеров заряда
• Зарядные станции для электрокаров - защита DC-выходов
• Промышленные системы управления - питание PLC, датчиков, реле
• Системы бесперебойного питания (ИБП) - защита выходных цепей постоянного тока
• Лабораторные стенды и испытательные установки

Практические советы

• Перед монтажом убедитесь, что напряжение в цепи полностью отключено - даже при 250 В DC ток опасен
• При использовании многожильных проводов используйте наконечники - они предотвращают ослабление контакта
• Не устанавливайте рядом с источниками тепла - нагрев снижает реальную рабочую способность автомата
• Проверьте соответствие сечения провода и номинала автомата - 3 А не защищает цепи с током более 3,5 А
• Для систем с несколькими последовательно включенными автоматами - соблюдайте координацию по времени срабатывания
• При необходимости пломбировки - используйте специальные термостойкие пломбы, подходящие для IP20-устройств
