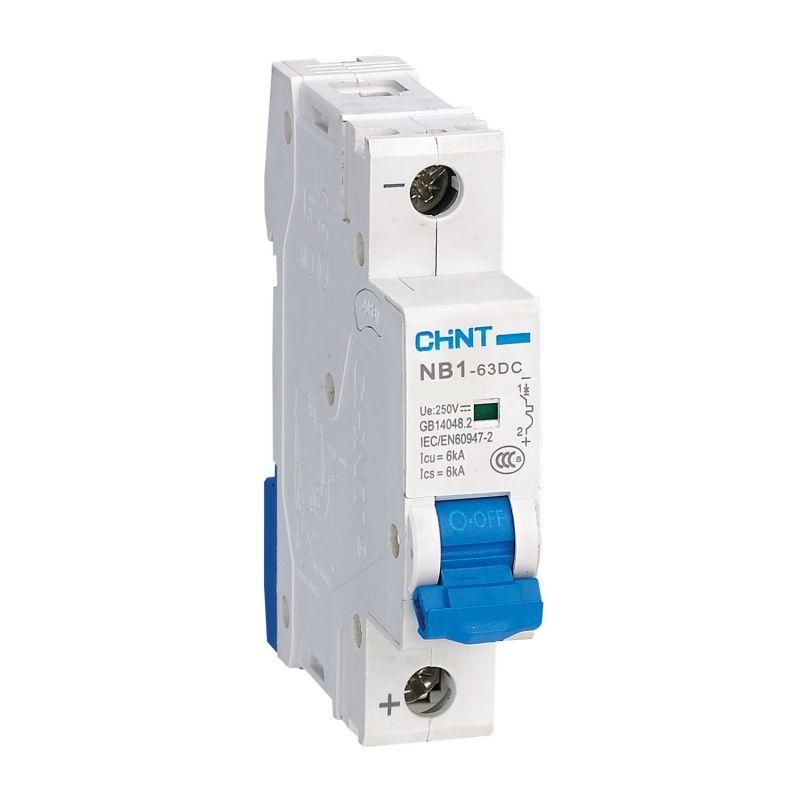

Выключатель автоматический однополюсный NB1-63DC 1P 3A 6кА х-ка C 250В DC (R) | 182701 CHINT

Автоматический выключатель NB1-63DC — однополюсный модульный аппарат для защиты цепей постоянного тока в распределительных щитах. Номинальный ток 3 А, отключающая способность 6 кА, рассчитан на работу в системах автоматизации, возобновляемой энергетики и промышленном оборудовании.

Назначение и область применения

Выключатель NB1-63DC предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах систем автоматизации, промышленных контроллеров, солнечных электростанций, зарядных станций для электромобилей, а также в аппаратуре железнодорожного и городского транспорта. Подходит для нечастых операций включения и отключения нагрузки.

Технические характеристики

• Номинальный ток: 3 А
• Номинальное напряжение: 250 В постоянного тока (DC)
• Количество полюсов: 1
• Отключающая способность: 6 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C — срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (например, светодиодные драйверы, малые преобразователи)
• Напряжение изоляции: 300 В — обеспечивает надёжную изоляцию между токоведущими частями
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки внутри закрытого щита
• Модульная ширина: 1 модуль (18 мм)
• Рабочая температура: от -35 °C до +70 °C — допускает эксплуатацию в суровых условиях, включая холодные помещения и жаркие серверные
• Частота: 50–60 Гц — указано для совместимости с переменным током, но используется исключительно в цепях постоянного тока
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 — подходит для помещений с умеренной запылённостью, без проводящей пыли и конденсата

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется гибким кабелем, либо через шины с наконечниками типов PIN и FORK. Совместим с другими модулями серии NB1-63DC — можно комбинировать с дополнительными контактами и расцепителями. Ширина 1 модуль позволяет легко размещать в щитках с ограниченным пространством.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов постоянного тока. Категория применения A — гарантирует селективность и точность отключения при коротком замыкании. Устройство прошло испытания на механическую износостойкость (20 000 циклов включения-выключения) и электрическую (1 500 циклов под нагрузкой).

Преимущества

• Специализирован для цепей постоянного тока — отличается от обычных AC-выключателей, которые не обеспечивают надёжное гашение дуги при DC
• Яркий индикатор положения контактов — наглядно показывает состояние (вкл./выкл.) даже при слабом освещении
• Гибкая система дополнительных модулей — возможно подключение вспомогательных контактов XF9, сигнальных XF9J, расцепителей S9/V9 для удалённой сигнализации и дистанционного отключения
• Узкий форм-фактор — экономит место в щите при многочисленных цепях

Ограничения применения

• Не применяется в цепях переменного тока — использование на AC вызовет отказ или повреждение устройства
• IP20 не допускает установку во влажных, пыльных или открытых зонах — требуется корпус щита с классом защиты не ниже IP54
• Номинальное напряжение 250 В DC — нельзя использовать в системах выше этого значения, даже если ток меньше 3 А
• Не рекомендован для частых включений (более 10 раз в день) — высокая электрическая износостойкость (1500 циклов) ограничивает применение в часто коммутируемых цепях

Примеры использования

• Защита группы солнечных панелей в микросистеме с напряжением 240 В DC
• Отключение питания контроллера PLC в промышленном щите
• Распределение цепей постоянного тока в зарядной станции EV
• Щит управления питанием LED-освещения в метро

Практические советы

• При выборе аналога проверьте именно напряжение DC — многие модели помечены как “DC”, но имеют меньший предел (например, 125 В), что недопустимо для солнечных систем
• Для цепей с батарейными массивами используйте только сертифицированные DC-автоматы — обычные бытовые автоматы не подходят
• При монтаже соблюдайте момент затяжки клемм — указанный в документации, чтобы избежать перегрева
• Если нужна дистанционная сигнализация срабатывания — выбирайте версию с опцией XF9J, она передаёт сигнал при аварийном отключении
• Проверяйте посадочный диаметр кабеля — он должен соответствовать заявленному сечению для 3 А (обычно до 2,5 мм² медного провода)
