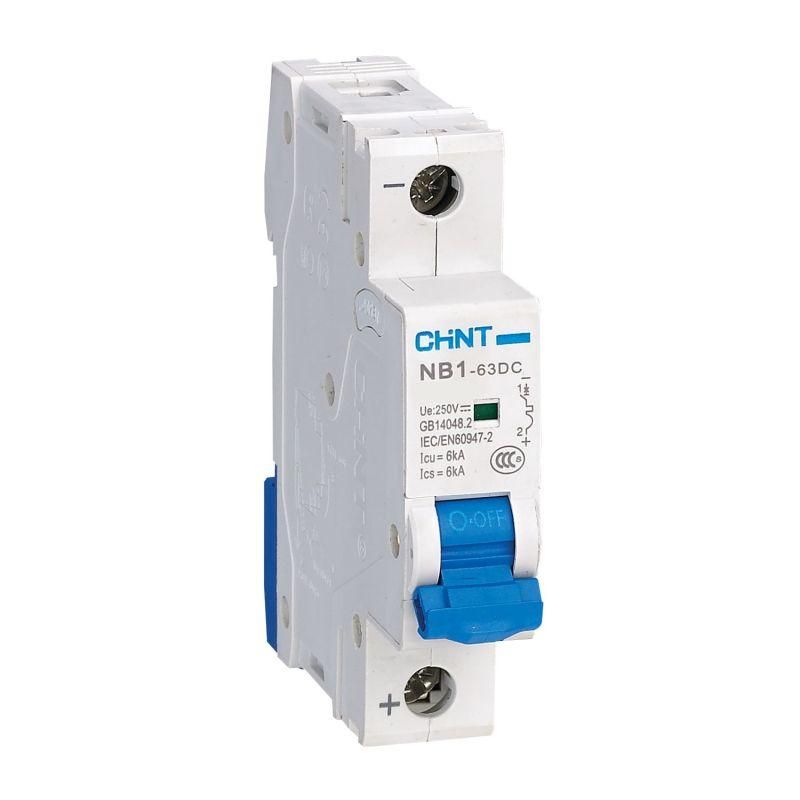

Выключатель автоматический однополюсный NB1-63DC 1P 2A 6кА х-ка C 250В DC (R) | 182700 CHINT

Автоматический выключатель NB1-63DC 1P 2A 6кА характеристика C 250В DC (R) от CHINT предназначен для защиты цепей постоянного тока в распределительных щитах промышленного оборудования, систем автоматизации и возобновляемой энергетики. Этот модульный выключатель обеспечивает надёжное отключение при перегрузках и коротких замыканиях, сохраняя работоспособность даже при частых коммутациях.

Назначение и область применения

NB1-63DC 1P 2A 6кА характеристика C 250В DC (R) используется для защиты однофазных цепей постоянного тока с номинальным напряжением до 250 В и током до 2 А. Подходит для установки в щитах систем: солнечных электростанций, зарядных станций для электромобилей, промышленных контроллеров, телекоммуникационного оборудования и других устройств, работающих от постоянного тока.

Технические характеристики

• Номинальный ток: 2 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 250 В DC - работает исключительно в цепях постоянного тока
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 7–10 кратном от номинала, подходит для нагрузок со слабыми пусковыми токами (например, электроника, светодиоды)
• Номинальное напряжение изоляции (Ui): 300 В - гарантирует безопасную работу при напряжении до этого значения
• Номинальное импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен; требует установки внутри закрытого щита
• Модульная ширина: 1 модуль (18 мм) - занимает один стандартный модуль на DIN-рейке
• Рабочая температура: от -35 C до +70 C - подходит для холодных и жарких помещений
• Частота: 50–60 Гц - указана для совместимости с переменным током, но выключатель работает только с постоянным током
• Категория применения: A - предназначен для защиты кабельных линий и маломощных потребителей
• Степень загрязнения: 2 - рассчитан на использование в помещениях с умеренной запылённостью

Совместимость и монтаж

NB1-63DC 1P 2A 6кА характеристика C 250В DC (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 4 мм2, а также шины типов PIN и FORK. Устройство совместимо с другими модулями серии NB1-63DC, что позволяет собирать компактные щиты с различным количеством полюсов. Каждый модуль имеет физическую и электрическую изоляцию, поэтому можно использовать несколько таких выключателей рядом без риска пробоя между ними.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов низковольтного распределения. Наличие индикатора положения контактов (окошко на корпусе) позволяет визуально определить состояние: «вкл./выкл». Максимальное импульсное напряжение 4 кВ обеспечивает защиту от переходных процессов, характерных для промышленных объектов. Применение в цепях постоянного тока требует учёта особенностей дугогашения - NB1-63DC специально адаптирован для этой задачи.

Преимущества

• Узкий профиль (1 модуль) экономит место в щите
• Высокая отключающая способность (6 кА) повышает надёжность в условиях возможных КЗ
• Характеристика C снижает риск ложных срабатываний при пуске электронных устройств
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений
• Поддерживает дополнительную комплектацию: вспомогательные и сигнальные контакты, расцепители

Ограничения применения

• Не применяется в цепях переменного тока - только для постоянного тока (DC)
• Степень защиты IP20 не допускает установку вне закрытых щитов - нельзя использовать на открытом воздухе или во влажных зонах
• Номинальный ток 2 А ограничен - не подходит для мощных нагрузок (>500 Вт при 250 В)
• Не рекомендован для частых ручных включений/отключений более 20 000 циклов - для частых операций лучше применять контакторы

Примеры использования

• Защита группы солнечных панелей в микросистеме на 24–48 В DC
• Отключение цепи питания контроллера PLC в промышленном автоматическом оборудовании
• Щит зарядной станции для электрокара с питанием от батарейного массива
• Распределительный щит системы освещения на LED-светильниках с драйверами постоянного тока

Практические советы

• Выбирая NB1-63DC 1P 2A 6кА характеристика C 250В DC (R), проверьте соответствие напряжения вашей сети - он не работает при AC!
• При сборке щита используйте клеммы с правильным типом подключения: PIN/FORK - они обеспечивают лучший контакт, чем просто затянутые провода
• Если нужна удалённая сигнализация сработавшего автомата - выбирайте версию с дополнительным контактом XF9J
• Для цепей с высокой индуктивностью (например, катушки реле) убедитесь, что ток короткого замыкания не превышает 6 кА - иначе выключатель может выйти из строя
• При использовании нескольких модулей в одном ряду - оставляйте свободное пространство для теплоотвода, особенно при работе при t > 50 C
