Автоматический выключатель 2P 13А (C) 6кА ВА 47-63N PROxima - M636213C EKF

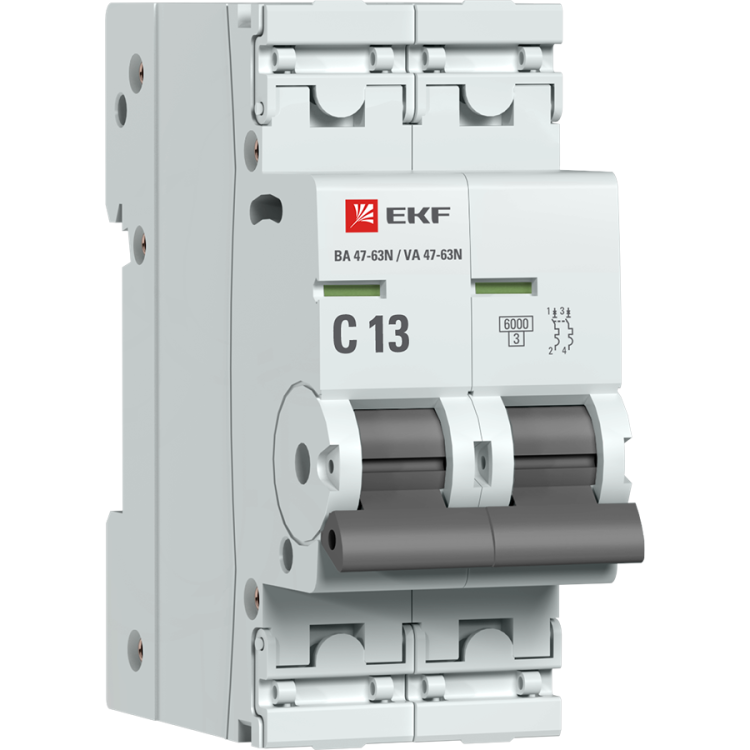

Автоматический выключатель ВА 47-63N PROxima - двухполюсный аппарат с номинальным током 13 А и отключающей способностью 6 кА, предназначенный для защиты электропроводки от перегрузок и коротких замыканий. Продукт серии PROxima от EKF совмещает надёжную конструкцию, простую установку на DIN-рейку и индикацию состояния, делая его практичным решением для бытовых и промышленных распределительных щитов.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima защищает одиночные цепи переменного тока с номинальным напряжением до 230 В. Подходит для защиты групп розеток, освещения, бытовых приборов и оборудования в жилых, офисных и производственных помещениях. Используется в щитках с DIN-рейкой, где требуется двойное отключение фазы и нуля - например, при подключении устройств с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 13 А (класс C - срабатывает при кратковременных перегрузках, типичных для двигателей и трансформаторов)
• Номинальное напряжение: 230 В AC, 50 Гц; изоляция рассчитана на 660 В
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Количество полюсов: 2 - отключает одновременно фазу и ноль
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с ЭПРА)
• Сечение провода: 1–16 мм2 - поддерживает медные и алюминиевые жилы
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Рабочая температура: от –25 C до +50 C - подходит для неотапливаемых помещений
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 50 мм - требует достаточного пространства внутри щита
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Выключатель устанавливается на стандартную DIN-рейку типа TS35. Монтаж осуществляется путём защёлкивания - достаточно вставить верхнюю часть аппарата в рейку и нажать до характерного щелчка. Клеммы расположены сверху и снизу, позволяют подключить провода сечением 1–16 мм2. Для фиксации используется двухпозиционный зажим: один винт затягивается для надёжного соединения, второй - для удержания провода. Пластиковая крышка над клеммами предотвращает случайный доступ к токоведущим частям и позволяет опломбировать аппарат.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных применений. Усиленный корпус с дополнительными заклёпками повышает механическую прочность. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании.

Преимущества

• Улучшенная конструкция корпуса - выше жёсткость и долговечность по сравнению с предыдущими версиями
• Цветовая индикация состояния - легко определить, включен или отключен аппарат, даже при плохом освещении
• Защитные крышки над клеммами - исключают несанкционированное вскрытие и повышают безопасность
• Широкий диапазон сечений проводов - универсальность при подключении различных кабелей
• Долгая гарантия - 7 лет подтверждают высокую надёжность

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –25 C или выше +50 C - возможны отказы в экстремальных условиях
• IP20 - нельзя использовать во влажных, пыльных или открытых местах (например, на улице, в подвале без герметизации)
• Не подходит для защиты цепей с постоянным током (DC) - работает только с переменным током 50 Гц
• Запрещена установка в щитах глубиной менее 50 мм - аппарат не войдёт полностью
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, крупные двигатели >5 кВт) - лучше выбрать класс D

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение питания кондиционера или теплового насоса
• Щиток на этаже многоквартирного дома - отдельный автомат для каждой квартиры
• Промышленный щит: питание маломощных станков, конвейеров, систем контроля
• Объекты с необходимостью пломбировки - административные здания, муниципальные объекты

Практические советы

• Выбирая автомат, проверьте, чтобы ширина вашего щита позволила установить 2 модуля (36 мм) - особенно важно при замене старых аппаратов
• При подключении проводов используйте только жилы сечением 1–16 мм2 - более толстые не поместятся, тонкие могут плохо зажаться
• После монтажа проверьте индикатор: он должен четко показывать состояние (вкл/выкл) - это важный элемент диагностики
• Если нужна защита от перенапряжений - дополняйте автомат УЗО или реле напряжения, так как этот аппарат не имеет функции дифференциальной защиты
• Для сложных объектов сохраняйте схему подключения - наличие пломбы на крышке означает, что вскрытие требует авторизации
