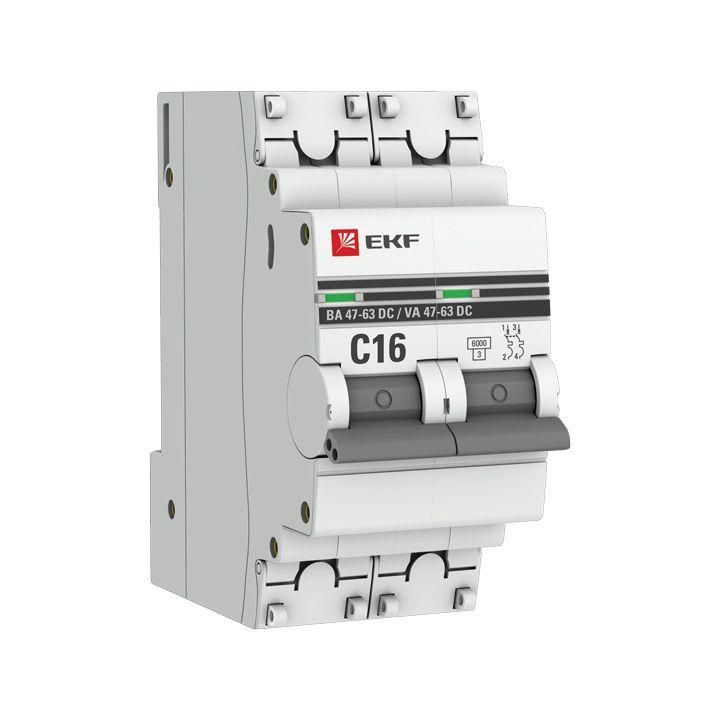

Автоматический выключатель 2P 16А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-2-16C-pro

Автоматический выключатель ВА 47-63 DC PROxima EKF - двухполюсное устройство для защиты цепей постоянного тока до 16 А с отключающей способностью 6 кА. Подходит для монтажа на DIN-рейку в щитах управления, зарядных станций и промышленном оборудовании.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC PROxima EKF предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Устройство применяется в системах с источниками постоянного тока: солнечных электростанциях, светодиодных осветительных системах, зарядных устройствах для электромобилей, промышленных контроллерах и батарейных массивах. Наличие коммутируемого нейтрального проводника позволяет использовать его в цепях, где требуется отключение обоих полюсов одновременно.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 2
• Тип тока: постоянный (DC)
• Номинальное напряжение: 500 В
• Номинальное напряжение изоляции: 660 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, LED-светильники, малые двигатели)
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на оборудование
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях промышленного типа
• Степень защиты IP20 - защищён от контакта с пальцами, но не от пыли и воды
• Поперечное сечение провода: 1–25 мм2
• Рабочая температура: от –25 C до +50 C
• Монтаж: на DIN-рейку шириной 35 мм
• Занимаемый модуль: 2 (35 мм)
• Глубина монтажа: 41 мм
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ
• Гарантия: 84 месяца

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для фиксации проводов используются винтовые зажимы, допускающие подключение медных жил сечением от 1 до 25 мм2. Крышка зажима предотвращает случайный доступ к токоведущим частям и позволяет опломбировать устройство. Установка возможна в любом положении - горизонтально или вертикально. Убедитесь, что расстояние между соседними автоматами соответствует требованиям нормативов (минимум 10 мм для теплоотвода).

Безопасность и стандарты

Автоматический выключатель ВА 47-63 DC PROxima EKF соответствует требованиям IEC/EN 60947-2 для аппаратов низкого напряжения. Класс токоограничения 3 и категория перенапряжения III обеспечивают безопасную работу в условиях высоких переходных процессов. Цветовой индикатор на лицевой панели показывает состояние: «ON» - включено, «OFF» - отключено, «TRIPPED» - сработало. Усиленный корпус с дополнительными заклёпками повышает механическую прочность и предотвращает деформацию при длительной эксплуатации.

Преимущества

• Улучшенная конструкция корпуса - минимизация риска расхождения деталей
• Индикатор состояния на передней панели - наглядное отображение работы
• Защитные крышки на зажимах - безопасность и возможность пломбировки
• Широкий диапазон рабочих температур - работает в холодных и жарких помещениях
• Поддержка коммутируемого нейтрали - полное отключение цепи постоянного тока
• Долгий гарантийный срок - 7 лет

Ограничения применения

Не предназначена для переменного тока (AC) - применение в сети 220/380 В вызовет отказ и риск возгорания. Не рекомендуется для цепей с очень высоким пусковым током (например, мощные асинхронные двигатели) - лучше выбрать характеристику D. Не имеет защиты от пыли и влаги (IP20), поэтому не используется вне помещений или в сырых средах. Не следует устанавливать рядом с источниками сильного тепла (более 50 C) или в местах с частыми вибрациями без дополнительной амортизации.

Примеры использования

• Щиты управления солнечными панелями (DC 48–400 В)
• Зарядные станции для электрокаров и электроинструментов
• Системы бесперебойного питания (UPS) на базе свинцово-кислотных аккумуляторов
• Промышленные конвейеры с управлением от PLC и DC-двигателями
• Освещение на основе LED-лент и драйверов постоянного тока

Практические советы

• Выбирая автомат, проверьте соответствие напряжения вашей системы - максимальное 500 В DC. Превышение недопустимо.
• При подключении многожильных проводов используйте наконечники - это повысит контакт и долговечность.
• Для обслуживания отключите питание полностью - даже при выключенном автоматах в цепи DC может сохраняться потенциал.
• Если нужна дополнительная защита (например, от скачков напряжения), можно установить SPD после этого автомата - он поддерживает дополнительную комплектацию.
• При групповом монтаже нескольких автоматов соблюдайте минимальный зазор между ними - это важно для охлаждения и предотвращения перегрева.
