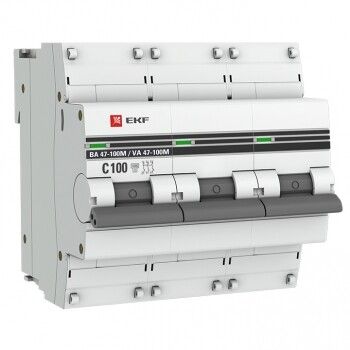

Автоматический выключатель 3P 100А (C) 10kA ВА 47-100M с электромагнитным расцепителем PROxima | mcb47100m-3-100C-pro EKF

Автоматический выключатель ВА 47-100M от EKF PROxima - трёхполюсный коммутационный аппарат с электромагнитным расцепителем, предназначенный для защиты цепей от короткого замыкания при номинальном токе 100 А. Подходит для установки на DIN-рейку в распределительных щитах промышленного и коммерческого оборудования.

Назначение и область применения

Автоматический выключатель ВА 47-100M используется исключительно для защиты от короткого замыкания. Он не имеет теплового расцепителя, поэтому не реагирует на длительные перегрузки. Применяется там, где защита от перегрузок уже обеспечена другим оборудованием - например, тепловыми реле или частотными преобразователями.

• Защита силовых цепей двигателей, насосов, компрессоров
• Щиты управления технологическим оборудованием
• Линии питания с предварительной защитой от перегрузок
• Объекты с высокими пусковыми токами, где класс C позволяет избежать ложных срабатываний

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с высокими пусковыми токами
• Номинальное напряжение изоляции: 660 В - допустимый максимум для изоляции контактов
• Частота: 50/60 Гц
• Поперечное сечение провода: 1 – 35 мм2 - совместим с медными и алюминиевыми жилами
• Степень защиты IP20: защита от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях вторичного уровня
• Рабочая температура: от -10C до +50C
• Глубина монтажа: 45 мм
• Ширина по модулям: 3 модуля (54 мм)
• Гарантия: 84 месяца

Совместимость и монтаж

Выключатель ВА 47-100M монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется двумя фиксирующими защелками - один щелчок надёжно фиксирует устройство. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки позволяют опломбировать выключатель, предотвращая несанкционированное вмешательство.

• Подключение: медные и алюминиевые провода сечением 1–35 мм2
• Не требуется дополнительное крепление - самозажимная система на рейке
• Увеличенная прочность корпуса благодаря дополнительным заклёпкам
• Коммутируемый нейтральный проводник - можно отключать ноль одновременно с фазами

Безопасность и стандарты

Автоматический выключатель ВА 47-100M соответствует требованиям ГОСТ IEC 60898-1. Несмотря на то, что он предназначен для промышленного использования, сертифицирован как аппарат для распределительных систем. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие нормам безопасности для электроустановок до 1000 В.

Преимущества

• Электромагнитный расцепитель обеспечивает мгновенное отключение при КЗ - важное преимущество для мощных нагрузок
• Пластиковые крышки на зажимах повышают безопасность и позволяют применять пломбы
• Усиленный корпус не деформируется даже при многократных срабатываниях
• Двухпозиционная защелка делает монтаж быстрым и надёжным
• Поддержка алюминиевых проводов - экономия на материалах без потери качества соединения

Ограничения применения

• Не применяется в качестве основной защиты от перегрузок - обязательно наличие внешнего теплового реле или другого средства защиты
• IP20 не допускает установку вне закрытых щитов - нельзя использовать во влажных, запылённых или открытых помещениях
• Не рекомендован для бытовых щитов, где нужна комплексная защита (перегрузка + КЗ)
• Требуется точный подбор сечения проводов - превышение 35 мм2 недопустимо

Примеры использования

• Щит управления конвейерной лентой с асинхронным двигателем 75 кВт - защита от КЗ, перегрузка контролируется частотником
• Распределительный щит на заводе: три фазы подаются на группу насосов, каждый питается через ВА 47-100M, а перегрузка отслеживается термореле
• Индустриальные системы освещения с галогенными лампами высокой мощности - пусковые токи высокие, но продолжительность короткая, подходящий случай для характеристики C

Практические советы

• Выбирая ВА 47-100M, убедитесь, что перегрузочная защита уже реализована в цепи - иначе оборудование будет работать без защиты
• При использовании алюминиевых проводов - используйте переходные контактные площадки и соблюдайте момент затяжки винтов
• Проверьте глубину щита: 45 мм - это минимум, учтите место для других устройств и кабельного ввода
• Для опломбировки - используйте специальные бирки, которые проходят через отверстия в крышках
• Не путайте этот выключатель с обычными бытовыми автоматами - ВА 47-100M не заменяет АВМ или ВА 47-29
